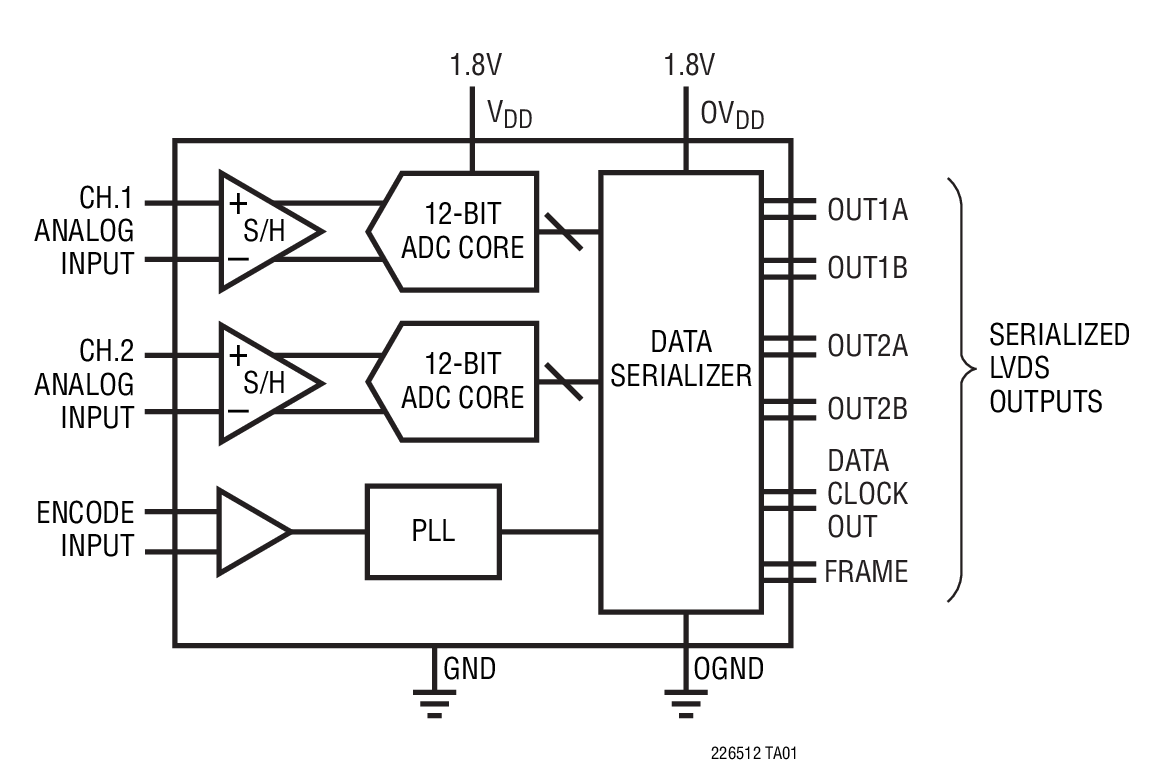

LTC2264-12典型应用图例一
LTC2264-12典型应用图例二
LTC2264-12 - 封装图解：

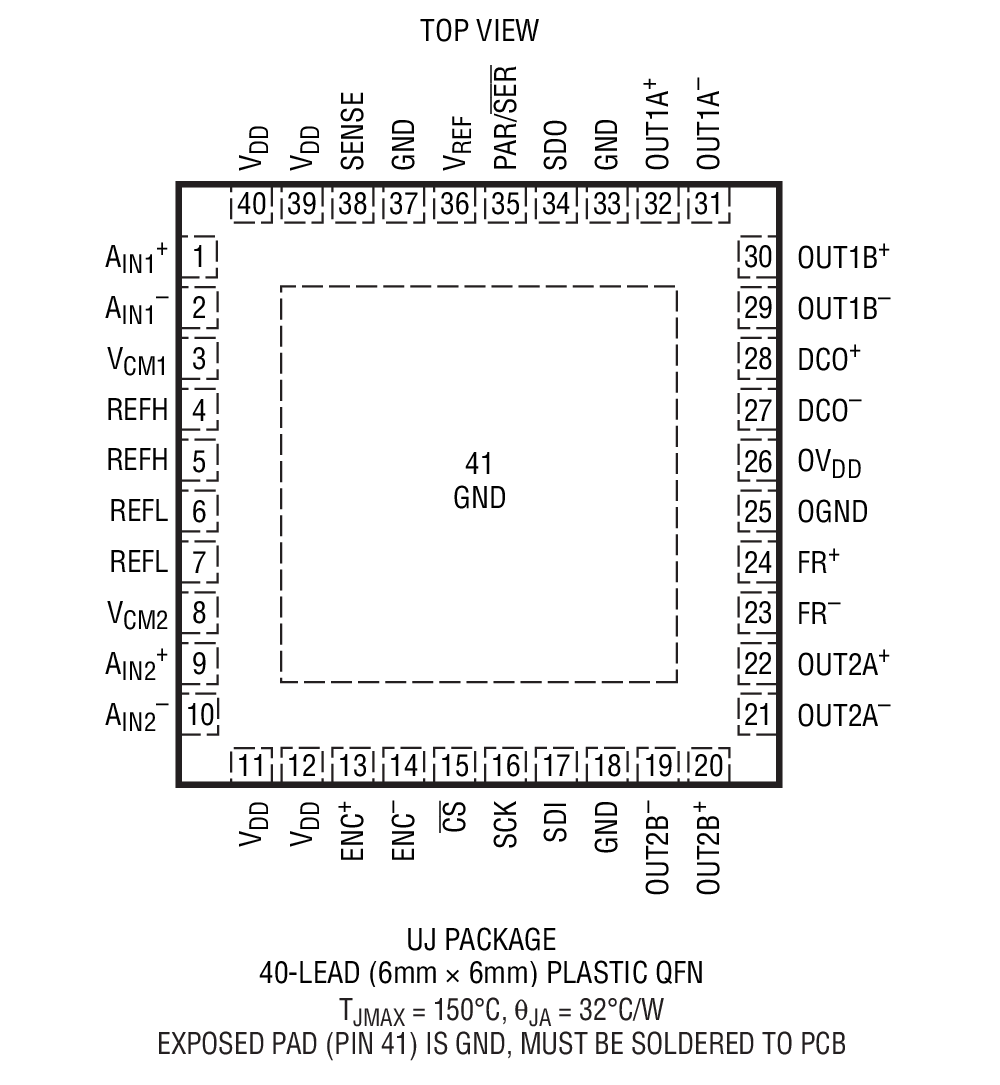

LTC2264-12封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2264-12介绍

LTC2264-12 - LTC2264-12是12 位、40Msps 低功率双通道 ADC

LTC2264-12是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2264-12是LTC2264-12是12 位、40Msps 低功率双通道 ADC，本站介绍了LTC2264-12的封装应用图解、特点和优点、功能等，并给出了与LTC2264-12相关的LINEAR元器件型号供参考。

LTC2264-12 - LTC2264-12是12 位、40Msps 低功率双通道 ADC - 高速 ADC - 数据转换 - 凌力尔特

LTC2264-12 - 12 位、40Msps 低功率双通道 ADC

LTC2264-12 - 12 位、40Msps 低功率双通道 ADC - Linear Technology（凌力尔特）

功能描述

LTC2265-12 / LTC2264-12 / LTC2263-12 是双通道、同步采样 12 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。这些器件非常适合要求苛刻的通信应用，其AC性能包括 71dB SNR 和 90dB 无寄生动态范围 (SFDR)。0.15psRMS 的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。

DC 规格包括整个温度范围内的 ±0.3LSB INL (典型值)、±0.1LSB DNL (典型值) 和无漏失码。转换噪声很低，仅为 0.3LSBRMS。

数字输出为串行 LVDS，旨在最大限度地减少数据线的数目。每个通道一次输出两个位 (“双线道”模式) 或一个位 (“单线道”模式)。LVDS 驱动器具有可任选的内部终端和可调输出电平，以确保干净的信号完整性。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC¯ 输入进行差分或单端驱动。一个内部时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。


特点
  • 双通道同步采样 ADC
  • 71dB SNR
  • 90dB SFDR
  • 低功率：167mW / 112mW / 94mW(总值) 83mW / 56mW / 47mW (每通道)
  • 单 1.8V 电源
  • 串行 LVDS 输出：每通道 1 位或 2 位
  • 可选输入范围：1VP-P 至 2VP-P
  • 800MHz 满功率带宽 S/H (采样及保持)
  • 停机和打盹模式
  • 用于配置的串行 SPI 端口
  • 引脚兼容的 14 位和 12 位器件版本
  • 40 引脚 (6mm x 6mm) QFN 封装
    • 应用
  • 通信
  • 蜂窝基站
  • 软件定义无线电
  • 便携式医学成像
  • 多通道数据采集
  • 非破坏性测试
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2264CUJ-12#PBF 6x6 QFN-40 C $21.26 $14.88
    LTC2264CUJ-12#TRPBF 6x6 QFN-40 C $14.94
    LTC2264IUJ-12#PBF 6x6 QFN-40 I $25.51 $17.86
    LTC2264IUJ-12#TRPBF 6x6 QFN-40 I $17.92
