LTC2163 - 16 位、80Msps、低功率 ADC

LTC2163 - 16 位、80Msps、低功率 ADC - Linear Technology（凌力尔特）

功能描述

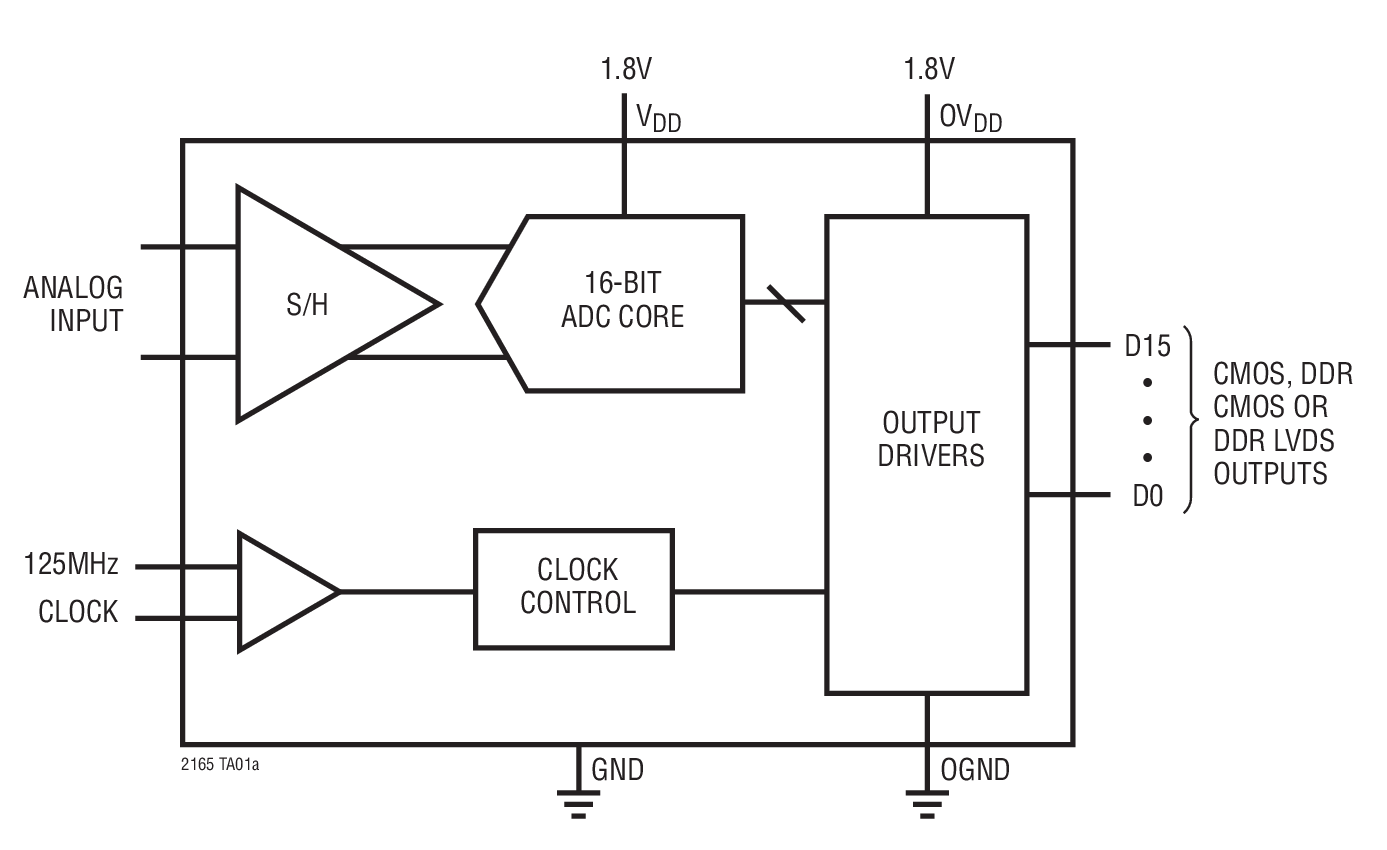

LTC2165 / LTC2164 / LTC2163 是采样 16 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。这些器件非常适合要求苛刻的通信应用，其 AC 性能包括 76.8dB SNR 和 90dB 无寄生动态范围 (SFDR)。0.07psRMS 的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。

DC 规格包括整个温度范围内的 ±2LSB INL (典型值)、±0.5LSB DNL (典型值) 和无漏失码。转换噪声为 3.4LSBRMS。

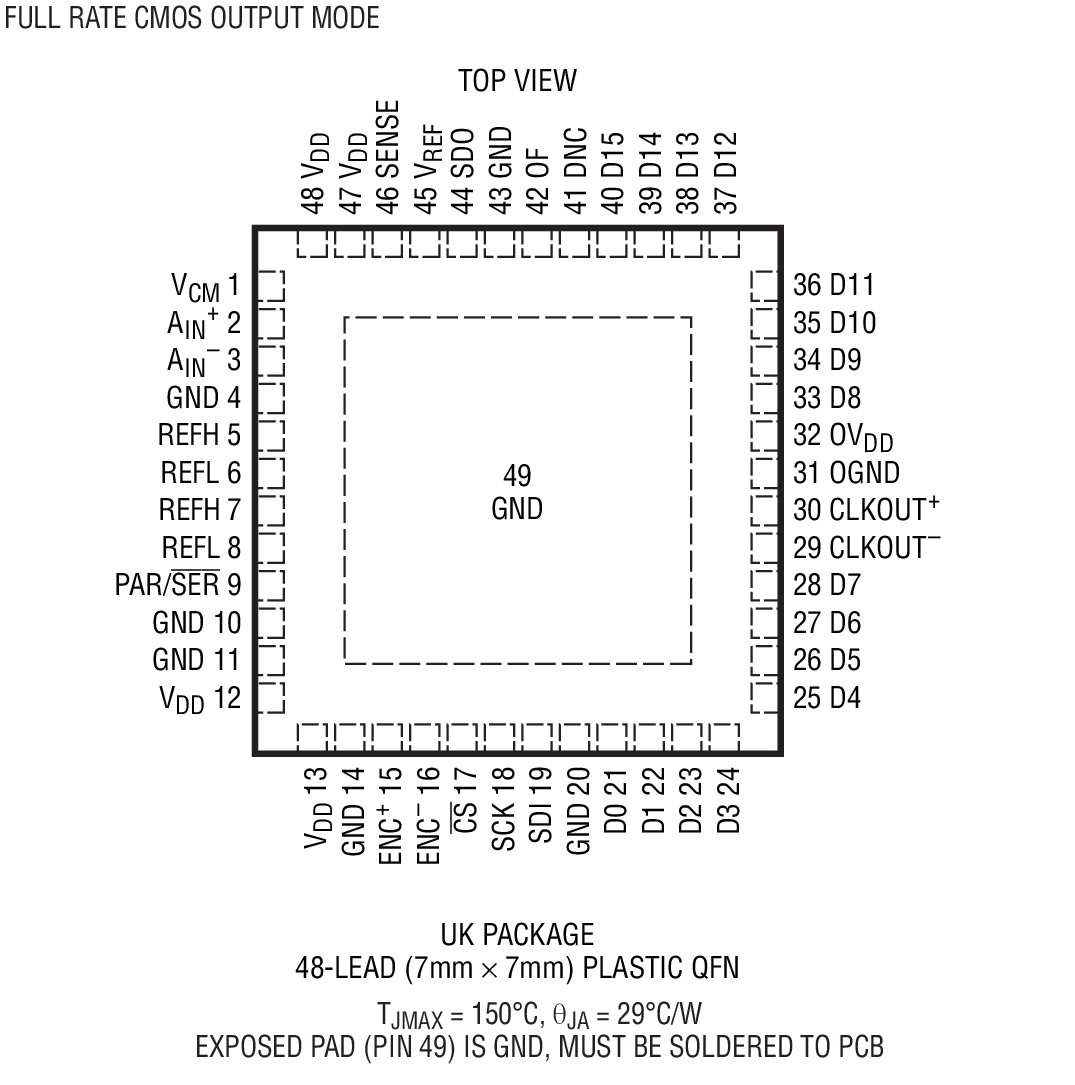

数字输出可以是全速率 CMOS、双倍数据速率 CMOS 或双倍数据速率 LVDS。一个单独的输出电源提供了 1.2V 至 1.8V 的 CMOS 输出摆幅。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC— 输入进行差分或单端驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

特点

76.8dB SNR

90dB SFDR

低功率：194mW / 163mW / 108mW

单 1.8V 电源

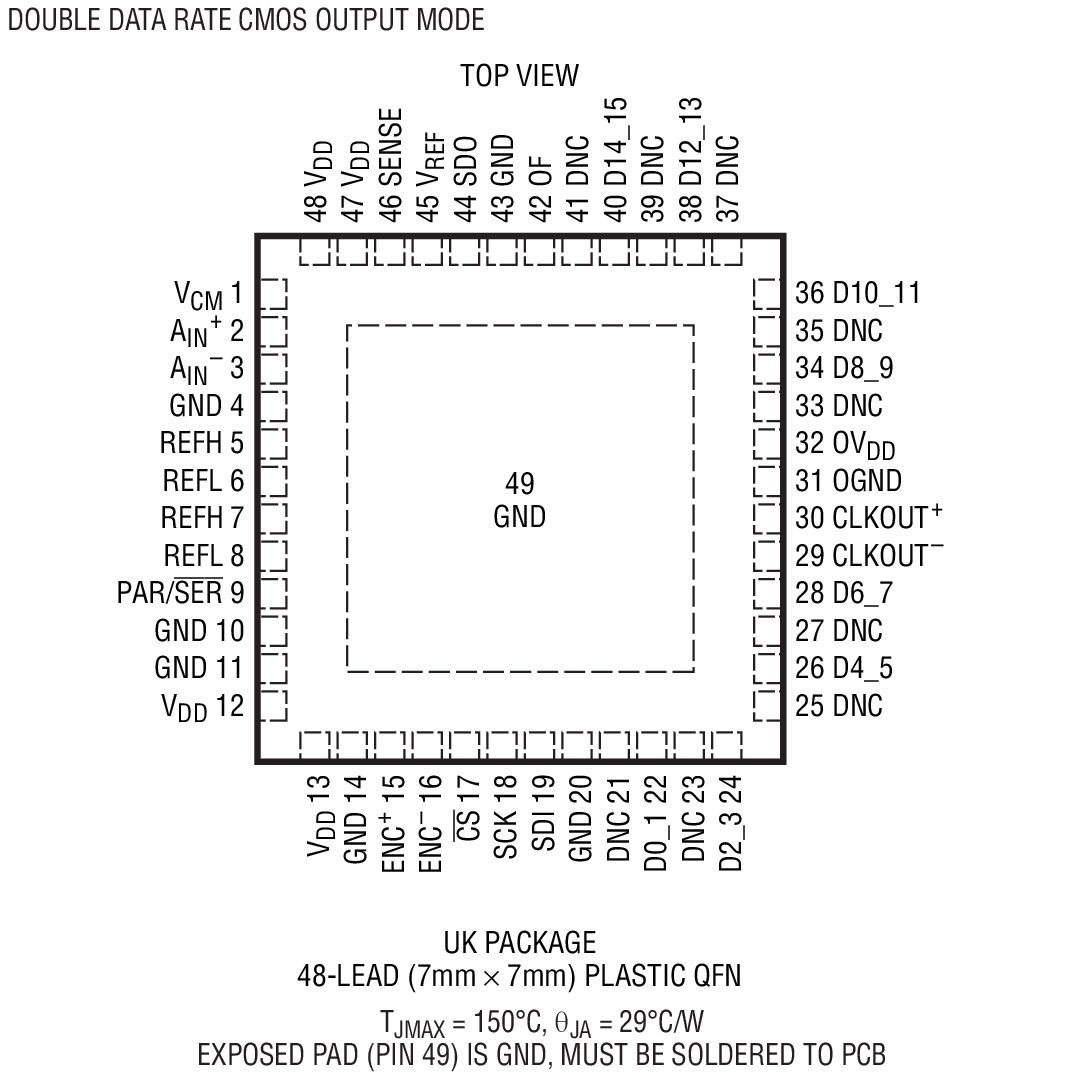

CMOS、DDR CMOS 或 DDR LVDS 输出

可选的输入范围：1VP-P 至 2VP-P

550MHz 满功率带宽 S/H (采样及保持)

任选的数据输出随机函数发生器

任选的时钟占空比稳定器

停机和打盹模式

用于配置的串行 SPI 端口
