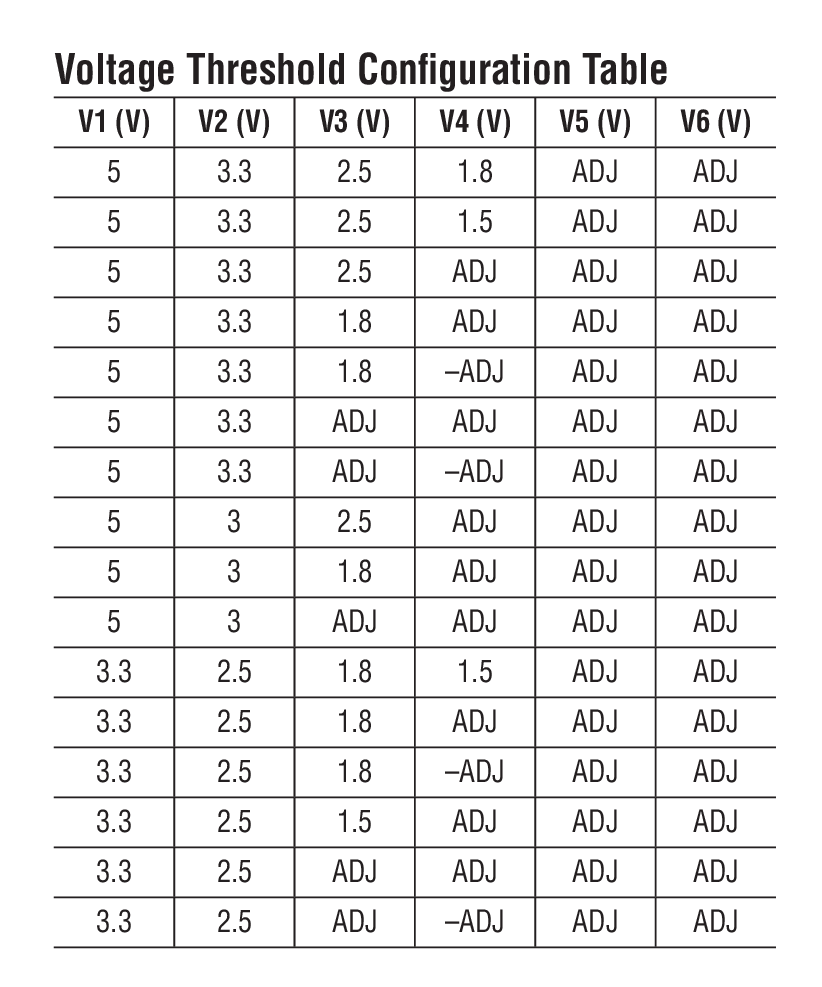

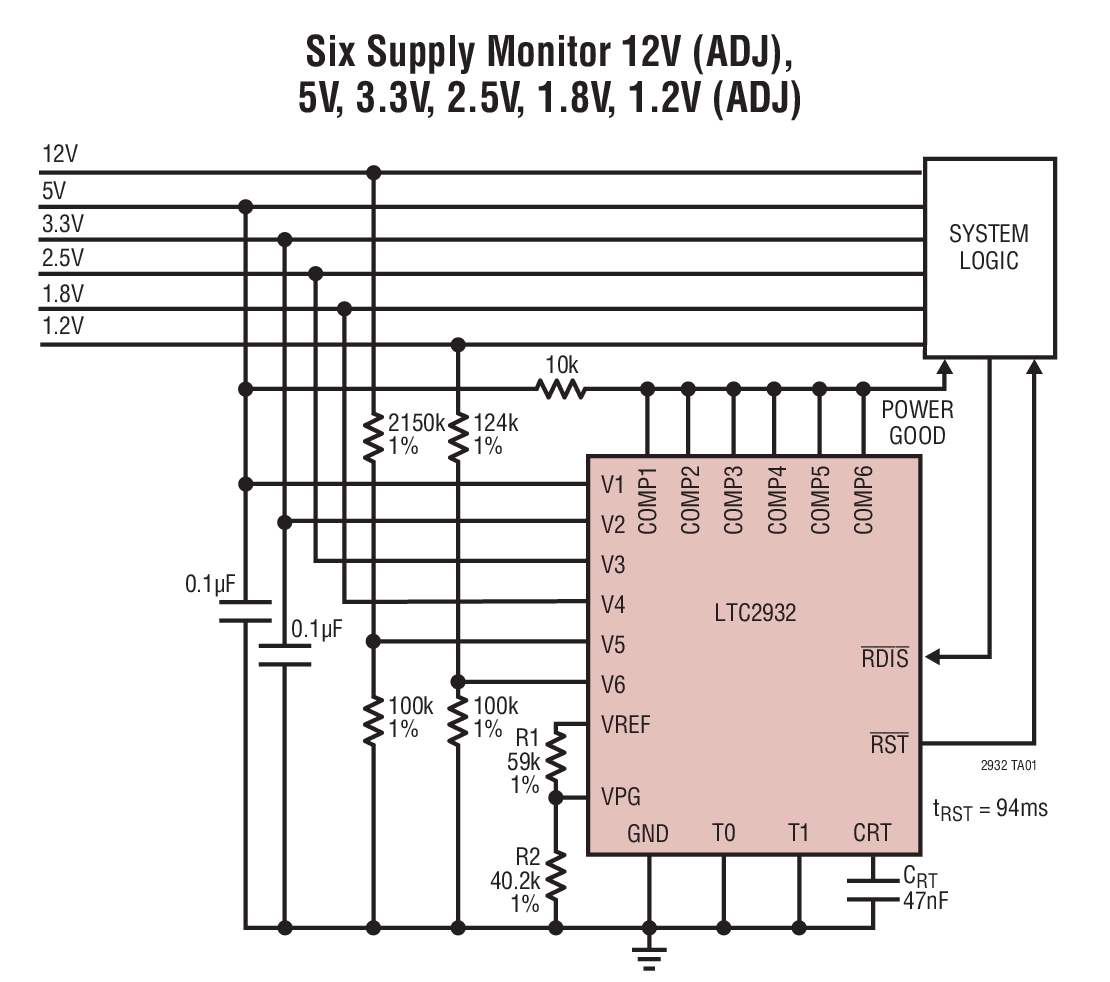

LTC2932 - 典型应用图例：

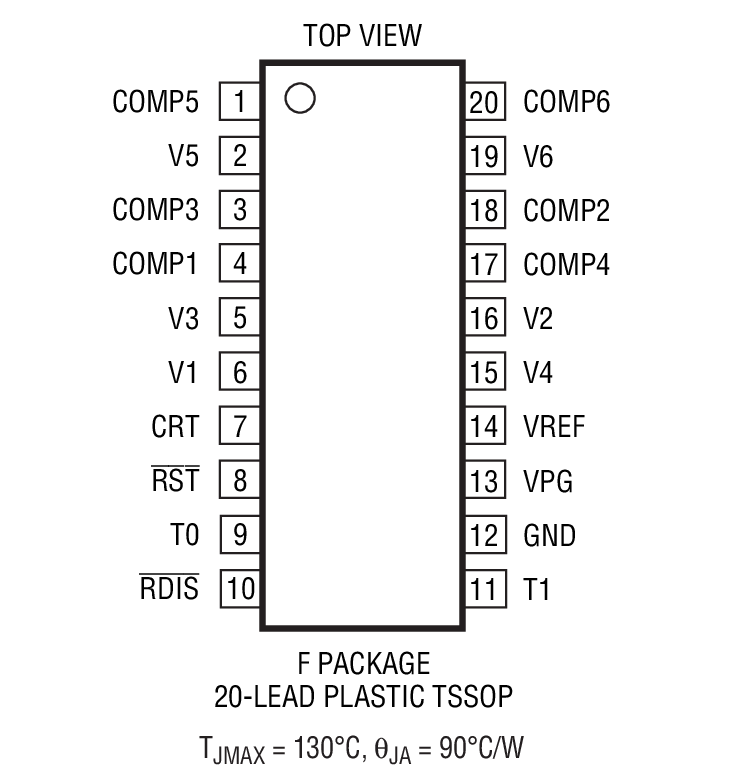

LTC2932 - 封装图解：

LTC2932 - LTC2932是具可调复位定时器和电源容差的可配置 6 通道电源监视器

LTC2932是Linear公司的一款四或更多电源监视器产品，LTC2932是具可调复位定时器和电源容差的可配置 6 通道电源监视器，本站介绍了LTC2932的封装应用图解、特点和优点、功能等，并给出了与LTC2932相关的凌力尔特元器件型号供参考。

LTC2932 - 具可调复位定时器和电源容差的可配置 6 通道电源监视器

LTC2932 - 具可调复位定时器和电源容差的可配置 6 通道电源监视器 - Linear Technology（凌力尔特）

功能描述

LTC2932 是一款可配置电源监视器，以用于那些具有多达 6 个电源电压的系统。可采用一个连接至模式选择引脚的外部阻性分压器，在 16 种预设或可调电压监视器组合中选择其一。可采用数字方式将预设电压门限配置在标称工作电压以下 5%、7.5%、10% 或 12.5%。LTC2932 还具有可调输入和一个 0.5V 标称门限。全部 6 个漏极开路电压比较器输出均被连接至分离的引脚，以对各电源进行监视。

复位超时周期可采用一个外部电容器来调节。对于低至 1V 的 VCC，RST 输出保证能够处于正确的状态，并可在电源裕度调节测试期间停用。每个状态输出具有一个弱的内部上拉电阻器，而且可以在外部上拉至一个外部电压。

52μA 的电源电流使得 LTC2932 成为对功耗敏感系统的理想选择，而且，它还可以通过配置对 6 个以下的输入进行监视。

特点

可同时监视 6 个电源

5V、3.3V、3V、2.5V、1.8V、1.5V 和正负可调电压门限的 16 种用户可选组合

保证门限准确度：±1.5%

可选的电源容差：低于监视电压 5%、7.5%、10%、12.5%

针对裕度调节应用的复位停用引脚

低电源电流：52μA

电源干扰免疫力

在 VCC ≥ 1V 的条件下可保证 RST

可在至 125℃ 的高温条件下运作

20 引脚 TSSOP 封装

应用

台式电脑和笔记本电脑

多电压系统

电信设备

便携式电池供电型设备

网络服务器

汽车

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2932CF#PBF	TSSOP-20	C	$5.00	$2.80
LTC2932CF#TRPBF	TSSOP-20	C		$2.86
LTC2932HF#PBF	TSSOP-20	H	$6.32	$3.54
LTC2932HF#TRPBF	TSSOP-20	H		$3.60
LTC2932IF#PBF	TSSOP-20	I	$5.75	$3.22
LTC2932IF#TRPBF	TSSOP-20	I		$3.28
