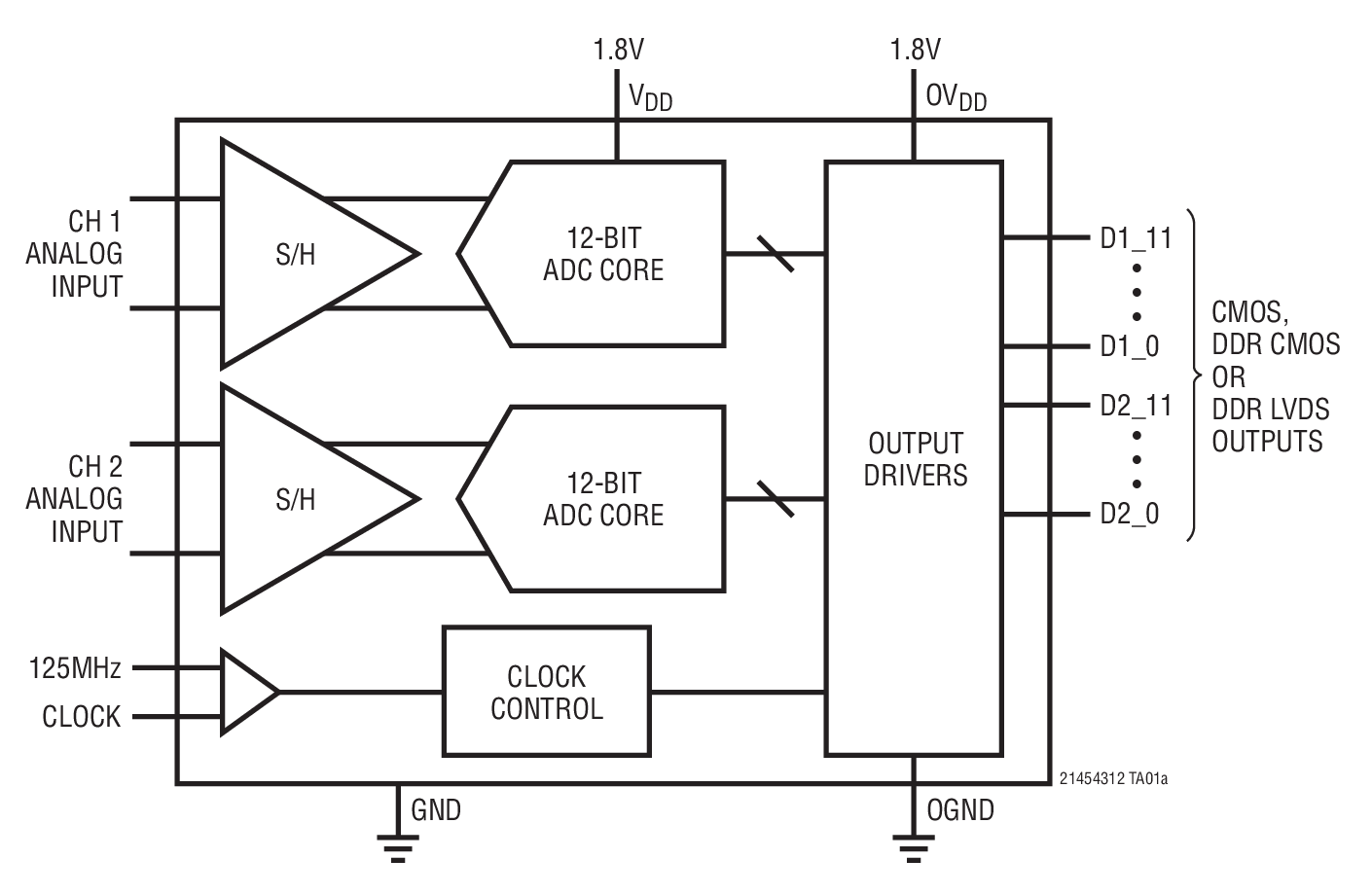

LTC2144-12典型应用图例一

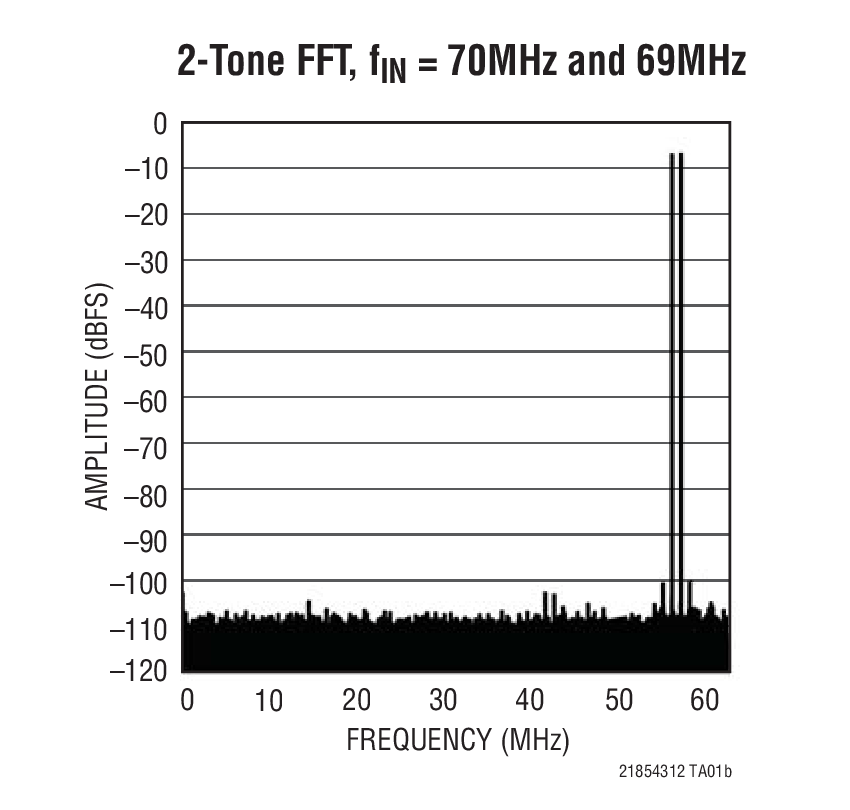

LTC2144-12典型应用图例二
LTC2144-12 - 封装图解：

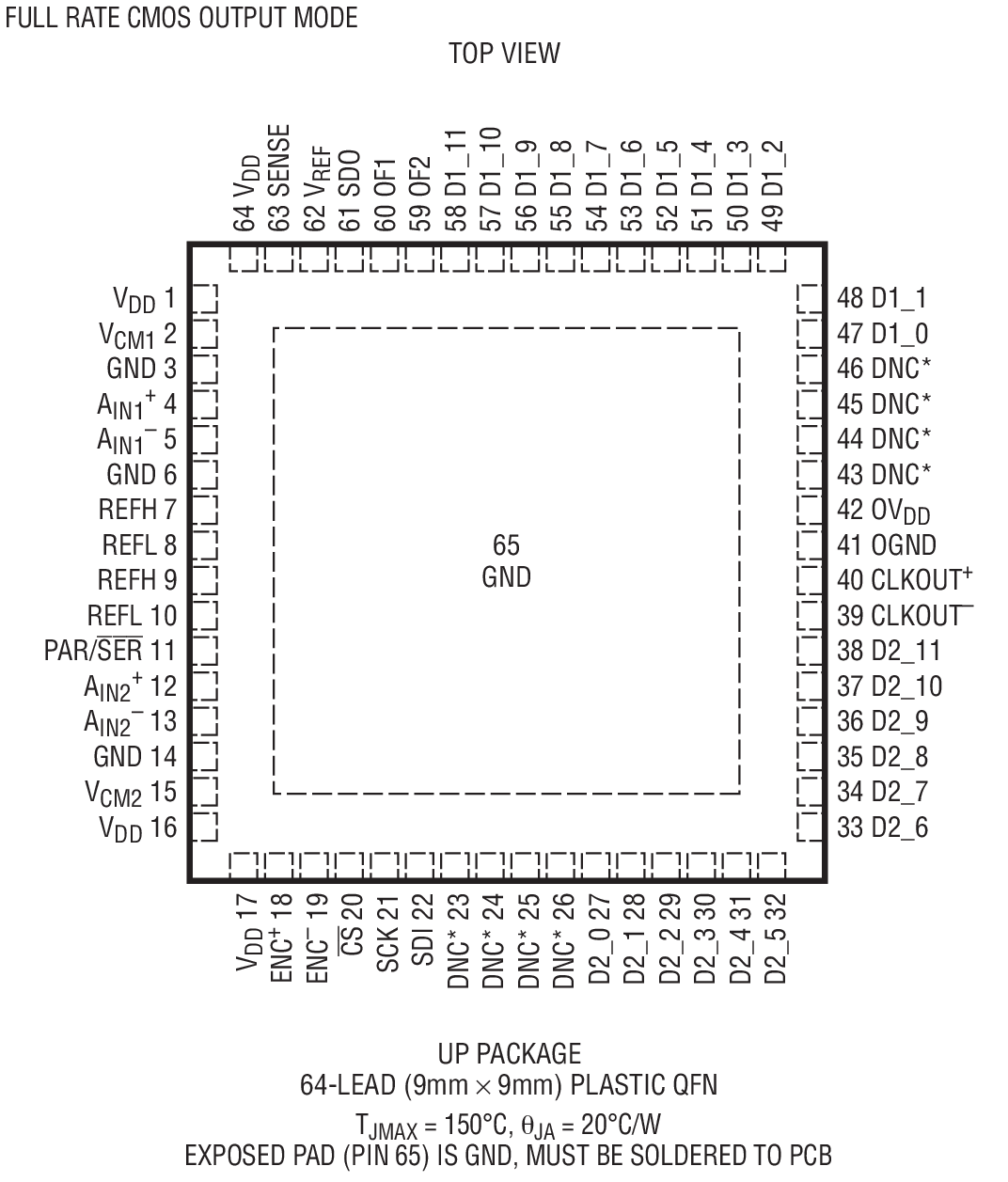

LTC2144-12封装图解一

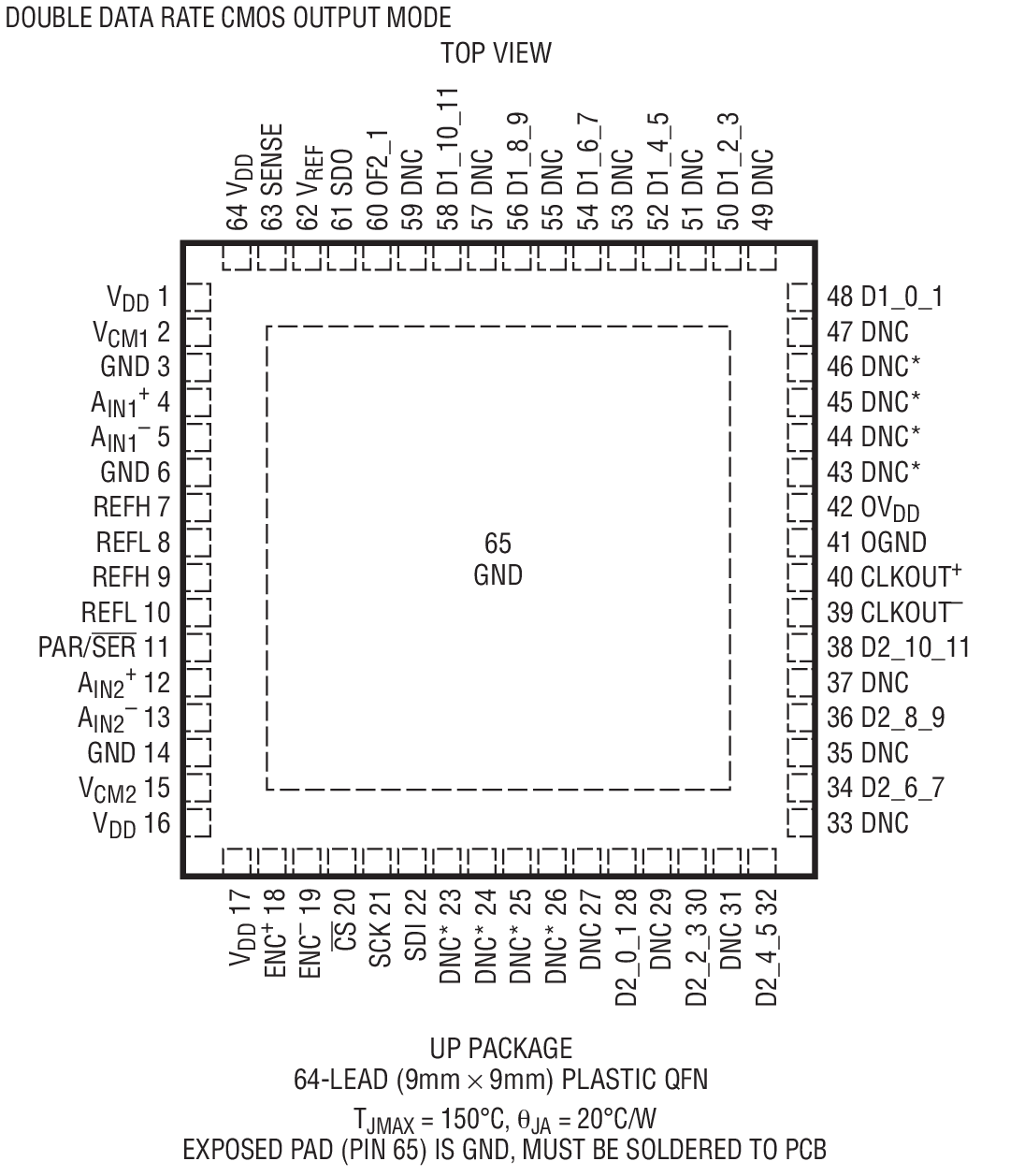

LTC2144-12封装图解二
LTC2144-12LTC2144-12
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2144-12介绍

LTC2144-12 - LTC2144-12是12 位、105Msps、低功率、双通道 ADC

LTC2144-12是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2144-12是LTC2144-12是12 位、105Msps、低功率、双通道 ADC，本站介绍了LTC2144-12的封装应用图解、特点和优点、功能等，并给出了与LTC2144-12相关的LINEAR元器件型号供参考。

LTC2144-12 - LTC2144-12是12 位、105Msps、低功率、双通道 ADC - 高速 ADC - 数据转换 - 凌力尔特

LTC2144-12 - 12 位、105Msps、低功率、双通道 ADC

LTC2144-12 - 12 位、105Msps、低功率、双通道 ADC - Linear Technology（凌力尔特）

功能描述

LTC2145-12 / LTC2144-12 / LTC2143-12是两通道同时采样 12 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。这些器件非常适合要求苛刻的通信应用，其 AC 性能包括 70.6dB SNR 和 89dB 无寄生动态范围 (SFDR)。0.08psRMS 的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。

DC 规格包括整个温度范围内的 ±0.3LSB INL (典型值)、±0.1LSB DNL (典型值) 和无漏失码。转换噪声为 0.3LSBRMS。

数字输出可以是全速率 CMOS、双倍数据速率 CMOS 或双倍数据速率 LVDS。一个单独的输出电源提供了 1.2V 至 1.8V 的 CMOS 输出摆幅。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC－输入进行差分或单端驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。


特点
  • 两通道同时采样 ADC
  • 70.6dB SNR
  • 89dB SFDR
  • 低功率：183mW / 144mW / 109mW (总值) 92mW / 72mW / 55W (每通道)
  • 单 1.8V 电源
  • CMOS、DDR CMOS、或 DDR LVDS 输出
  • 可选的输入范围：1VP-P 至 2VP-P
  • 750MHz 满功率带宽采样及保持 (S/H)
  • 可任选的数据输出随机函数发生器
  • 可任选的时钟占空比稳定器
  • 睡眠和打盹模式
  • 用于配置的串行 SPI 端口
  • 64 引脚 (9mm x 9mm) QFN 封装
    • 应用
  • 通信
  • 蜂窝基站
  • 软件定义无线电
  • 便携式医学成像
  • 多通道数据采集
  • 非破坏性测试
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2144CUP-12#PBF 9x9 QFN-64 C $37.50 $26.25
    LTC2144CUP-12#TRPBF 9x9 QFN-64 C $26.31
    LTC2144IUP-12#PBF 9x9 QFN-64 I $41.25 $28.88
    LTC2144IUP-12#TRPBF 9x9 QFN-64 I $28.94
