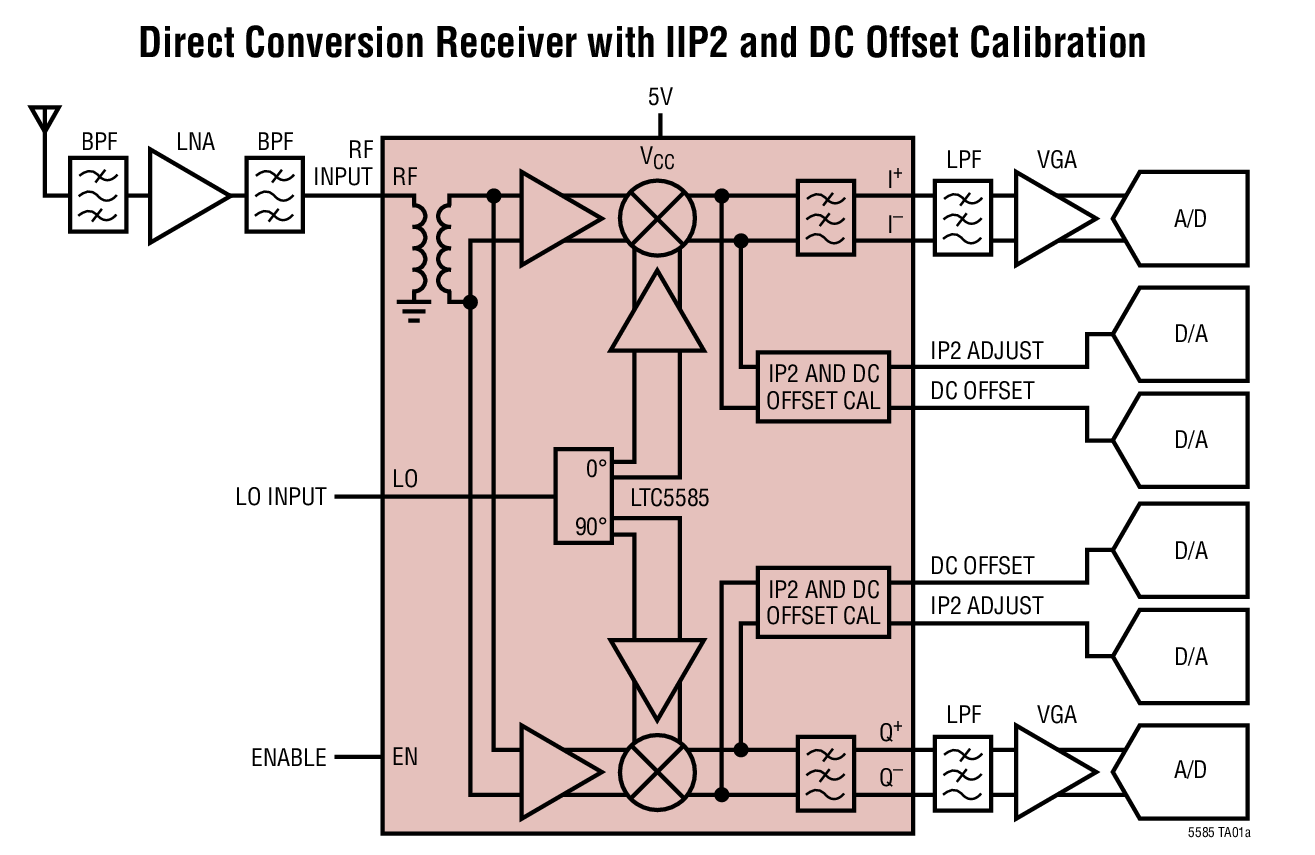

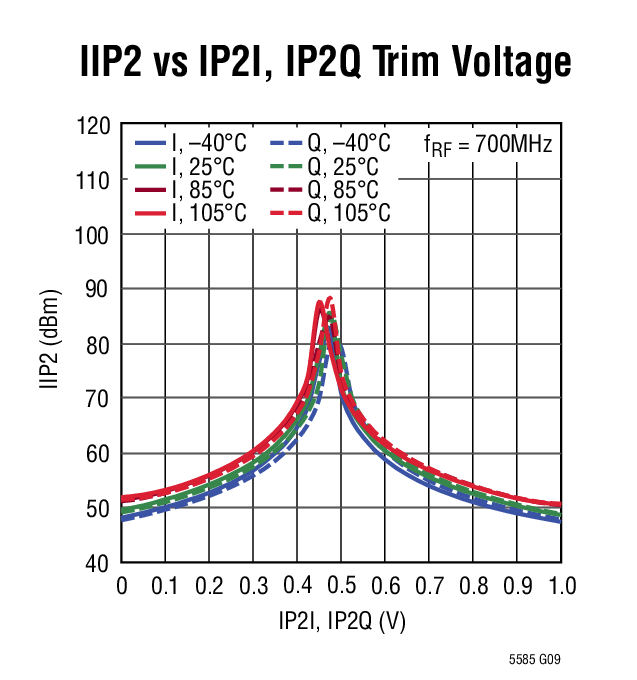

LTC5585 - 典型应用图例：

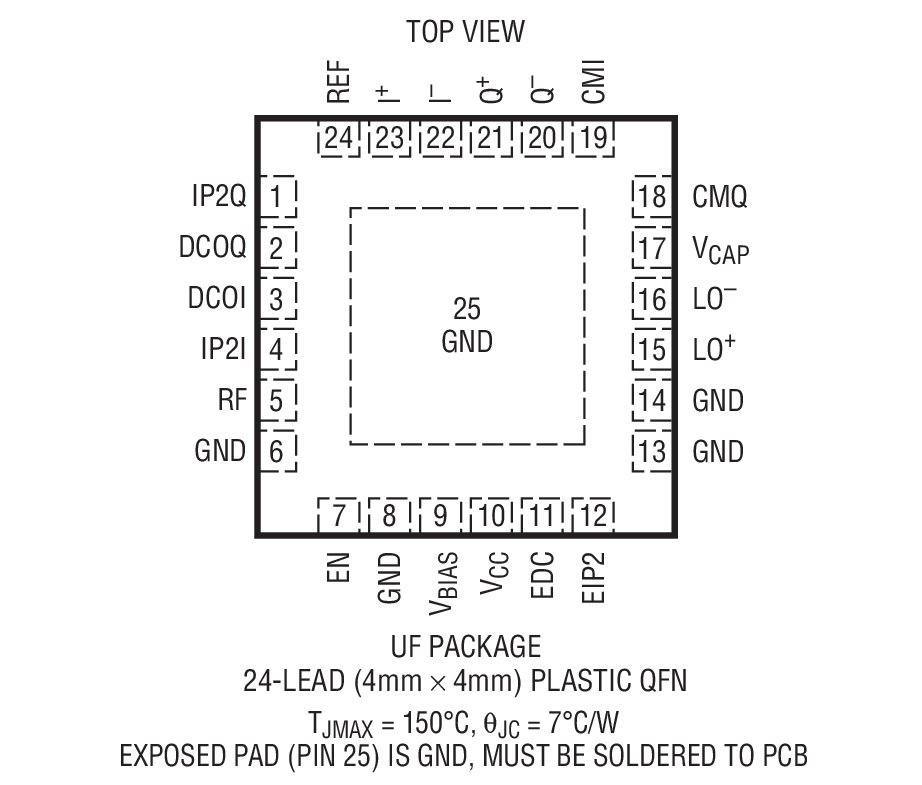

LTC5585 - 封装图解：

LTC5585 - LTC5585是具 IIP2 和 DC 偏移控制功能的宽带 IQ 解调器

LTC5585是Linear公司的一款I/Q 解调器产品，LTC5585是具 IIP2 和 DC 偏移控制功能的宽带 IQ 解调器，本站介绍了LTC5585的封装应用图解、特点和优点、功能等，并给出了与LTC5585相关的凌力尔特元器件型号供参考。

LTC5585 - 具 IIP2 和 DC 偏移控制功能的宽带 IQ 解调器

LTC5585 - 具 IIP2 和 DC 偏移控制功能的宽带 IQ 解调器 - Linear Technology（凌力尔特）

功能描述

LTC5585 是一款直接转换正交解调器，专为 400MHz 至 4GHz 频率范围内的高线性度接收器应用而优化。它适合于那些将一个 RF 信号直接转换为具 530MHz 或更高带宽的 I 和 Q 基带信号的通信接收机。LTC5585 内置平衡 I 和 Q 混频器、LO 缓冲放大器和一个精准的高频正交移相器。集成型片内宽带变压器可利用简单的片外 L-C 匹配处理在 RF 输入端上提供一个单端接口。此外，LTC5585 还提供了 4 个用于 IIP2 和 DC 偏移校正的模拟控制电压接口引脚，从而极大地简化了系统校准。

LTC5585 的高线性度可为接收机提供出色的无寄生动态范围。这款直接转换解调器能免除增设中频 (IF) 信号处理的需要以及对应的镜频滤波与 IF 滤波要求。这些 I/Q 输出可直接连接至通道选择滤波器 (LPF) 或基带放大器。

特点

400MHz 至 4GHz 工作频率

高 IIP3：28.7dBm (在 700MHz)，25.7dBm (在 1.95GHz)

高 IIP2：70dBm (在 700MHz)，60dBm (在 1.95GHz)

用户可调 IIP2 高达 80dBm

用户可调 DC 失调置零

高输入 P1dB：16dBm (在 1950MHz)

530MHz 或更高的 I/Q 带宽

镜频抑制：43dBm (在 1950MHz)

噪声指数：13.5dB (在 700MHz)12.7dB (在 1.95GHz)

转换增益：2.0dB (在 700MHz)2.4dB (在 1.95GHz)
