LTC2348-18 - 具宽输入共模范围的 8 通道、18 位、200ksps、差分 ±10.24V 输入 SoftSpan ADC

LTC2348-18 - 具宽输入共模范围的 8 通道、18 位、200ksps、差分 ±10.24V 输入 SoftSpan ADC - Linear Technology（凌力尔特）

功能描述

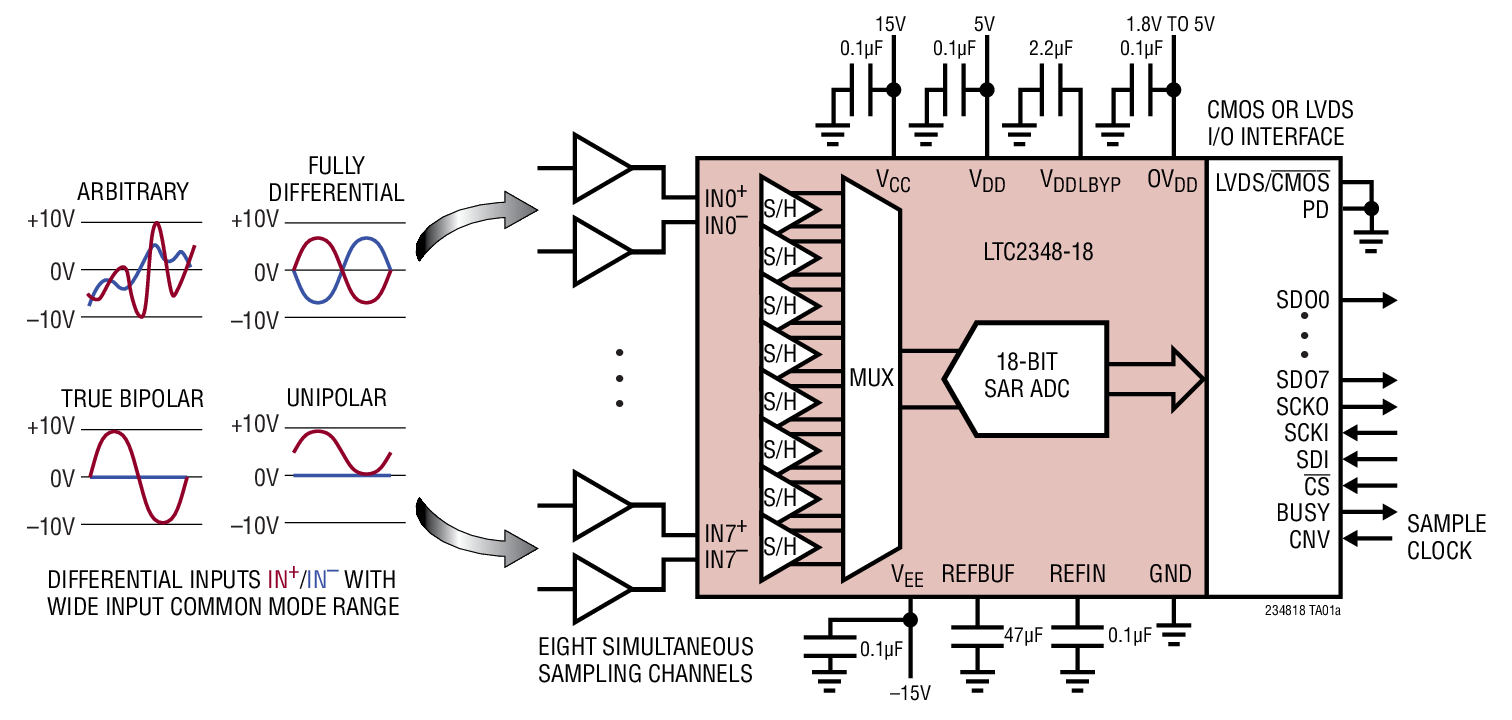

LTC2348-18 是一款 18 位、低噪声、8 通道同时采样逐次逼近型寄存器 (SAR) ADC，其具有差分、宽共模范围输入。该 SoftSpanTM ADC 采用一个 5V 低电压电源、灵活的高电压电源，并使用内部基准和缓冲器，其每个通道可按“逐个转换”的方式进行配置，以接受 ±10.24V、0V 至 10.24V、±5.12V、或 0V 至 5.12V 信号。另外，还可以停用个别通道以增加其余通道的吞吐量。

LTC2348-18 模拟输入的宽输入共模范围和 118dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理，从而简化了信号链路设计。这种输入信号灵活性，再加上 ±3LSB INL、无漏失码 (在 18 位) 和 96.7dB SNR，使 LTC2348-18 非常适合于许多要求宽动态范围的高电压应用。

LTC2348-18 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。在 CMOS 模式中可以使用 1~8 个数据输出线道，因而允许用户优化总线宽度和吞吐量。

特点

每通道 200ksps 吞吐速率

8 个同时采样通道

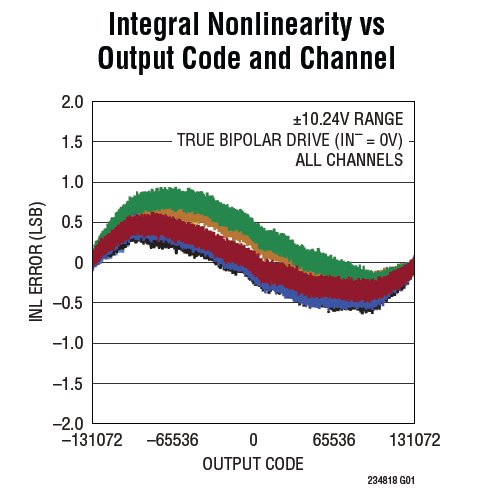

±3LSB INL (最大值，±10.24V 范围)

保证 18 位，无漏失码

差分、宽共模范围输入

每个通道的 SoftSpan 输入范围： ±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V

96.7dB 单转换 SNR (典型值)

在 fIN = 2kHz 时 THD 的典型值为－109dB

在 fIN = 200Hz 时 CMRR 的典型值为 118dB

可容忍轨至轨输入过驱动
