LTC1154技术文档下载：

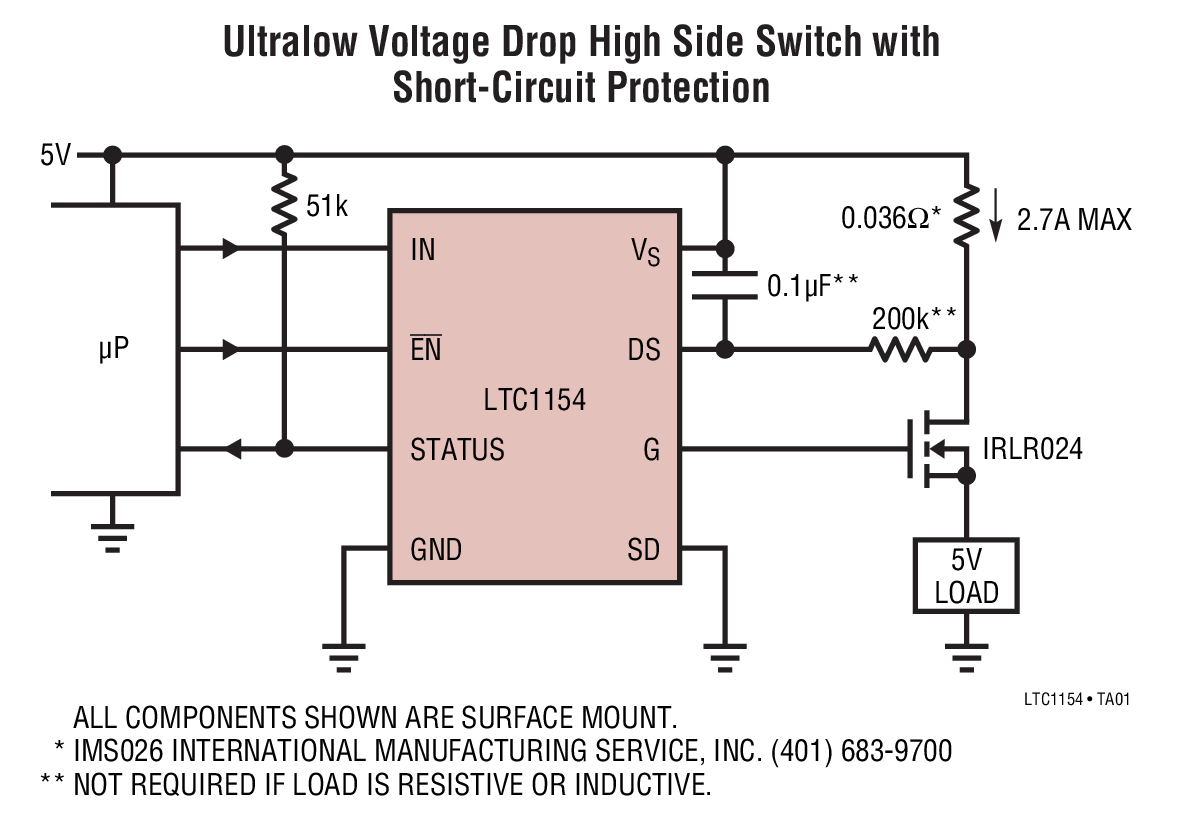

LTC1154 - 典型应用图例：

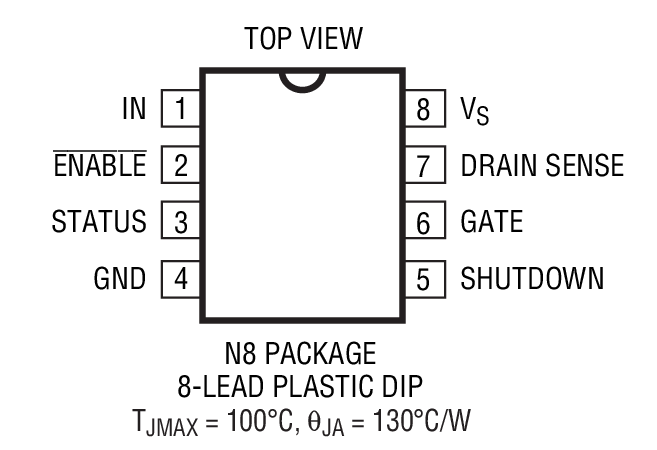

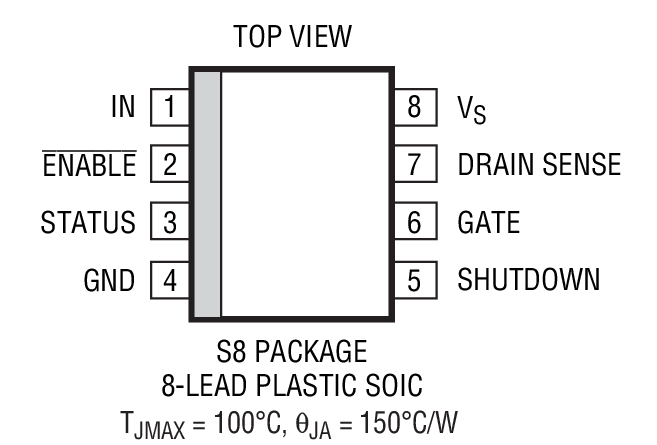

LTC1154 - 封装图解：
LTC1154 - LTC1154是高压侧微功率 MOSFET 驱动器
LTC1154是Linear公司的一款高压侧开关和 MOSFET 驱动器产品，LTC1154是高压侧微功率 MOSFET 驱动器，本站介绍了LTC1154的封装应用图解、特点和优点、功能等，并给出了与LTC1154相关的凌力尔特元器件型号供参考。
LTC1154 - 高压侧微功率 MOSFET 驱动器
LTC1154 - 高压侧微功率 MOSFET 驱动器 - Linear Technology（凌力尔特）
功能描述
LTC1154 单通道高压侧栅极驱动器允许在高压侧开关应用中使用低成本的 N 沟道 FET。一个内部充电泵把栅极驱动电压提升至正电源轨以上，从而在未使用任何外部元件的情况下全面地强化了一个 N 沟道 MOS 开关。微功率操作 (待机电流为 8μA，工作电流为 85μA) 使其在几乎所有系统中使用时都能够实现最高的效率。
在该芯片上集成了可编程过流检测电路。可以增加一个延时，以防止在高浪涌电流负载上引起误触发。还提供了一个高态有效停机输入，并与一个标准的 PTC 热敏电阻直接相连，以实现热停机功能。提供了一个漏极开路输出，用于向 μP (微处理器) 报告开关状态。提供了一个低态有效使能输入，以控制编排成组的多个开关。
LTC1154 采用 8 引脚 DIP 和 8 引脚 SOIC 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC1154CN8 | N-8 | C | $2.15 | $1.80 |
| LTC1154CN8#PBF | N-8 | C | $2.15 | $1.80 |
| LTC1154CS8 | SO-8 | C | $2.35 | $1.90 |
| LTC1154CS8#PBF | SO-8 | C | $2.35 | $1.90 |
| LTC1154CS8#TR | SO-8 | C | $1.96 | |
| LTC1154CS8#TRPBF | SO-8 | C | $1.96 | |
| LTC1154HS8 | SO-8 | H | $3.36 | $2.35 |
| LTC1154HS8#PBF | SO-8 | H | $3.36 | $2.35 |
| LTC1154HS8#TRPBF | SO-8 | H | $2.41 |
