LTC3527 - 双通道、800mA/400mA、1.2MHz/2.2MHz 同步升压型 DC/DC 转换器

LTC3527/LTC3527-1 - 双通道、800mA/400mA、1.2MHz/2.2MHz 同步升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

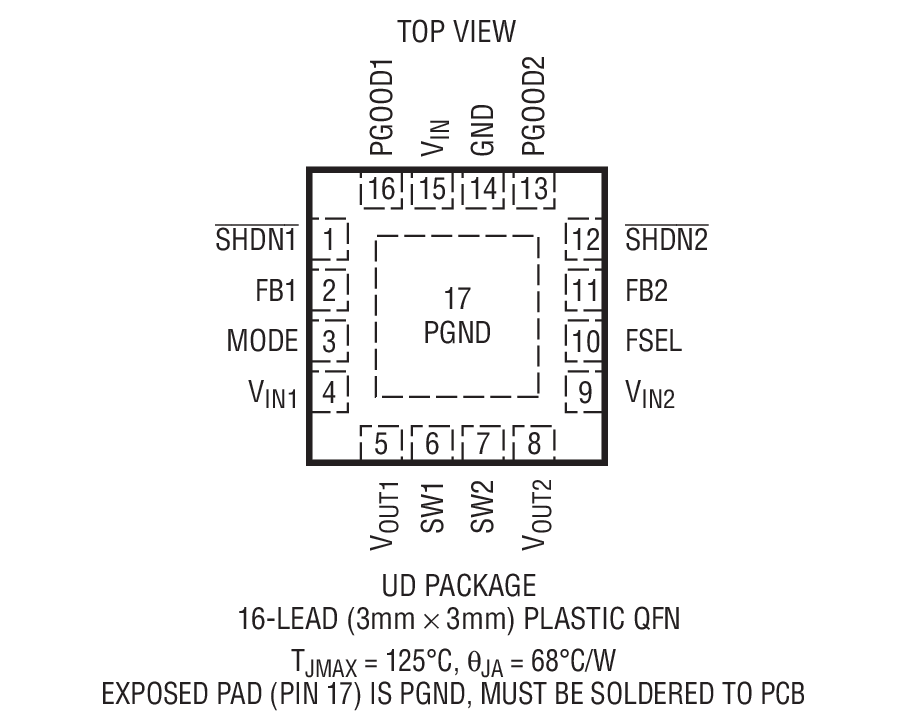

LTC3527/LTC3527-1 是双通道、高效率、升压型 DC/DC 转换器，采用节省空间的16 引脚 3mm x 3mm QFN 封装。由于可采用一个 700mV 的启动电压，而且一旦起动就能够在低至 500mV 的电压条件下运作，因此最大限度地延长了电池的使用寿命。SHDN 和 PGOOD 引脚使转换器能够同时排序或起动。

LTC3527/LTC3527-1 能够限制启动期间的浪涌电流。可选的 1.2MHz 或 2.2MHz 操作在最高效率与最小解决方案占板面积之间提供了一种选择。电流模式 PWM 设计在内部进行补偿，因而减少了外部元件数目。突发模式操作或固定频率操作可通过 MODE 引脚来选择。抗振铃电路降低了在不连续模式中的 EMI。该器件还具有热停机功能。

真正的输出断接功能允许输出在停机模式中完全开路。当其各自的 SHDN 引脚电平走低时，LTC3527-1 将自动地对 VOUT1 或 VOUT2 进行放电。停机模式中的静态电流小于 2μA。

特点

双通道同步升压型 DC/DC 转换器

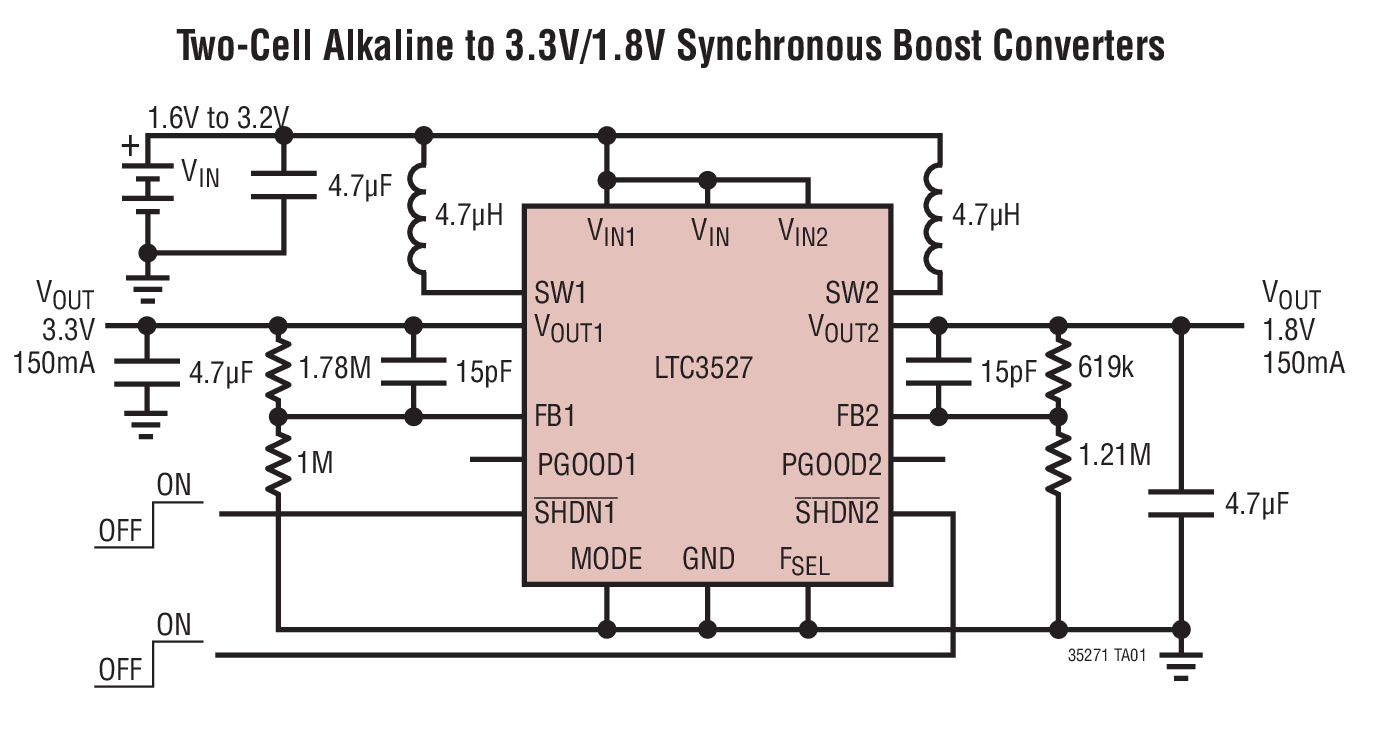

可从单节碱性/NiMH 电池在 200mA/100mA 提供 3.3V 输出，或者从两节电池在 400mA/200mA 提供 3.3V 输出

VIN 启动电压：700mV

0.5V 至 5V VIN 范围 (在启动之后)

VOUT 范围：1.6V 至 5.25V

停机模式中的输出断接功能

可在 VIN > VOUT 的条件下操作

1.2MHz 或 2.2MHz 操作

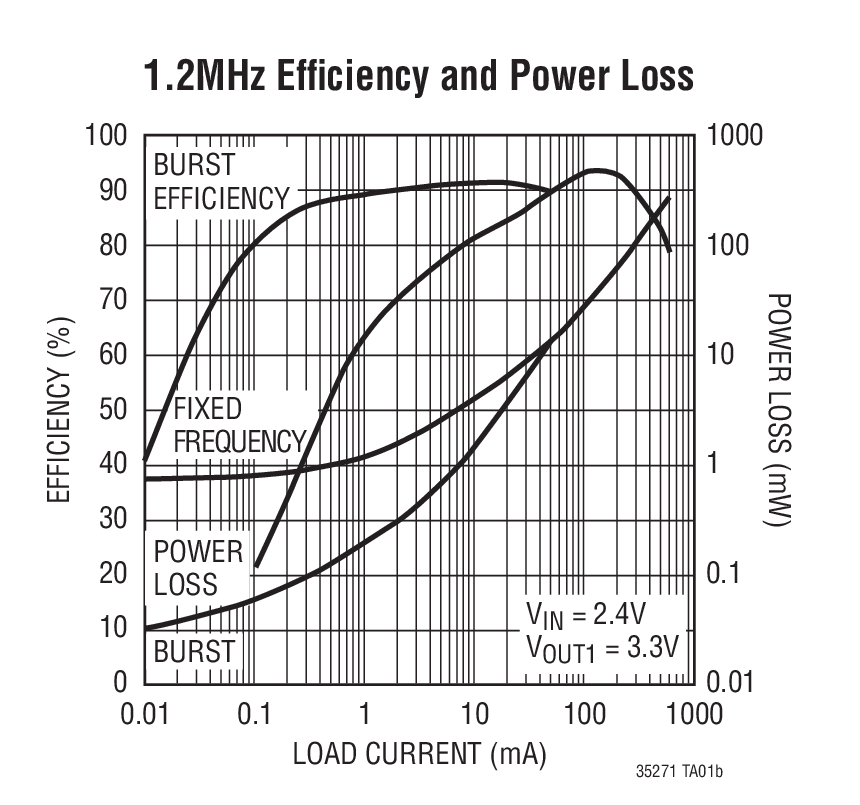

效率高达 94%

突发模式 (Burst Mode) 操作中的静态电流为 12μA

浪涌电流限制和软起动
