当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT6300
LT6300技术文档下载：
LT6300技术文档产品手册下载
LT6300 - 典型应用图例：

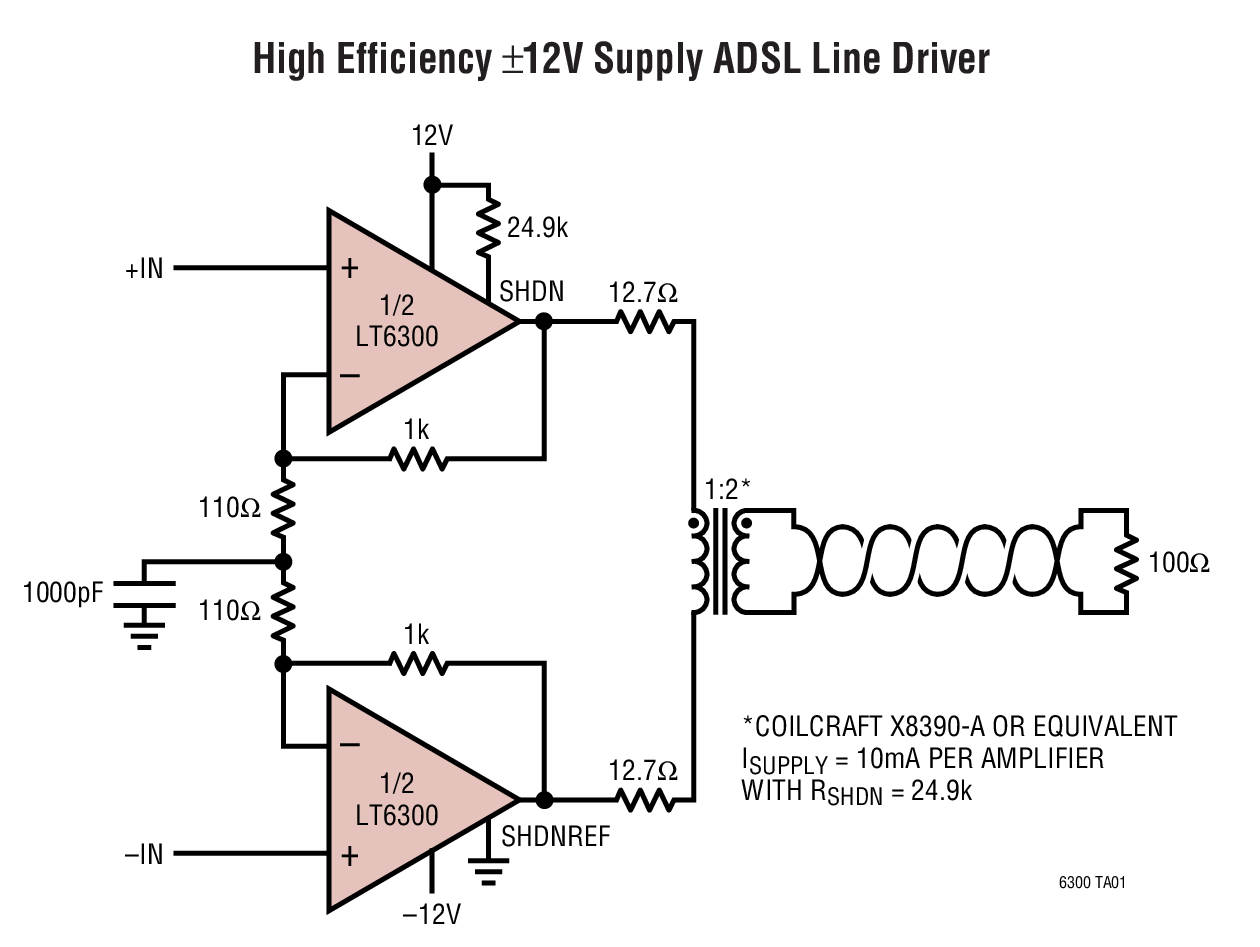

LT6300典型应用图例一
LT6300 - 封装图解：

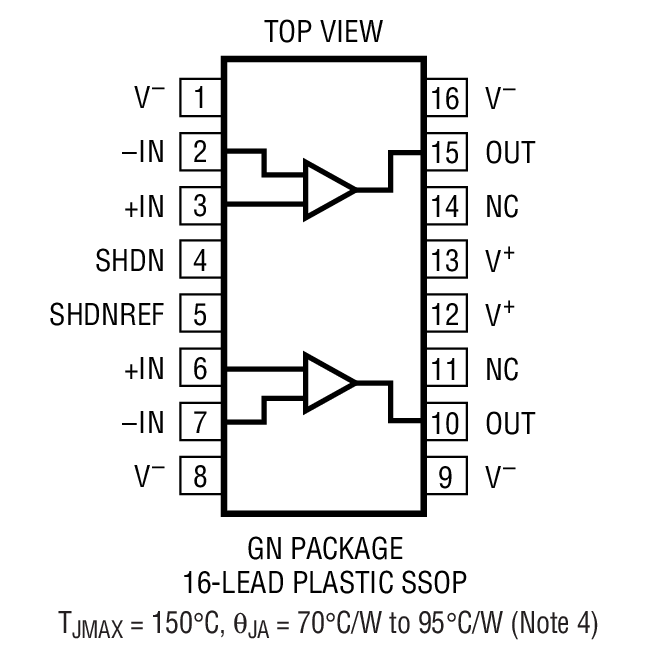

LT6300封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT6300介绍

LT6300 - LT6300是采用 16 引脚 SSOP 封装的 500mA、200MHz 差分 xDSL 线路驱动器

LT6300是LINEAR凌力尔特公司的一款高速放大器产品，LT6300是LT6300是采用 16 引脚 SSOP 封装的 500mA、200MHz 差分 xDSL 线路驱动器，本站介绍了LT6300的封装应用图解、特点和优点、功能等，并给出了与LT6300相关的LINEAR元器件型号供参考。

LT6300 - LT6300是采用 16 引脚 SSOP 封装的 500mA、200MHz 差分 xDSL 线路驱动器 - 高速放大器 - 信号调理 - 凌力尔特

LT6300 - 采用 16 引脚 SSOP 封装的 500mA、200MHz 差分 xDSL 线路驱动器

LT6300 - 采用 16 引脚 SSOP 封装的 500mA、200MHz 差分 xDSL 线路驱动器 - Linear Technology（凌力尔特）

功能描述

LT6300 是一款最小输出电流为 500mA 的双通道运放，其具有出色的失真性能。该放大器拥有数值为 10 的稳定增益，但可容易地针对较低的增益进行补偿。扩展的输出范围允许采用较低的电源轨以降低系统功耗。电源电流采用一个外部电阻器来设定以优化功率耗散。LT6300 具有平衡的高阻抗输入以及低的输入偏置电流和输入失调电压。可以很容易地实现主动终止以进一步减少系统功耗。短路保护和热停机功能可确保器件的坚固性。

输出采用 ±12V 电源把一个 100Ω 负载驱动至 ±10.9V，以及将一个 250mA 负载驱动至 ±10.7V。在 xDSL 线路驱动器应用中，LT6300 是 LT1739 和 LT1794 的一款功能替代产品，而且无需变更电路。

LT6300 采用非常小巧的耐热性能增强型 16 引脚 SSOP 封装 (PCB 占板面积与 SO-8 封装相同)，以在线路驱动器应用中实现最大的端口密度。

特点
  • 超过了针对全速、下游 ADSL 线路驱动器的所有要求
  • 功率增强型 16 引脚 SSOP 封装
  • 省电的可调电源电流
  • ±500mA 最小 IOUT
  • ±10.9V 输出摆幅，VS = ±12V，RL = 100Ω
  • ±10.7V 输出摆幅，VS = ±12V，IL = 250mA
  • 低失真：-82dBc (在 1MHz，给 50Ω 负载提供 2VP-P)
  • 200MHz 增益带宽
  • 600V/μs 摆率
  • 规格在 ±12V 和 ±5V
    • 应用
  • 高效率 ADSL、HDSL2、SHDSL 线路驱动器
  • 缓冲器
  • 测试设备放大器
  • 电缆驱动器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6300CGN SSOP-16 C $3.90 $2.85
    LT6300CGN#PBF SSOP-16 C $3.90 $2.85
    LT6300CGN#TR SSOP-16 C $2.91
    LT6300CGN#TRPBF SSOP-16 C $2.91
    LT6300IGN SSOP-16 I $4.65 $3.40
    LT6300IGN#PBF SSOP-16 I $4.65 $3.40
    LT6300IGN#TR SSOP-16 I $3.46
    LT6300IGN#TRPBF SSOP-16 I $3.46
