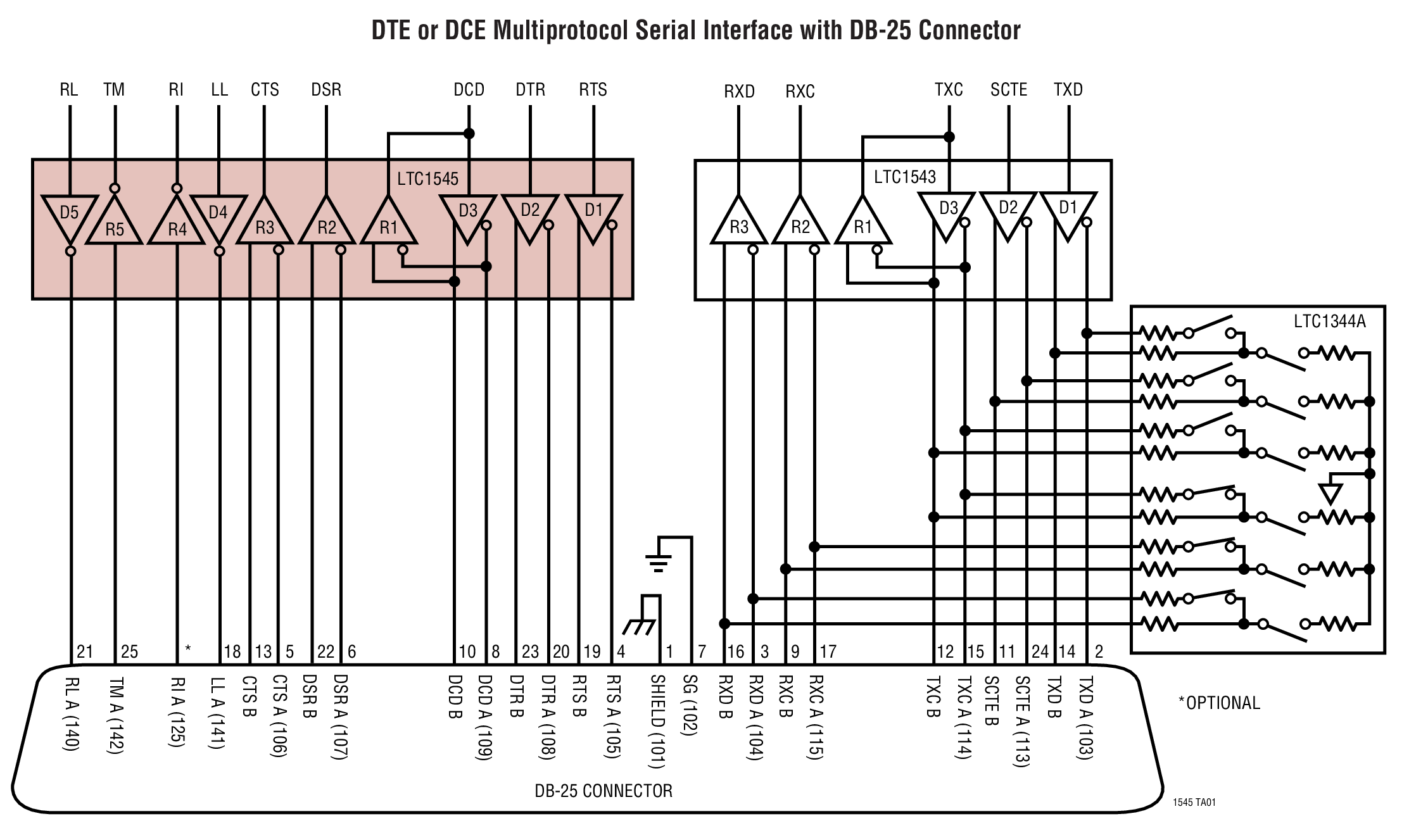

LTC1545 - 典型应用图例：

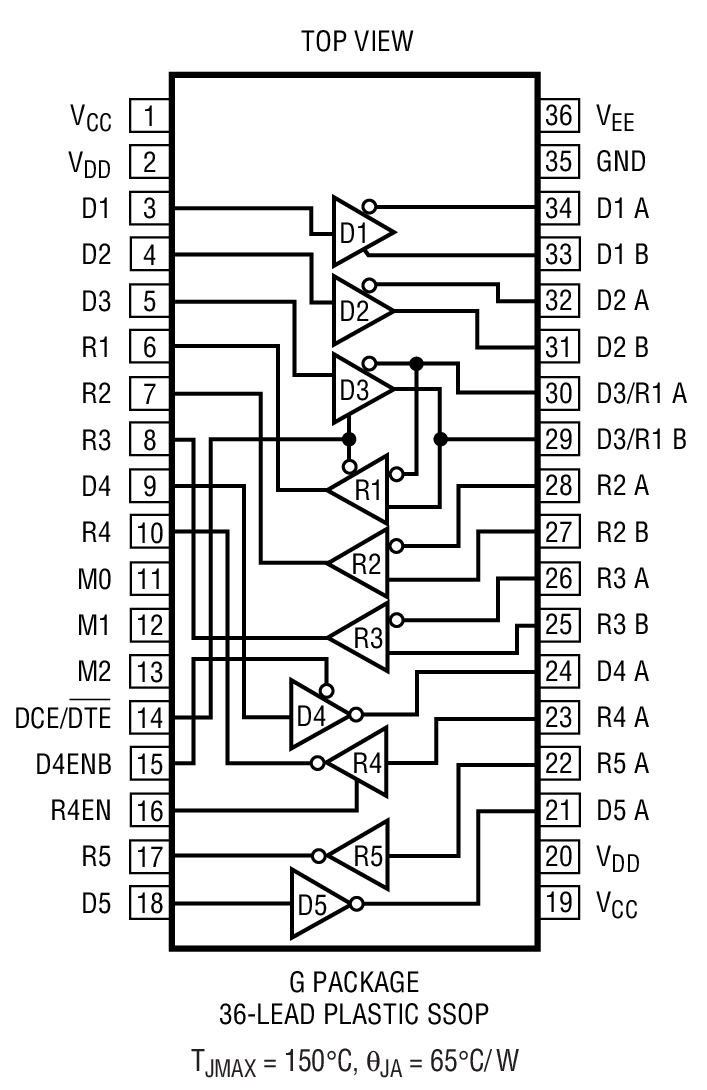

LTC1545 - 封装图解：

LTC1545 - LTC1545是软件可选择多协议收发器

LTC1545是Linear公司的一款多协议收发器产品，LTC1545是软件可选择多协议收发器，本站介绍了LTC1545的封装应用图解、特点和优点、功能等，并给出了与LTC1545相关的凌力尔特元器件型号供参考。

LTC1545 - 软件可选择多协议收发器

LTC1545 - 软件可选择多协议收发器 - Linear Technology（凌力尔特）

功能描述

LTC1545 是一个包含 5 路驱动器和 5 路接收器的多协议收发器。LTC1545 和 LTC1543 可构成支持 RS232、RS449、EIA530、EIA530-A、V.35、V.36 或 X.21 协议的一种完整的软件可选择 DTE 或 DCE 接口核心。利用 LTC1344A 软件可选择电缆终端芯片或采用现有的分立器件设计方案可实现电缆终端。

LTC1545 在 5V 电源和在 LTC1543 电荷泵下工作。该器件采用 36 引脚 SSOP 表面贴装。

特点

软件可选择多协议收发器支持：RS232, RS449, EIA530, EIA530-A, V.35, V.36, X.21 协议

经 TUV/Detecon 公司认证符合 NET1 和 NET2 标准(测试报告编号：NET2/071601/98)

符合TBR2标准 (测试报告编号：CTR2/071601/98)

利用 LTC1344A 可实现软件可选择电缆终端

用 LTC1543、LTC1344A 可实现完整的数据终端设备 (DTE) 或数据通讯设备 (DCE) 端口

与 LTC1543 工作在 5V 单电源

应用

数据网络

信道业务单元 (CSU) 和数据业务单元 (DSU)

数据路由器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC1545CG	SSOP-36	C	$8.00	$6.75
LTC1545CG#PBF	SSOP-36	C	$8.00	$6.75
LTC1545CG#TR	SSOP-36	C		$6.83
LTC1545CG#TRPBF	SSOP-36	C		$6.83
LTC1545IG	SSOP-36	I	$9.15	$7.75
LTC1545IG#PBF	SSOP-36	I	$9.15	$7.75
LTC1545IG#TR	SSOP-36	I		$7.83
LTC1545IG#TRPBF	SSOP-36	I		$7.83
