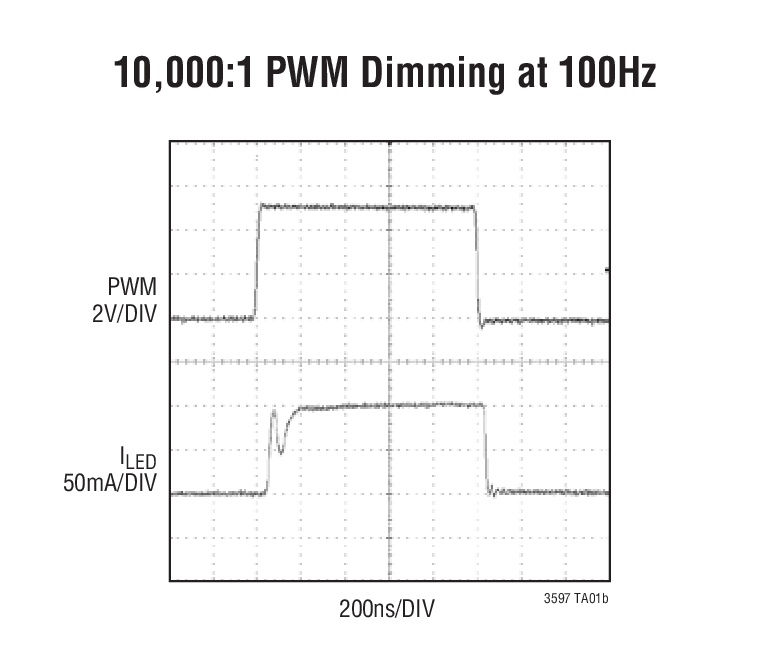

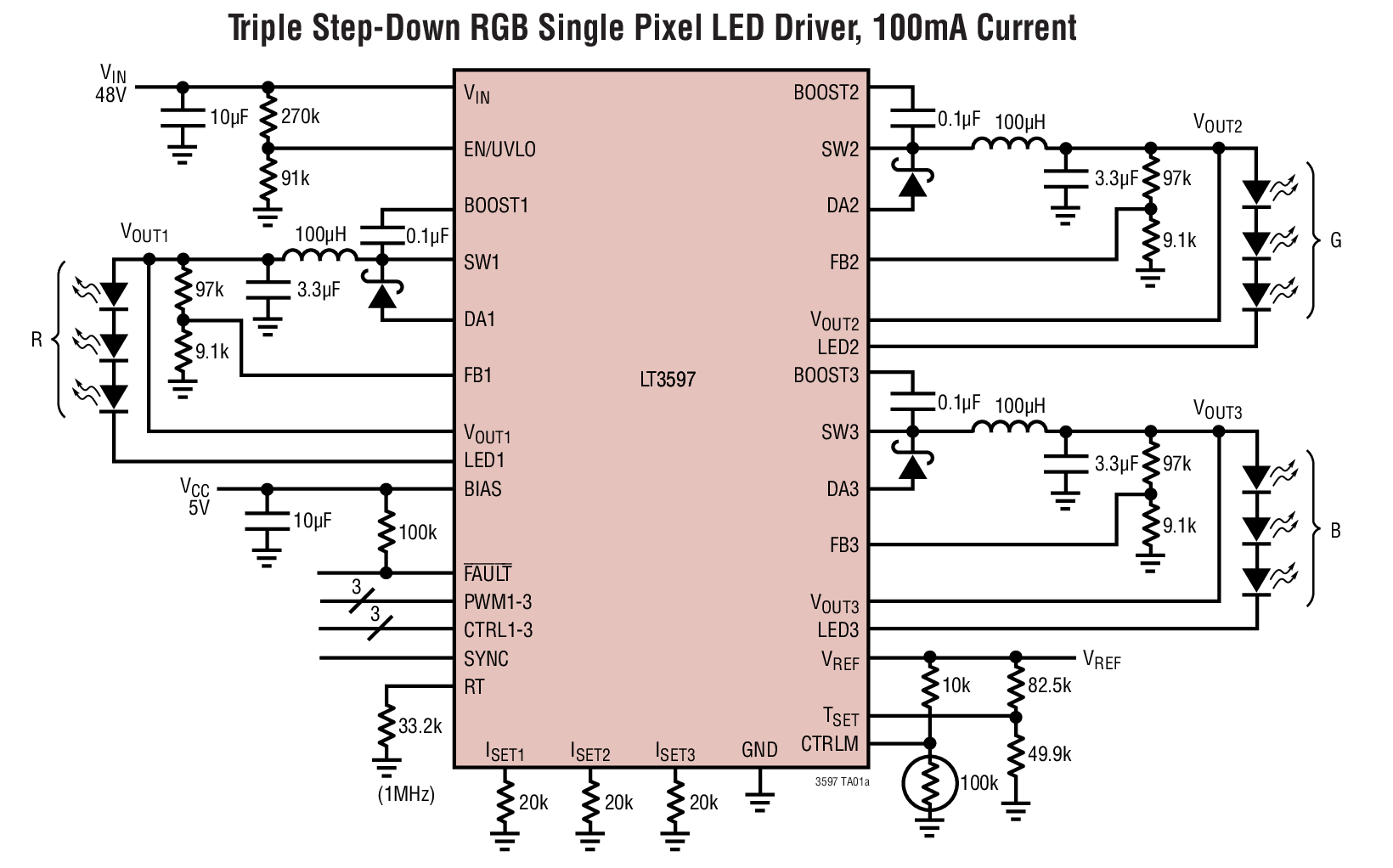

LT3597 - 典型应用图例：
LT3597典型应用图例一
LT3597典型应用图例二

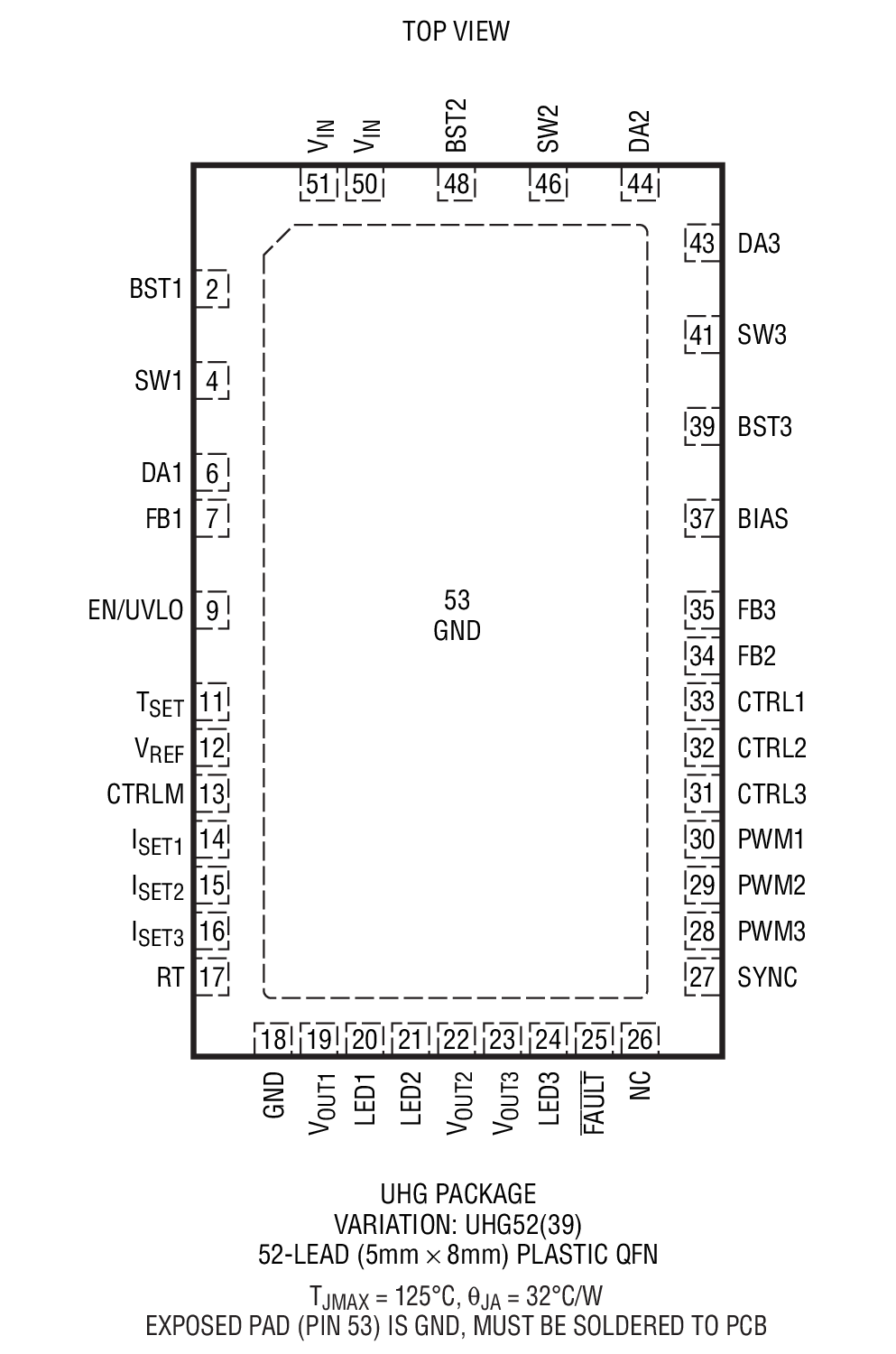

LT3597 - 封装图解：
LT3597封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3597介绍

LT3597 - LT3597是60V、三通道降压型 LED 驱动器

LT3597是LINEAR凌力尔特公司的一款降压型 LED 驱动器产品，LT3597是LT3597是60V、三通道降压型 LED 驱动器，本站介绍了LT3597的封装应用图解、特点和优点、功能等，并给出了与LT3597相关的LINEAR元器件型号供参考。

LT3597 - LT3597是60V、三通道降压型 LED 驱动器 - 降压型 LED 驱动器 - 电源管理 - 凌力尔特

LT3597 - 60V、三通道降压型 LED 驱动器

LT3597 - 60V、三通道降压型 LED 驱动器 - Linear Technology（凌力尔特）

功能描述

LT3597 是一款 60V、三通道降压型 LED 驱动器，能够在 100Hz 频率条件下实现 10,000 : 1 的数字 PWM 调光，并可在每个通道中运用快速 NPN 电流源来驱动多达 10 个 LED。另外，也可以利用 CTRL1-3 引脚的模拟控制来实施 LED 调光操作。

降压开关频率可在 200kHz 至 1MHz 之间进行设置。该频率也可以同步至一个外部时钟。LT3597 还在遵循制造商拟订的热降额规格的同时提供了最大 LED 亮度。降额温度通过在主控制引脚上布设一个负温度系数 (NTC) 电阻器来设置。

LT3597 对 VOUT 进行自适应控制，旨在实现最佳效率。该器件的其他特点包括：通道之间的 2% LED 电流匹配准确度、开路 LED 报告、短路 LED 保护、可编程 LED 电流和可编程温度保护功能。


特点
  • 三个 100mA 降压型稳压器，每个通道可利用快速 NPN 电流源来驱动多达 10 个 LED
  • 适合于 <1μs 脉冲宽度的快速电流源 (在 100Hz 频率条件下提供 10,000 : 1 True Color PWMTM 调光)
  • 在停机模式中断接 LED
  • 用于提升效率的自适应 VOUT
  • 控制 6V 至 60V 输入电压范围
  • 准确度达 ±2% 的 LED 电流匹配
  • 外部电阻器用于设定每个通道的 LED 电流
  • 内部补偿和软起动
  • 可编程开关频率 (200kHz 至 1MHz)
  • 可同步至外部时钟
  • 开路 LED 检测和报告
  • 短路 LED 引脚保护和报告
  • 可编程 LED 热降额
  • 可编程温度保护
  • 具 0.6mm 高电压引脚间距的 5mm x 8mm 耐热性能增强型 QFN 封装
    • 应用
  • LED 广告牌和布告板
  • 单色、多色、全彩色 LED 显示器
  • 大屏幕显示器 LED 背面照明
  • 汽车、工业和医学显示器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3597EUHG#PBF 5x8 QFN-52 E $5.64 $3.95
    LT3597EUHG#TRPBF 5x8 QFN-52 E $4.01
    LT3597IUHG#PBF 5x8 QFN-52 I $6.49 $4.54
    LT3597IUHG#TRPBF 5x8 QFN-52 I $4.60
