当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3728
LTC3728技术文档下载：
LTC3728技术文档产品手册下载
LTC3728 - 典型应用图例：

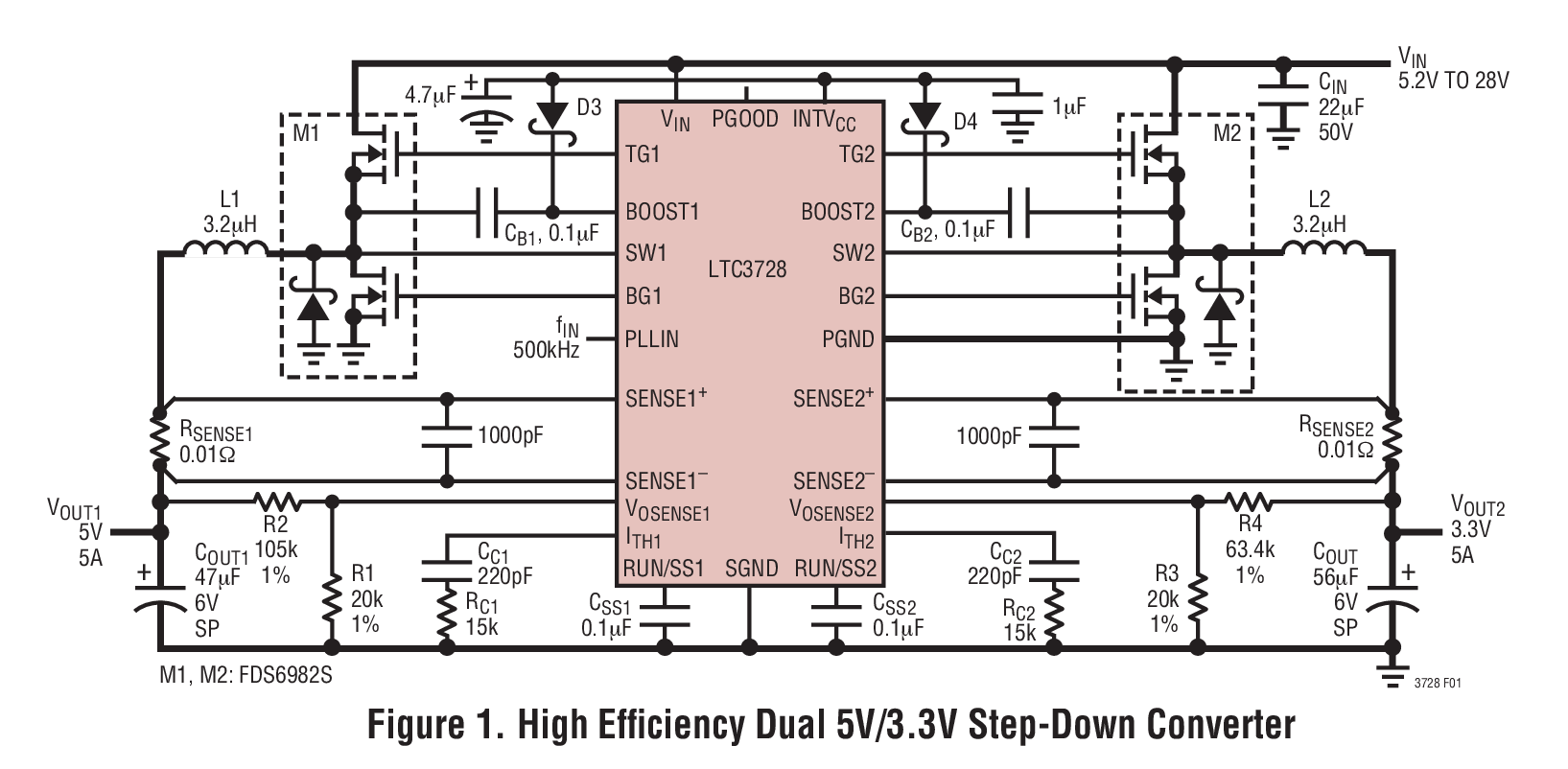

LTC3728典型应用图例一
LTC3728 - 封装图解：

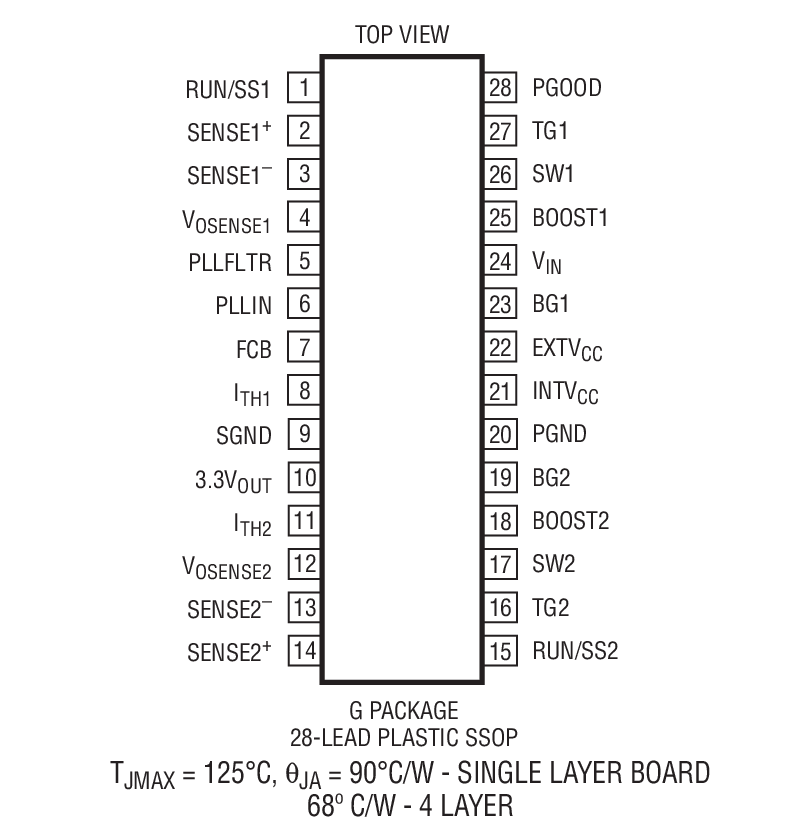

LTC3728封装图解一

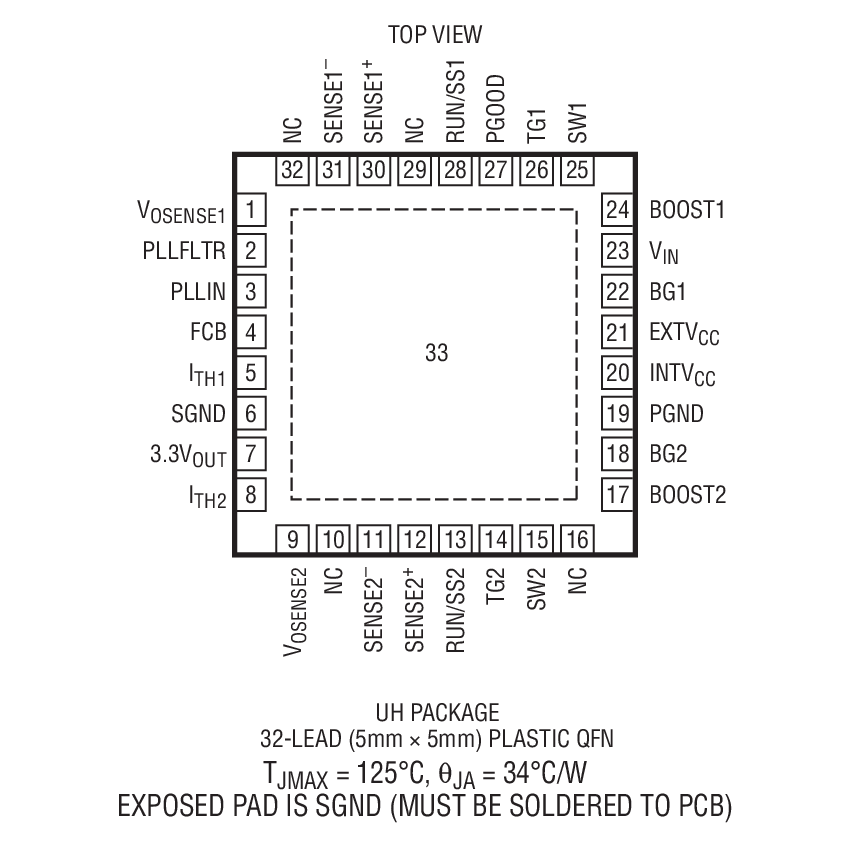

LTC3728封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3728介绍

LTC3728 - LTC3728是双输出、550kHz、两相同步降压型开关稳压器

LTC3728是LINEAR凌力尔特公司的一款多输出降压产品，LTC3728是LTC3728是双输出、550kHz、两相同步降压型开关稳压器，本站介绍了LTC3728的封装应用图解、特点和优点、功能等，并给出了与LTC3728相关的LINEAR元器件型号供参考。

LTC3728 - LTC3728是双输出、550kHz、两相同步降压型开关稳压器 - 多输出降压 - 电源管理 - 凌力尔特

LTC3728 - 双输出、550kHz、两相同步降压型开关稳压器

LTC3728 - 双输出、550kHz、两相同步降压型开关稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3728 是一款双输出高性能降压型开关稳压控制器，用于驱动全 N 沟道同步功率 MOSFET 级。它所采用的恒定频率电流模式架构可提供高达 550kHz 的可锁相频率。通过使两个控制器输出级异相工作，最大限度地降低了由输入电容器 ESR 所引起的功耗和噪声。

OPTI-LOOP 补偿允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。精准的 0.8V 基准和电源良好输出指示器可与未来的微处理器相兼容，而且，3.5V 至 30V (最大值为 36V) 的宽输入电源范围囊括了所有的化学电池。

用于每个控制器的一个 RUN/SS 引脚提供了软起动和可选的定时、短路停机功能。当过流闭锁被停用时，电流折返可在短路条件下对 MOSFET 的功耗加以限制。输出过压保护电路闭锁在底端 MOSFET 上，直到 VOUT 恢复至正常值为止。FCB 模式引脚能在突发模式、恒定频率模式和连续电感器电流模式之间进行选择，或对一个副端绕组实施稳压。LTC3728 包括一个电源良好输出引脚，当两个输出均位于其设计调整点的 7.5% 以内时，该引脚将发出指示信号。

特点
  • 双输出 180° 定相控制器减小了所需的输入电容以及由电源引起的噪声
  • OPTI-LOOP 补偿最大限度地减小输出电容 COUT
  • ±1%输出电压准确度
  • 电源良好输出电压指示器
  • 可锁相固定频率：250kHz 至 550kHz
  • 双 N 沟道 MOSFET 同步驱动
  • 宽 VIN 范围：工作时为 3.5V 至 36V
  • 非常低压差操作：99% 占空比
  • 可调软起动电流斜坡上升
  • 折返输出电流限制
  • 具备失效选项的闭锁短路停机功能
  • 输出过压保护
  • 输出电压远端采样
  • 低停机电流 IQ ：20μA
  • 5V 和 3.3V 稳压器
  • 三种可选的工作模式：恒定频率、突发模式 (Burst Mode) 操作和 PWM
  • 采用 32 引脚 5mm x 5mm QFN 和 28 引脚 SSOP封装
    • 应用
  • 笔记本电脑和掌上型电脑
  • 电信系统
  • 便携式仪器
  • 电池供电式数字设备
  • DC 功率分配系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3728EG SSOP-28 E $5.92 $5.00
    LTC3728EG#PBF SSOP-28 E $5.92 $5.00
    LTC3728EG#TR SSOP-28 E $5.10
    LTC3728EG#TRPBF SSOP-28 E $5.10
    LTC3728EUH 5x5 QFN-32 E $7.50 $5.10
    LTC3728EUH#PBF 5x5 QFN-32 E $7.50 $5.10
    LTC3728EUH#TR 5x5 QFN-32 E $5.20
    LTC3728EUH#TRPBF 5x5 QFN-32 E $5.20
    LTC3728IG#PBF SSOP-28 I $7.56 $5.29
    LTC3728IG#TRPBF SSOP-28 I $5.35
    LTC3728IUH#PBF 5x5 QFN-32 I $7.73 $5.41
    LTC3728IUH#TRPBF 5x5 QFN-32 I $5.47
