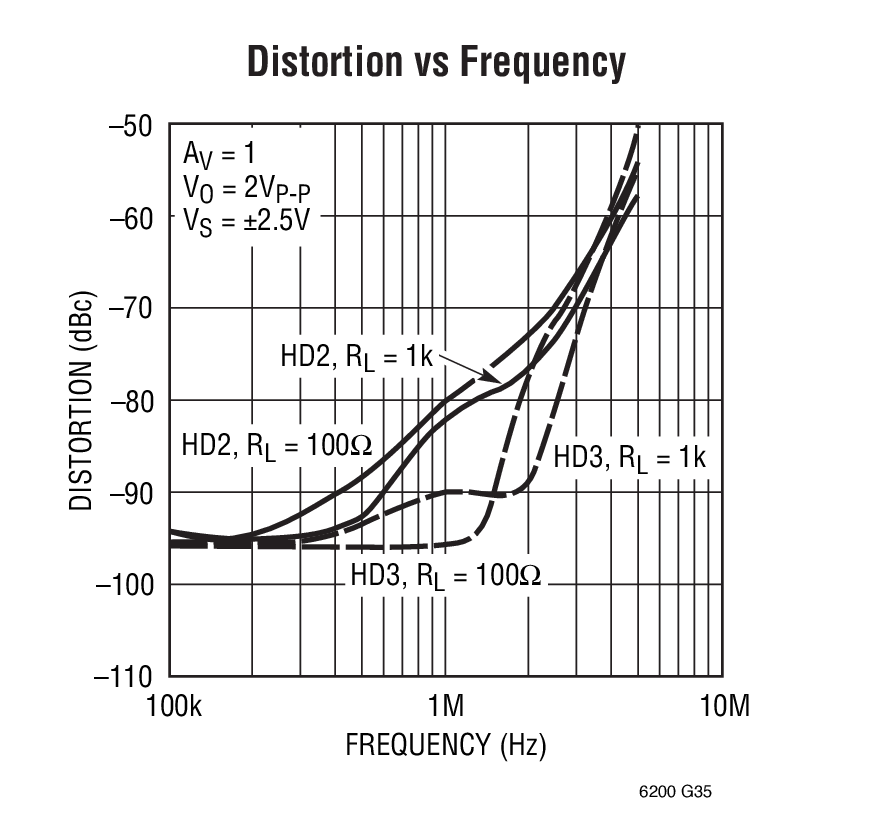

LT6200典型应用图例一

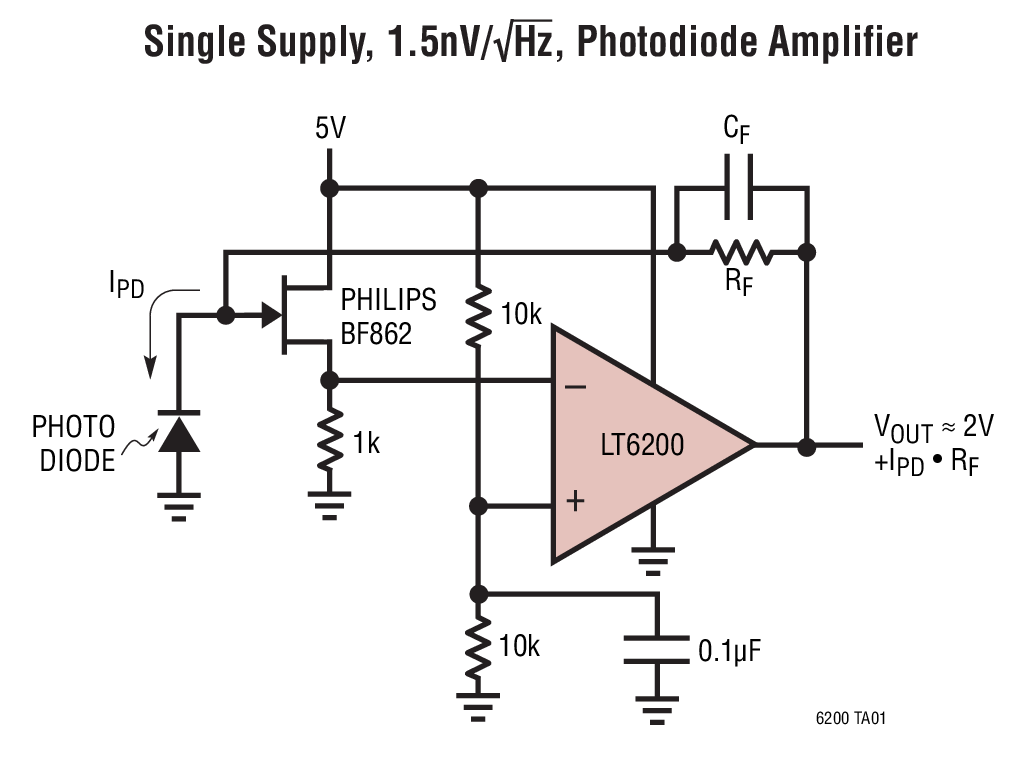

LT6200典型应用图例二
LT6200 - 封装图解：

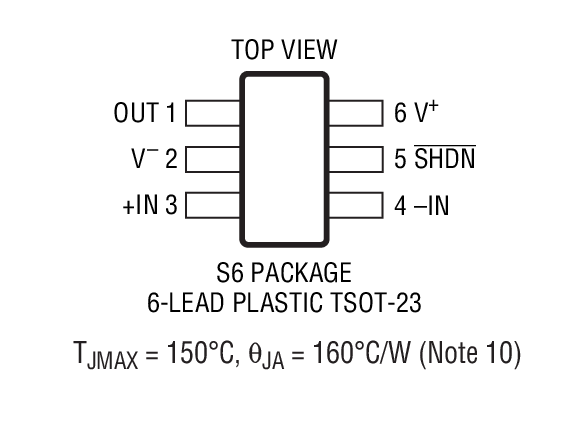

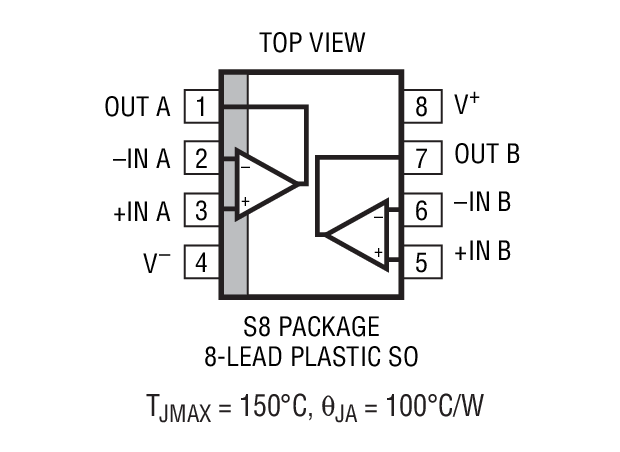

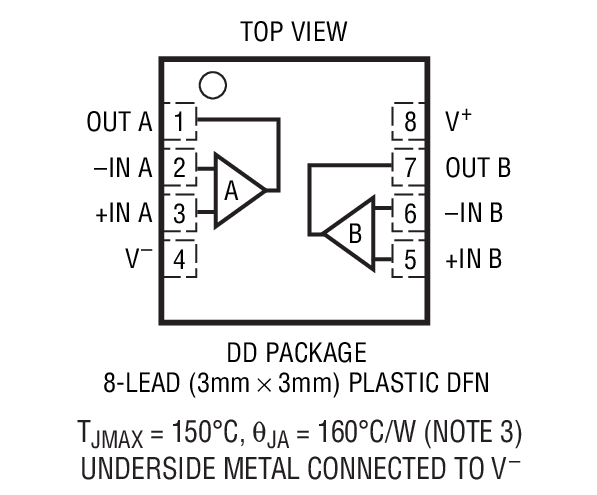

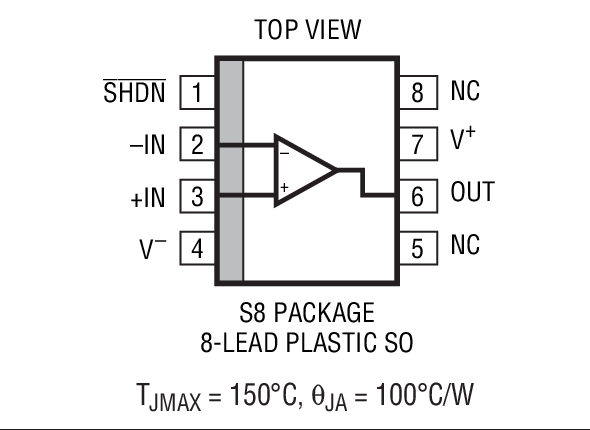

LT6200封装图解一
LT6200封装图解二
LT6200封装图解三
LT6200封装图解四
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT6200介绍

LT6200 - LT6200是165MHz、轨至轨输入和输出、0.95nV/√Hz 低噪声运放系列

LT6200是LINEAR凌力尔特公司的一款精准放大器产品，LT6200是LT6200是165MHz、轨至轨输入和输出、0.95nV/√Hz 低噪声运放系列，本站介绍了LT6200的封装应用图解、特点和优点、功能等，并给出了与LT6200相关的LINEAR元器件型号供参考。

LT6200 - LT6200是165MHz、轨至轨输入和输出、0.95nV/√Hz 低噪声运放系列 - 精准放大器 - 信号调理 - 凌力尔特

LT6200 - 165MHz、轨至轨输入和输出、0.95nV/√Hz 低噪声运放系列

LT6200 - 165MHz、轨至轨输入和输出、0.95nV/√Hz 低噪声运放系列 - Linear Technology（凌力尔特）

功能描述

LT6200 / LT6201 是单通道和双通道超低噪声、轨至轨输入和输出、单位增益稳定的运算放大器，具有 0.95nV/√Hz 的噪声电压。这些放大器集非常低噪声、165MHz 增益带宽和 50V/μs 转换速率于一身，并专为低电压信号调理系统而优化。一个停机引脚负责在待机条件下减小电源电流，而热停机电路则用于保护器件免遭过载条件的损坏。

LT6200-5 / LT6200-10 是专为较高增益应用而优化的单通道放大器，实现了较高的增益带宽和转换速率。LT6200 系列在采用 2.5V 至 12.6V 电源时能够维持其性能，并针对 3V、5V 和 ±5V 电源拟订了技术规格。

为了实现紧凑的电路板布局，LT6200 / LT6200-5 / LT6200-10 采用了 6 引脚 ThinSOT 和 8 引脚 SO 封装。双通道器件 LT6201 采用一种具标准引出脚配置的 8 引脚 SO 封装和一种纤巧、双侧引脚细间距无引线封装 (DFN)。这些放大器可被用来直接替代许多高速运放，以改善输入 / 输出范围和噪声性能。

特点
  • 低噪声电压：0.95nV/√Hz (100kHz)
  • 增益带宽乘积： LT6200 / LT6201165MHz AV = 1 LT6200-5 800MHzAV ≥ 5 LT6200-10 1.6GHz AV ≥ 10
  • 低失真：-80dB (在 1MHz，RL = 100Ω)
  • 两个 LT6201 在纤巧的 DFN 封装
  • 输入共模范围包括两个电源轨
  • 轨至轨输出摆幅
  • 低失调电压：1mV (最大值)
  • 宽电源范围：2.5V 至 12.6V
  • 输出电流：60mA (最小值)
  • 工作温度范围：-40ºC 至 85ºC
  • 电源关断、热停机功能
  • SO-8 和扁平 (1mm) ThinSOTTM 封装
    • 应用
  • 跨阻抗放大器
  • 低噪声、信号处理
  • 有源滤波器
  • 轨至轨缓冲放大器
  • 驱动 A/D 转换器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6200CS6 SOT-23 C $2.78
    LT6200CS6-10 SOT-23 C $1.93
    LT6200CS6-10#PBF SOT-23 C $1.93
    LT6200CS6-10#TR SOT-23 C $1.93 $1.50
    LT6200CS6-10#TRM SOT-23 C $1.93 $1.52
    LT6200CS6-10#TRMPBF SOT-23 C $1.93 $1.52
    LT6200CS6-10#TRPBF SOT-23 C $1.93 $1.50
    LT6200CS6-5 SOT-23 C $1.93
    LT6200CS6-5#PBF SOT-23 C $1.93
    LT6200CS6-5#TR SOT-23 C $1.93 $1.50
    LT6200CS6-5#TRM SOT-23 C $1.93 $1.52
    LT6200CS6-5#TRMPBF SOT-23 C $1.93 $1.52
    LT6200CS6-5#TRPBF SOT-23 C $1.93 $1.50
    LT6200CS6#PBF SOT-23 C $2.78
    LT6200CS6#TR SOT-23 C $2.78 $2.15
    LT6200CS6#TRM SOT-23 C $2.78 $2.17
    LT6200CS6#TRMPBF SOT-23 C $2.78 $2.17
    LT6200CS6#TRPBF SOT-23 C $2.78 $2.15
    LT6200CS8 SO-8 C $2.70 $2.15
    LT6200CS8-10 SO-8 C $1.85 $1.50
    LT6200CS8-10#PBF SO-8 C $1.85 $1.50
    LT6200CS8-10#TR SO-8 C $1.56
    LT6200CS8-10#TRPBF SO-8 C $1.56
    LT6200CS8-5 SO-8 C $1.85 $1.50
    LT6200CS8-5#PBF SO-8 C $1.85 $1.50
    LT6200CS8-5#TR SO-8 C $1.56
    LT6200CS8-5#TRPBF SO-8 C $1.56
    LT6200CS8#PBF SO-8 C $2.70 $2.15
    LT6200CS8#TR SO-8 C $2.21
    LT6200CS8#TRPBF SO-8 C $2.21
    LT6200IS6 SOT-23 I $3.33
    LT6200IS6-10 SOT-23 I $2.48
    LT6200IS6-10#PBF SOT-23 I $2.48
    LT6200IS6-10#TR SOT-23 I $2.48 $2.01
    LT6200IS6-10#TRM SOT-23 I $2.48 $2.03
    LT6200IS6-10#TRMPBF SOT-23 I $2.48 $2.03
    LT6200IS6-10#TRPBF SOT-23 I $2.48 $2.01
    LT6200IS6-5 SOT-23 I $2.48
    LT6200IS6-5#PBF SOT-23 I $2.48
    LT6200IS6-5#TR SOT-23 I $2.48 $2.01
    LT6200IS6-5#TRM SOT-23 I $2.48 $2.03
    LT6200IS6-5#TRMPBF SOT-23 I $2.48 $2.03
    LT6200IS6-5#TRPBF SOT-23 I $2.48 $2.01
    LT6200IS6#PBF SOT-23 I $3.33
    LT6200IS6#TR SOT-23 I $3.33 $2.66
    LT6200IS6#TRM SOT-23 I $3.33 $2.68
    LT6200IS6#TRMPBF SOT-23 I $3.33 $2.68
    LT6200IS6#TRPBF SOT-23 I $3.33 $2.66
    LT6200IS8 SO-8 I $3.25 $2.60
    LT6200IS8-10 SO-8 I $2.40 $1.95
    LT6200IS8-10#PBF SO-8 I $2.40 $1.95
    LT6200IS8-10#TR SO-8 I $2.01
    LT6200IS8-10#TRPBF SO-8 I $2.01
    LT6200IS8-5 SO-8 I $2.40 $1.95
    LT6200IS8-5#PBF SO-8 I $2.40 $1.95
    LT6200IS8-5#TR SO-8 I $2.01
    LT6200IS8-5#TRPBF SO-8 I $2.01
    LT6200IS8#PBF SO-8 I $3.25 $2.60
    LT6200IS8#TR SO-8 I $2.66
    LT6200IS8#TRPBF SO-8 I $2.66
