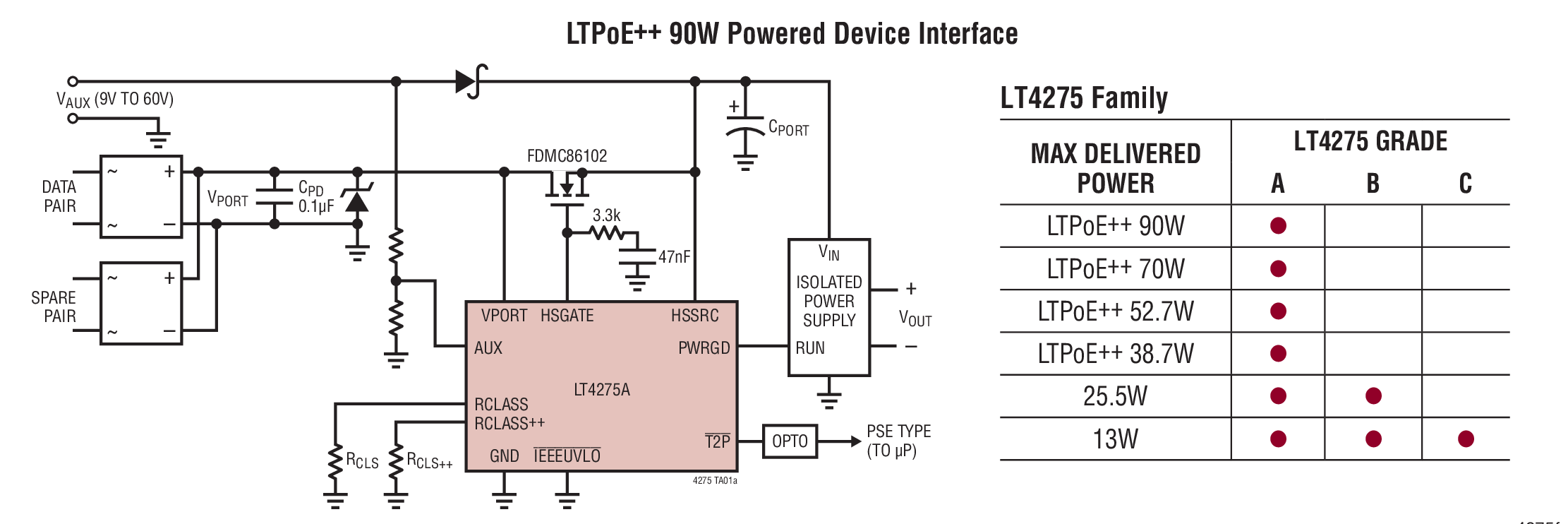

LT4275典型应用图例一
LT4275 - 封装图解：

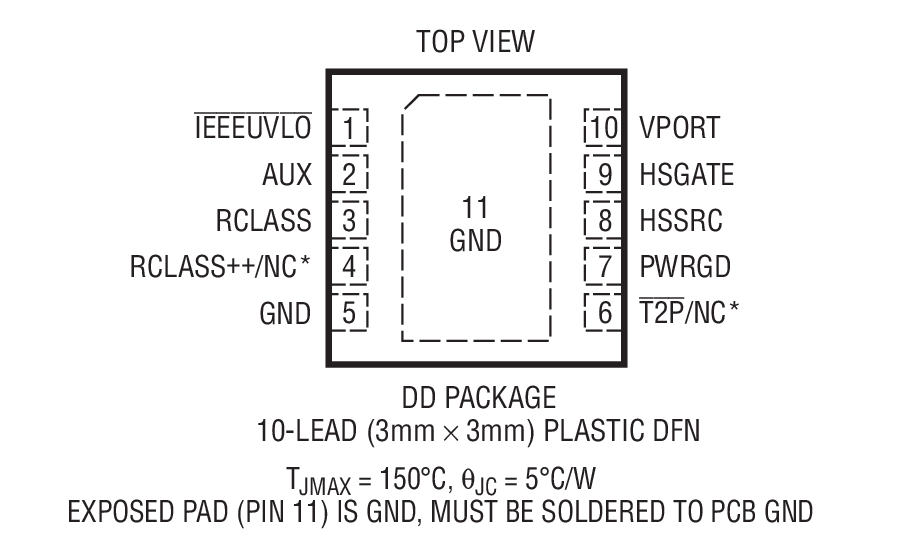

LT4275封装图解一
LT4275封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT4275介绍

LT4275 - LT4275是LTPoE++ / PoE+ / PoE PD 控制器

LT4275是LINEAR凌力尔特公司的一款受电设备 (PD)产品，LT4275是LT4275是LTPoE++ / PoE+ / PoE PD 控制器，本站介绍了LT4275的封装应用图解、特点和优点、功能等，并给出了与LT4275相关的LINEAR元器件型号供参考。

LT4275 - LT4275是LTPoE++ / PoE+ / PoE PD 控制器 - 受电设备 (PD) - 航天和严酷环境 - 凌力尔特

LT4275 - LTPoE++ / PoE+ / PoE PD 控制器

LT4275 - LTPoE++ / PoE+ / PoE PD 控制器 - Linear Technology（凌力尔特）

功能描述

LT4275 是一个引脚对引脚兼容的 IEEE 802.3 和 LTPoE++ 受电设备 (PD) 控制器系列。

LT4275A 采用了一种专有的 LTPoE++ 分级方案，可在 PD RJ45 连接器上提供 38.7W、52.7W、70W 或 90W 的功率。LT4275A 完全符合 IEEE 802.3 标准。LT4275B 则是一款符合 IEEE 802.3at Type 2 (PoE+) 标准的 PD 控制器，可提供高达 25.5W 的功率。LT4275C 是一款符合 IEEE 802.3af Type 1 (PoE) 标准的 PD 控制器，最高可提供 13W 的功率。

LT4275 的内部充电泵提供了一种 N 沟道 MOSFET 解决方案，免除了一个较大且更加昂贵的 P 沟道 MOSFET。同时，一个低 RDS(ON) MOSFET 还最大限度地增加了输送功率和效率、降低了功率耗散和热耗散，并简化了热设计。启动浪涌电流可利用一个外部电容器进行调节。另外，LT4275 还包含了一个电源良好输出、内置特征电阻器、欠压闭锁和热保护功能电路。LT4275A / LT4275B 驱动单个光耦合器以指示所连接之供电设备 (PSE) 的功率级别。提供了针对非标准低电压操作的引脚可选支持。辅助电源优先功能由 AUX 引脚给予支持。

LT4275A 可利用外部组件的变更进行配置以支持所有可能的 LTPoE++、802.3at 和 802.3af 功率级别。

特点
  • IEEE 802.3af/at 和 LTPoE++™ 受电设备 (PD) 控制器
  • LTPoE++ 支持高达 90W 的功率级别
  • LT4275A 支持所有下列标准： LTPoE++ 38.7W、52.7W、70W 和 90W 符合 IEEE 802.3at (25.5W) 规范 符合 IEEE 802.3af (高达 13W) 规范
  • LT4275B 符合 IEEE 802.3at/af 规范
  • LT4275C 符合 IEEE 802.3af 规范
  • 100V 绝对最大输入电压
  • 宽结温范围 (-40°C 至 125°C)
  • 过热保护
  • 集成型特征电阻器
  • 外部热插拔 (Hot Swap™) N 沟道 MOSFET 用于实现最低的功率耗散和最高的系统效率
  • 低至 9V 的可编程辅助电源支持
  • 可选择支持非标准的低电压 PoE
  • 采用 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装
    • 应用
  • 高功率无线数据系统
  • 室外安保摄像设备
  • 商业和公共信息显示器
  • 高温工业应用
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT4275AHDD#PBF 3x3 DFN-10 H $3.86 $2.70
    LT4275AHDD#TRPBF 3x3 DFN-10 H $2.76
    LT4275AHMS#PBF MS-10 H $3.86 $2.70
    LT4275AHMS#TRPBF MS-10 H $2.76
    LT4275AIDD#PBF 3x3 DFN-10 I $3.21 $2.25
    LT4275AIDD#TRPBF 3x3 DFN-10 I $2.31
    LT4275AIMS#PBF MS-10 I $3.21 $2.25
    LT4275AIMS#TRPBF MS-10 I $2.31
    LT4275BHDD#PBF 3x3 DFN-10 H $3.09 $2.16
    LT4275BHDD#TRPBF 3x3 DFN-10 H $2.22
    LT4275BHMS#PBF MS-10 H $3.09 $2.16
    LT4275BHMS#TRPBF MS-10 H $2.22
    LT4275BIDD#PBF 3x3 DFN-10 I $2.57 $1.80
    LT4275BIDD#TRPBF 3x3 DFN-10 I $1.86
    LT4275BIMS#PBF MS-10 I $2.57 $1.80
    LT4275BIMS#TRPBF MS-10 I $1.86
    LT4275CHDD#PBF 3x3 DFN-10 H $2.49 $1.74
    LT4275CHDD#TRPBF 3x3 DFN-10 H $1.80
    LT4275CHMS#PBF MS-10 H $2.49 $1.74
    LT4275CHMS#TRPBF MS-10 H $1.80
    LT4275CIDD#PBF 3x3 DFN-10 I $2.07 $1.45
    LT4275CIDD#TRPBF 3x3 DFN-10 I $1.51
    LT4275CIMS#PBF MS-10 I $2.07 $1.45
    LT4275CIMS#TRPBF MS-10 I $1.51
