LTC3827 - 低I_Q、双通道、两相同步降压型控制器

LTC3827 - 低I_Q、双通道、两相同步降压型控制器 - Linear Technology（凌力尔特）

LTC3827 是一款高性能双通道降压型开关稳压控制器，用于驱动全 N 沟道同步功率MOSFET 级。一种恒定频率电流模式架构可提供一个高达 650kHz 的可锁相频率。通过使两个控制器输出级异相操作，最大限度地降低了因输入电容器 ESR 所产生的功率损耗和噪声。

80μA 的无负载静态电流延长了电池供电型系统的工作时间。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3827 具有一个精准的 0.8V 基准和一个电源良好输出指示器。4V 至 36V 的宽输入电源范围可适应所有的电池化学组成。

用于每个控制器的独立 TRACK/SS 引脚负责在启动期间使输出电压斜坡上升。电流折返可以对短路条件下的 MOSFET 热耗散加以限制。

在轻负载条件下，PLLIN/MODE 引脚可在突发模式操作、脉冲跳跃模式、或连续电感器电流模式之间进行选择。如需有引线封装版本 (28 引脚 SSOP 封装)，请查阅 LTC3827-1 的数据表。

宽输出电压范围：0.8V ≤ VOUT ≤ 10V

低工作 IQ：80μA (一个通道导通)

异相控制器降低了所需的输入电容和电源感应噪声

OPTI-LOOP; 补偿最大限度地减小了 COUT

±1% 输出电压准确度

宽 VIN 范围：4V 至 36V (操作时)

可锁相固定频率：140kHz 至 650kHz

在轻负载条件下可选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode) 操作

双路 N 沟道 MOSFET 同步驱动

非常低压差操作：99% 占空比

可调的输出电压软起动或跟踪功能

输出电流折返限制

电源良好输出电压监视器

输出过压保护

低停机 IQ：8μA

内部 LDO 从 VIN 或 VOUT 为栅极驱动供电

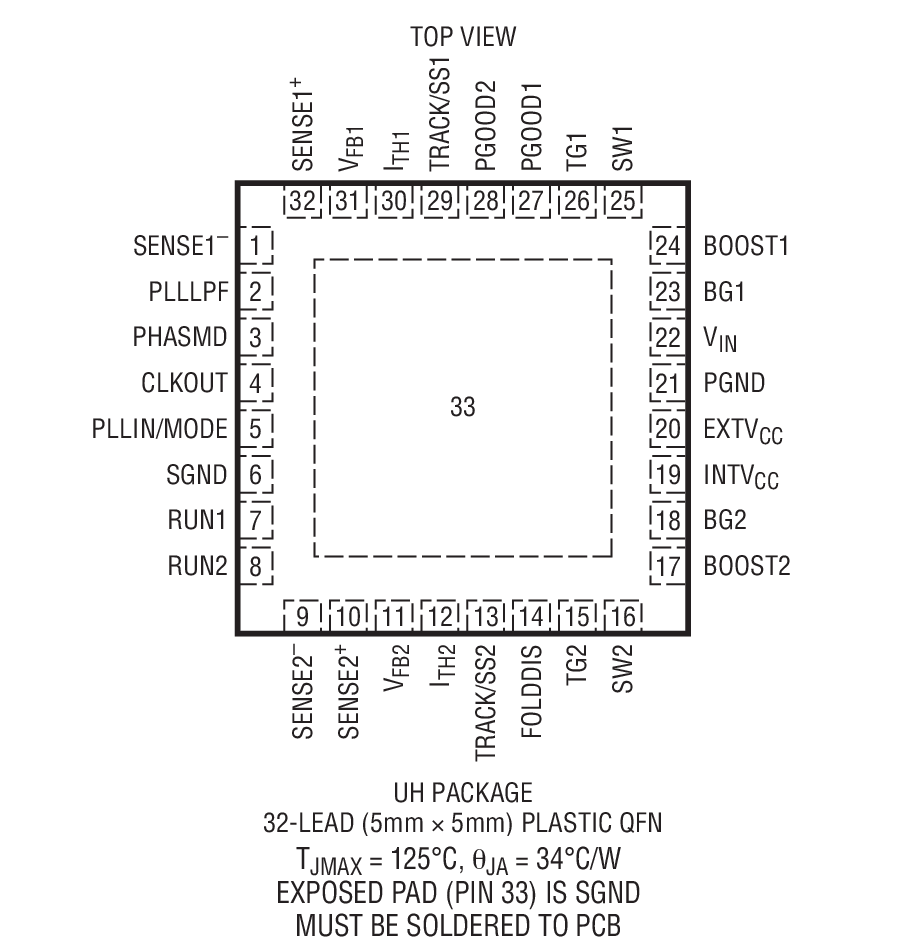

小型 5mm x 5mm QFN 封装

汽车系统

电池供电式数字设备

分布式 DC 电源系统

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3827EUH	5x5 QFN-32	E	$7.29	$5.10
LTC3827EUH#PBF	5x5 QFN-32	E	$7.29	$5.10
LTC3827EUH#TR	5x5 QFN-32	E		$5.16
LTC3827EUH#TRPBF	5x5 QFN-32	E		$5.16
LTC3827IUH#PBF	5x5 QFN-32	I	$8.79	$6.15
LTC3827IUH#TRPBF	5x5 QFN-32	I		$6.21
