当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT3756
LT3756技术文档下载：
LT3756技术文档产品手册下载
LT3756 - 典型应用图例：

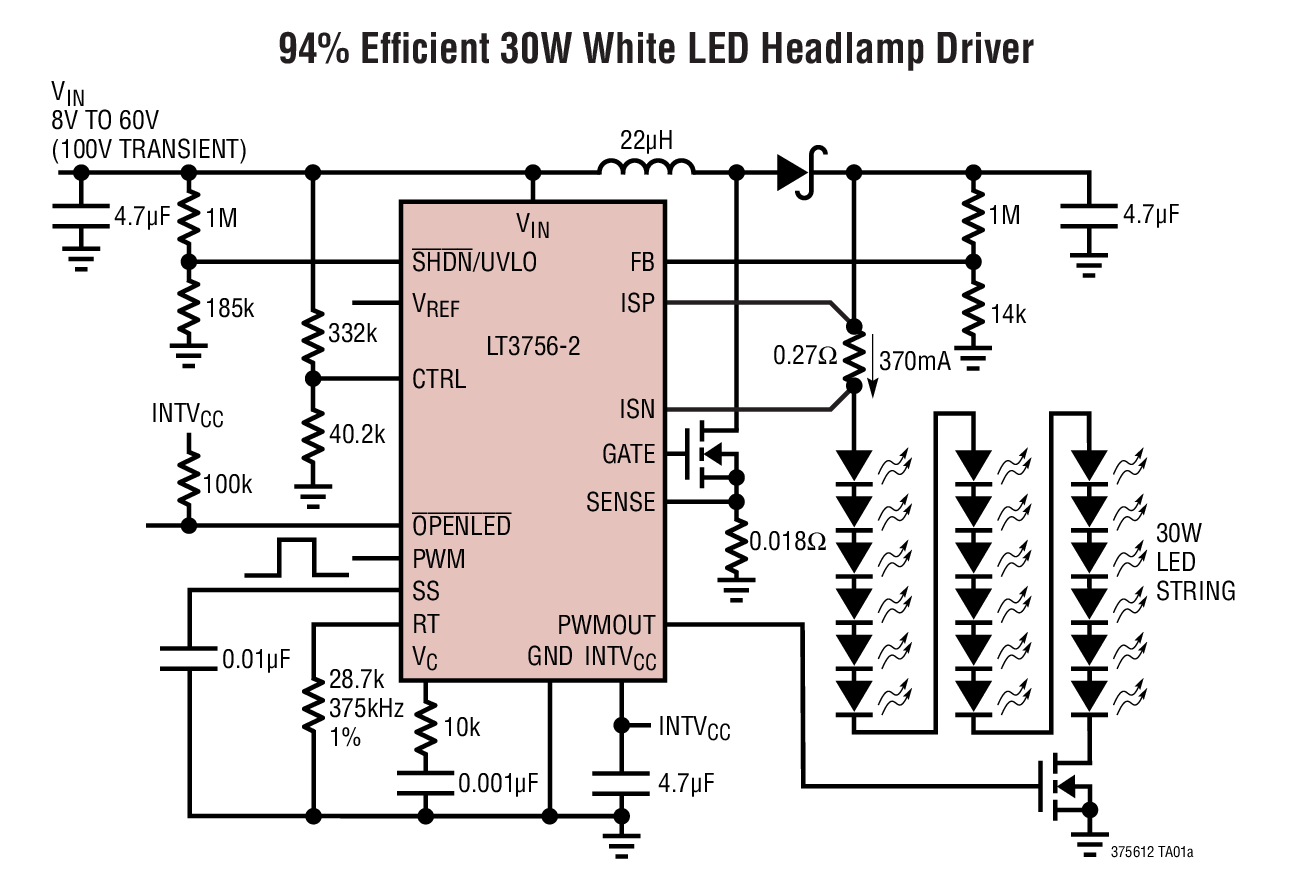

LT3756典型应用图例一

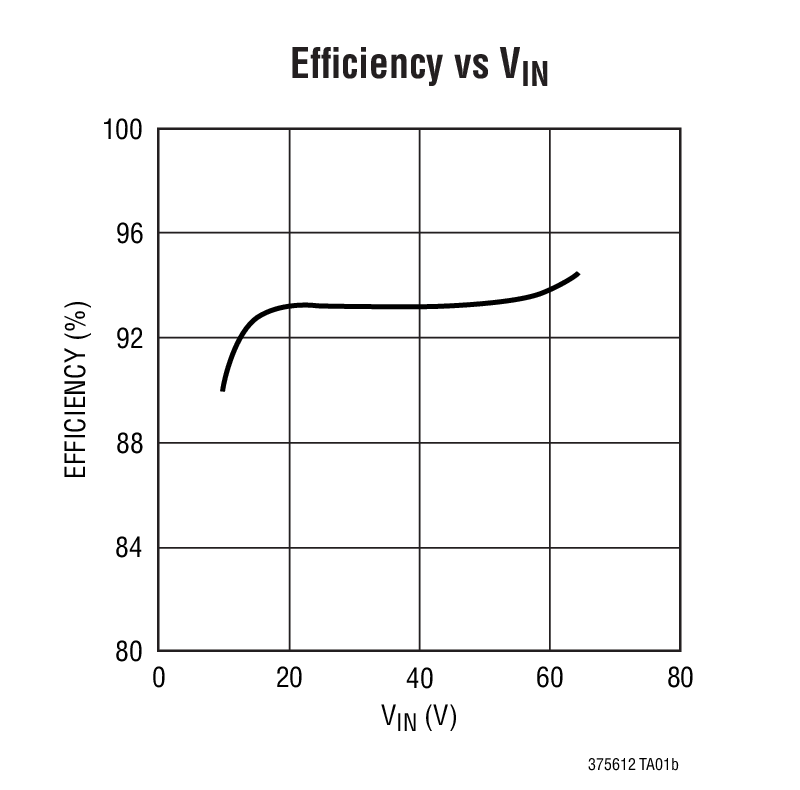

LT3756典型应用图例二
LT3756 - 封装图解：

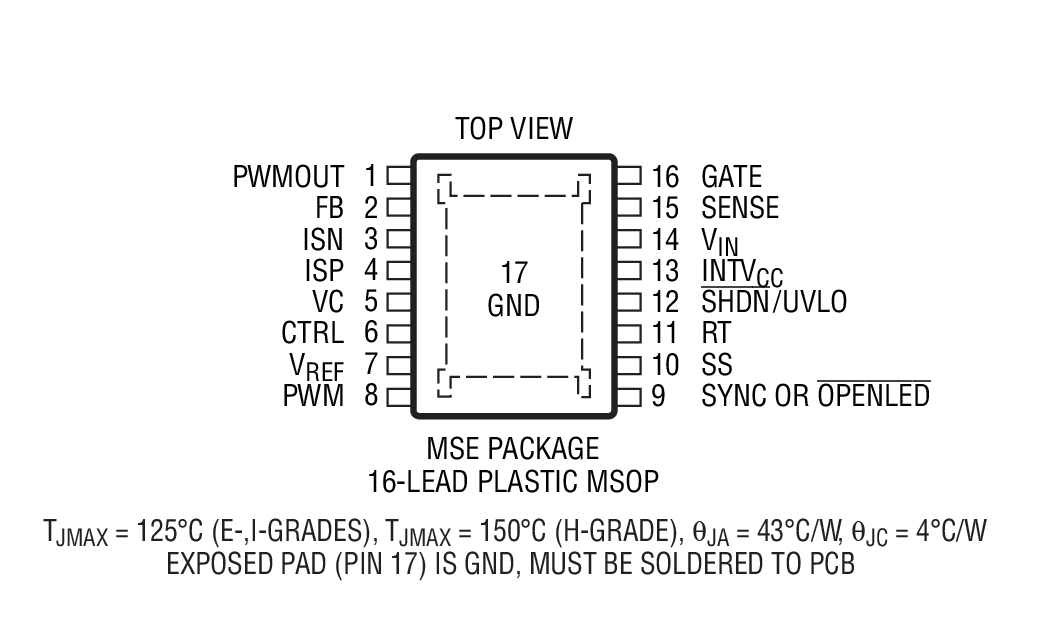

LT3756封装图解一

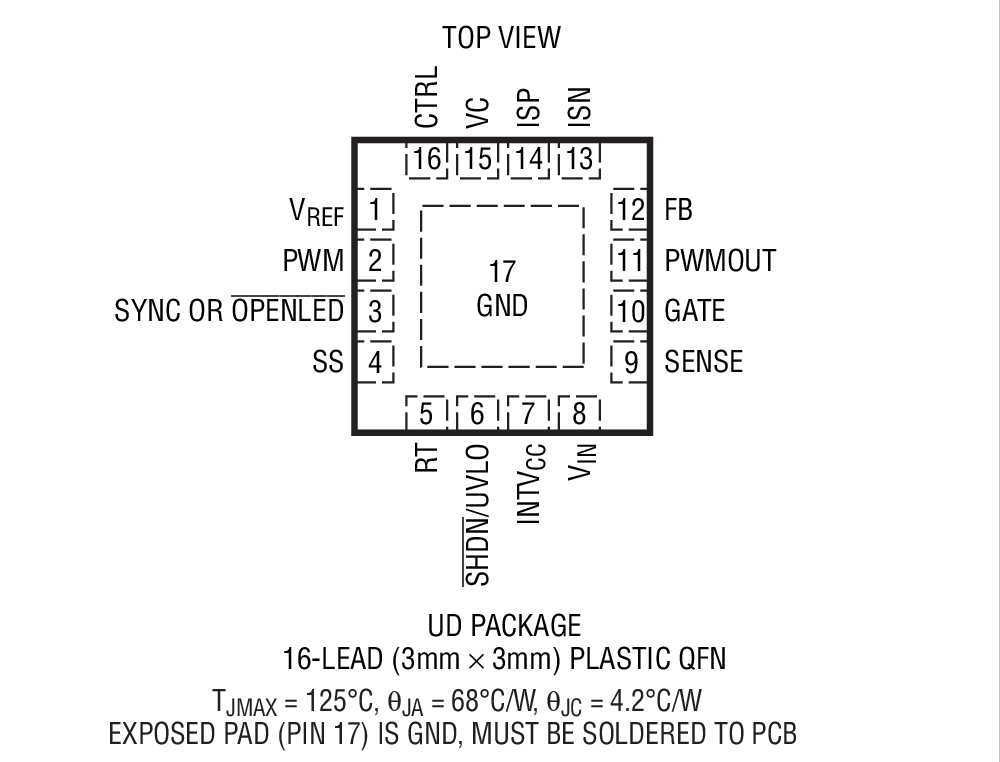

LT3756封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3756介绍

LT3756 - LT3756是100VIN、100VOUT LED 控制器

LT3756是LINEAR凌力尔特公司的一款升压型 LED 驱动器产品，LT3756是LT3756是100VIN、100VOUT LED 控制器，本站介绍了LT3756的封装应用图解、特点和优点、功能等，并给出了与LT3756相关的LINEAR元器件型号供参考。

LT3756 - LT3756是100VIN、100VOUT LED 控制器 - 升压型 LED 驱动器 - 航天和严酷环境 - 凌力尔特

LT3756 - 100VIN、100VOUT LED 控制器

LT3756/LT3756-1/LT3756-2 - 100VIN、100VOUT LED 控制器 - Linear Technology（凌力尔特）

功能描述

LT3756、LT3756-1和 LT3756-2 是 DC/DC 控制器，专为充当一个用于驱动高电流 LED 的恒定电流源而设计。它们从一个内部已调 7.15V 电源来驱动一个低端外部 N 沟道功率 MOSFET。固定频率、电流模式架构在一个很宽的电源和输出电压范围内实现了稳定操作。一个参考于地电压 FB 引脚用作多个 LED 保护功能电路的输入，而且还使转换器能够起一个恒定电压源的作用。一个频率调节引脚允许用户在 100kHz 至 1MHz 的范围内设置频率，旨在优化效率、性能或外部元件尺寸。

LT3756/LT3756-1/LT3756-2 在 LED 串的高端检测输出电流。高端电流检测是用于驱动 LED 的最灵活方案，允许采用升压、降压模式或降压-升压模式配置。PWM 输入提供了高达 3000:1 的 LED 调光比，而 CTRL 输入则提供了额外的模拟调光能力。

特点
  • 3000:1 True Color PWMTM 调光
  • 宽输入电压范围：6V 至 100V
  • 输出电压高达 100V
  • 恒定电流和恒定电压调节
  • 100mV 高端电流检测
  • 可以采用升压、降压模式、降压-升压模式、SEPIC 或反激式拓扑结构来驱动 LED
  • 可调频率范围：100kHz 至 1MHz
  • 开路 LED 保护
  • 具迟滞的可编程欠压闭锁
  • 改善的开路 LED 状态引脚 (LT3756-2)
  • 频率同步 (LT3756-1)
  • PWM 断接开关驱动器
  • CTRL 引脚提供模拟调光功能
  • 低停机电流：<1μA
  • 可编程软起动
  • 耐热性能增强型 16 引脚 QFN (3mm x 3mm) 和 MSOP 封装
    • 应用
  • 高功率 LED 应用
  • 电流限制的恒定电压应用
  • 电池充电
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3756EMSE-1#PBF MS-16E E $4.29 $3.00
    LT3756EMSE-1#TRPBF MS-16E E $3.06
    LT3756EMSE-2#PBF MS-16E E $4.29 $3.00
    LT3756EMSE-2#TRPBF MS-16E E $3.06
    LT3756EMSE#PBF MS-16E E $4.29 $3.00
    LT3756EMSE#TRPBF MS-16E E $3.06
    LT3756EUD-1#PBF 3x3 QFN-16 E $4.14 $2.90
    LT3756EUD-1#TRPBF 3x3 QFN-16 E $2.96
    LT3756EUD-2#PBF 3x3 QFN-16 E $4.14 $2.90
    LT3756EUD-2#TRPBF 3x3 QFN-16 E $2.96
    LT3756EUD#PBF 3x3 QFN-16 E $4.14 $2.90
    LT3756EUD#TRPBF 3x3 QFN-16 E $2.96
    LT3756HMSE-2#PBF MS-16E H $5.22 $3.65
    LT3756HMSE-2#TRPBF MS-16E H $3.71
    LT3756IMSE-1#PBF MS-16E I $4.86 $3.40
    LT3756IMSE-1#TRPBF MS-16E I $3.46
    LT3756IMSE-2#PBF MS-16E I $4.86 $3.40
    LT3756IMSE-2#TRPBF MS-16E I $3.46
    LT3756IMSE#PBF MS-16E I $4.86 $3.40
    LT3756IMSE#TRPBF MS-16E I $3.46
    LT3756IUD-1#PBF 3x3 QFN-16 I $4.71 $3.30
    LT3756IUD-1#TRPBF 3x3 QFN-16 I $3.36
    LT3756IUD-2#PBF 3x3 QFN-16 I $4.71 $3.30
    LT3756IUD-2#TRPBF 3x3 QFN-16 I $3.36
    LT3756IUD#PBF 3x3 QFN-16 I $4.71 $3.30
    LT3756IUD#TRPBF 3x3 QFN-16 I $3.36
    下面可能是您感兴趣的Linear Technology（凌力尔特）元器件
  • LT3796 - 具双电流检测的 100V 恒定电流和恒定电压控制器
  • LT3761 - 具内部 PWM 发生器的 60VIN LED控制器
  • LT3755/LT3755-1/LT3755-2 - 40Vin、75Vout LED 控制器
  • LT3791 - 60V、四开关、同步降压-升压型 LED 驱动器控制器
  • LTC3783 - PWM LED 驱动器及升压、反激和 SEPIC 型控制器
  • LT3956 - 80Vin、80Vout 恒定电流、恒定电压转换器
  • LT3478 - 具 True Color PWM 调光功能的 4.5A、单片式 LED 驱动器
  • LT3763 - 60V 高电流降压型 LED 驱动器控制器
  • LT3795 - 具扩频频率调制功能的 110V LED 控制器
  • LTM8042 / LTM8042-1 - μModule 升压型 LED 驱动器和电流源
