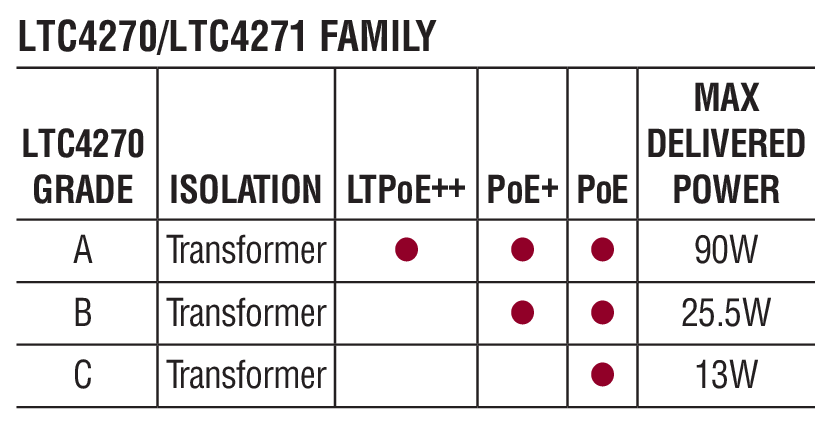

LTC4270 & LTC4271典型应用图例一

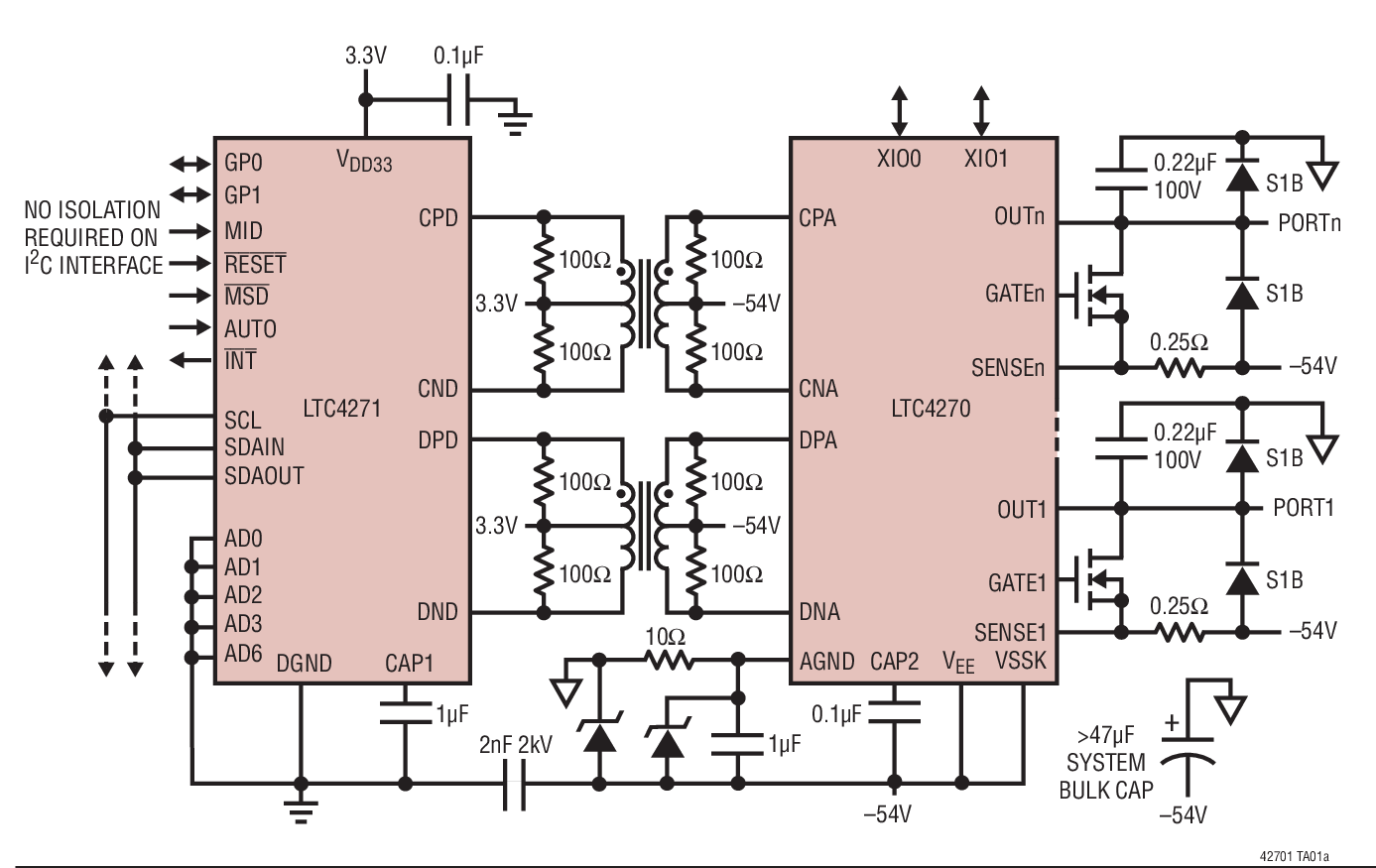

LTC4270 & LTC4271典型应用图例二
LTC4270 & LTC4271 - 封装图解：

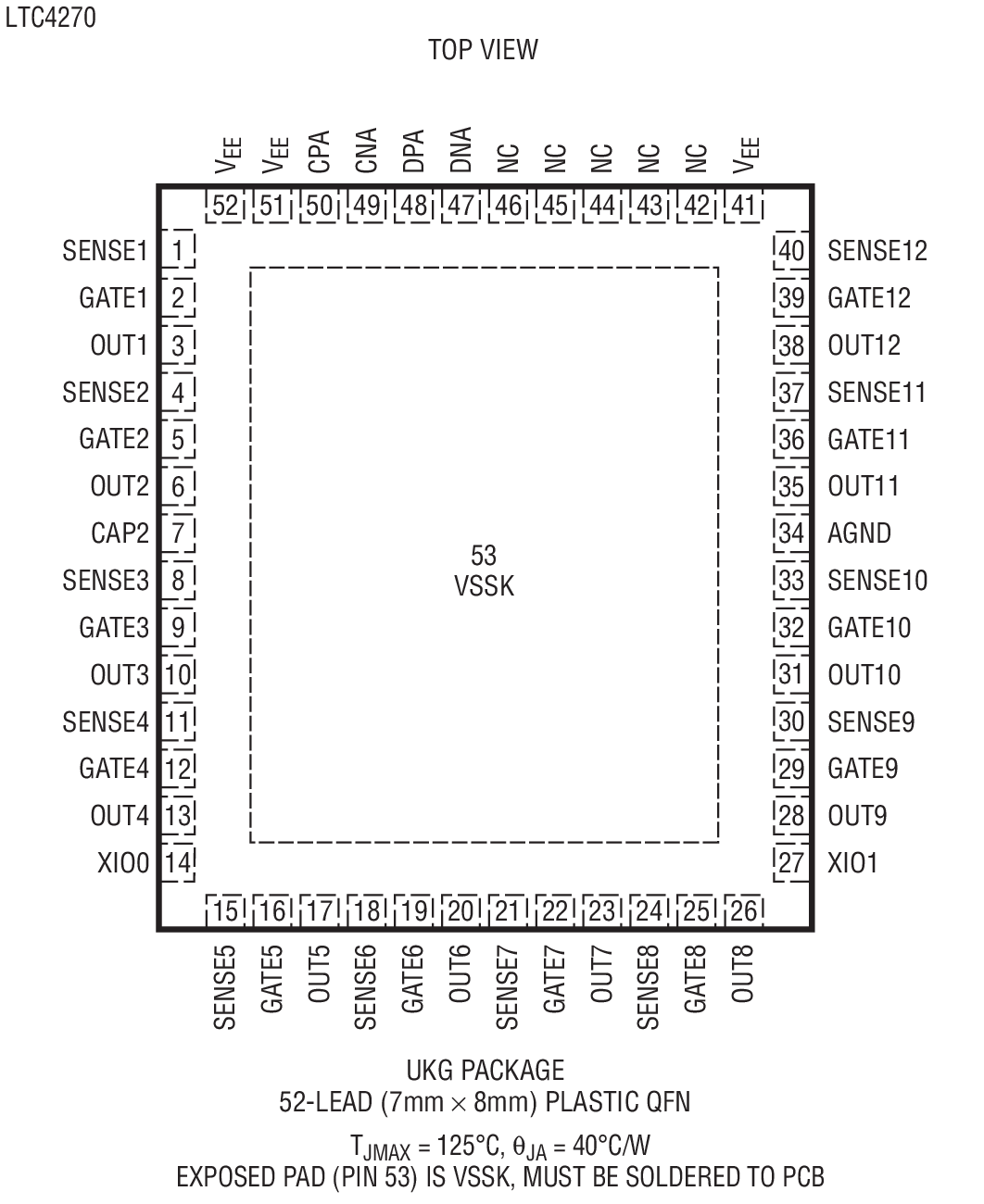

LTC4270 & LTC4271封装图解一

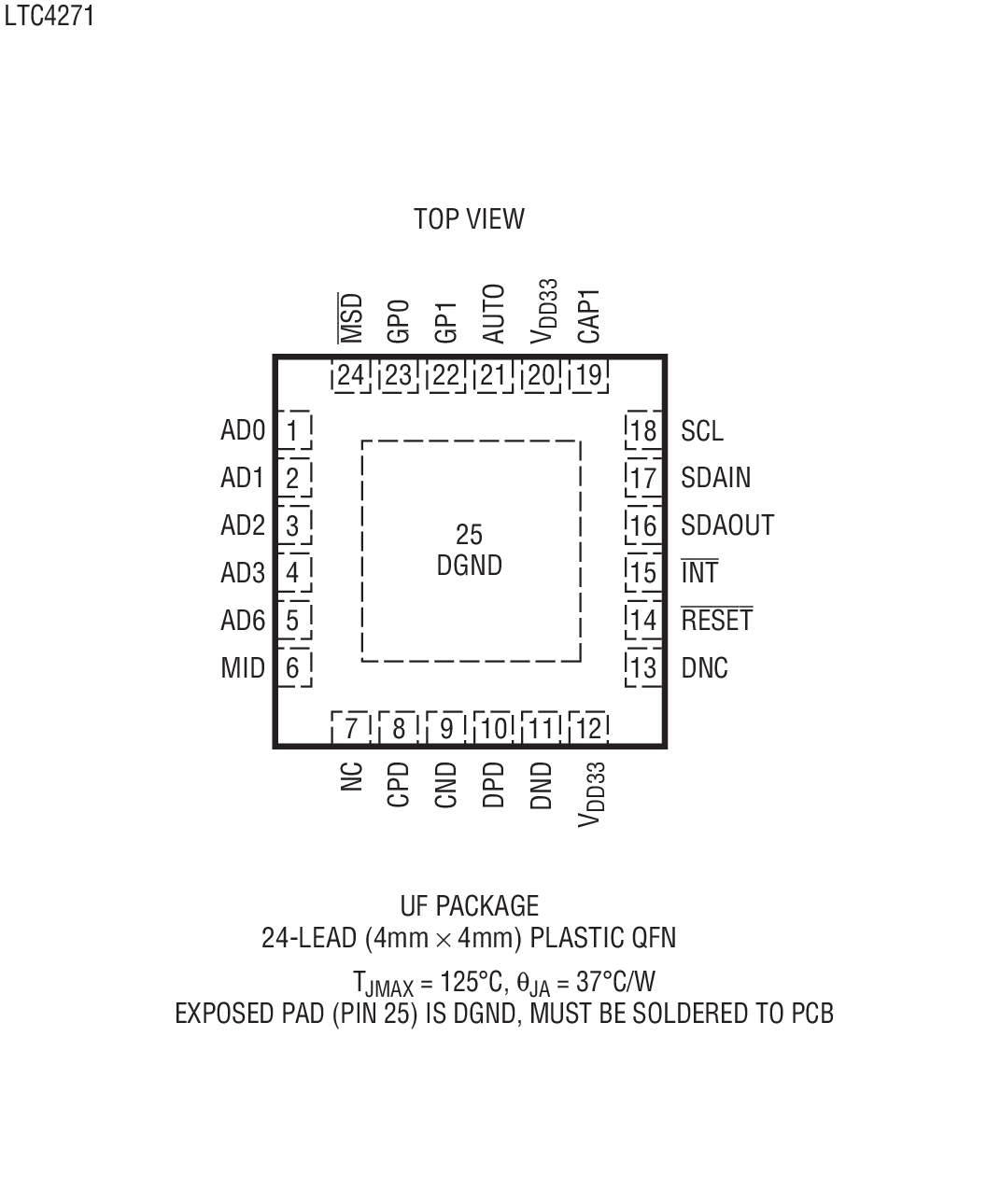

LTC4270 & LTC4271封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4270 & LTC4271介绍

LTC4270 & LTC4271 - LTC4270 & LTC4271是12 端口 PoE / PoE+ / LTPoE++ PSE 控制器

LTC4270 & LTC4271是LINEAR凌力尔特公司的一款供电设备 (PSE)产品，LTC4270 & LTC4271是LTC4270 & LTC4271是12 端口 PoE / PoE+ / LTPoE++ PSE 控制器，本站介绍了LTC4270 & LTC4271的封装应用图解、特点和优点、功能等，并给出了与LTC4270 & LTC4271相关的LINEAR元器件型号供参考。

LTC4270 & LTC4271 - LTC4270 & LTC4271是12 端口 PoE / PoE+ / LTPoE++ PSE 控制器 - 供电设备 (PSE) - 监视、控制和保护 - 凌力尔特

LTC4270 & LTC4271 - 12 端口 PoE / PoE+ / LTPoE++ PSE 控制器

LTC4270 / LTC4271 - 12 端口 PoE / PoE+ / LTPoE++ PSE 控制器 - Linear Technology（凌力尔特）

功能描述

LTC4270 / LTC4271 芯片组是 12 端口供电设备 (PSE) 控制器，专为在符合 IEEE 802.3at Type 1 和 Type 2 规范 (高功率) 的以太网供电 (PoE) 系统中使用而设计。变压器隔离型通信协议替代了昂贵的光耦合器和复杂的隔离式 3.3V 电源，从而显著地节省了 BOM 成本。通过采用低 RDS(ON) 外部 MOSFET 和 0.25Ω 检测电阻器，LTC4270 / LTC4271 芯片组提供了业界最低的热耗散。

高级电源管理功能包括每端口 12 位电流监视 ADC、DAC 可编程电流限值、以及预选端口的通用快速停机。只需申请一个免费许可证就能获得高级电源管理主机软件。PD 发现采用了一种专有的双模式 4 点检测机制，从而可确保防止 PD 误检测的超卓能力。利用两事件分级能力和一个 2s 延时定时器对中跨 PSE 提供了支持。

LTC4270 / LTC4271 包括一个可在高达 1MHz 频率下运作的 I2C 串行接口。 LTC4270 / LTC4271 具备多种功率级，可提供高达 90W 的 PD 功率。

特点
  • 12 个独立的 PSE 通道
  • 符合 IEEE 802.3at Type 1 和 Type 2 标准
  • 芯片组可提供电隔离 降低材料清单 (BOM) 成本 免除多达 6 个高速光耦合器 免除隔离型 3.3V 电源
  • 低功耗 每个通道具有 0.25Ω 的检测电阻
  • 非常高可靠性的 4 点 PD 检测 两点施加电压 两点施加电流
  • VEE 和 VPORT 监视
  • 1s 滚动 IPORT 求平均
  • 支持两对和四对输出功率
  • 1MHz I2C 兼容型串行控制接口
  • 可提供三种功率级 A 级 — LTPoE++TM：38.7W 至 90W B 级 — PoE+：25.5W C 级 — PoE：13W
  • 采用 52 引脚 7mm x 8mm (LTC4270) 和 24 引脚 4mm x 4mm (LTC4271) QFN 封装
    • 应用
  • PoE PSE 开关 / 路由器
  • PoE PSE 中跨
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4270AIUKG#PBF 7x8 QFN-52 I $14.71 $10.30
    LTC4270AIUKG#TRPBF 7x8 QFN-52 I $10.36
    LTC4270BIUKG#PBF 7x8 QFN-52 I $12.86 $9.00
    LTC4270BIUKG#TRPBF 7x8 QFN-52 I $9.06
    LTC4270CIUKG#PBF 7x8 QFN-52 I $12.86 $9.00
    LTC4270CIUKG#TRPBF 7x8 QFN-52 I $9.06
