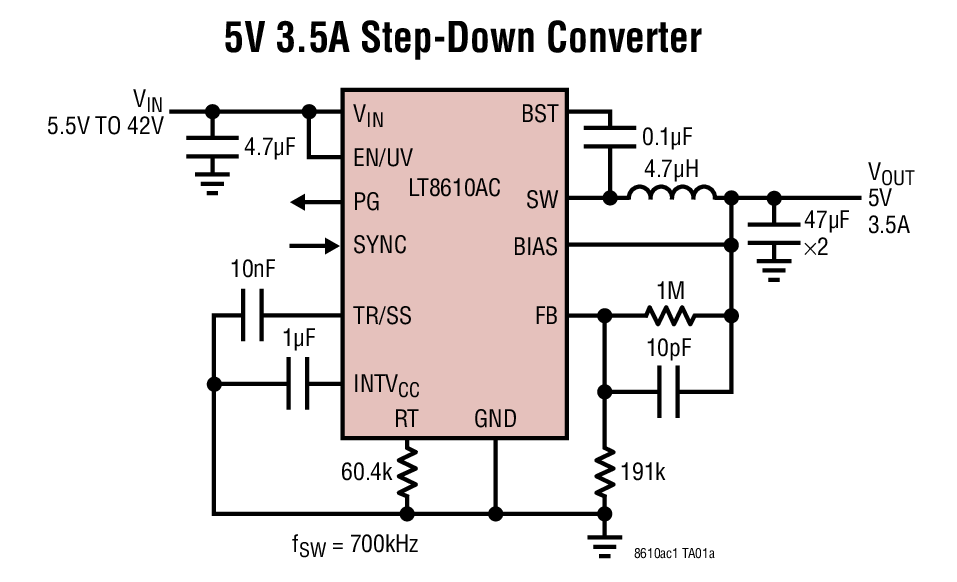

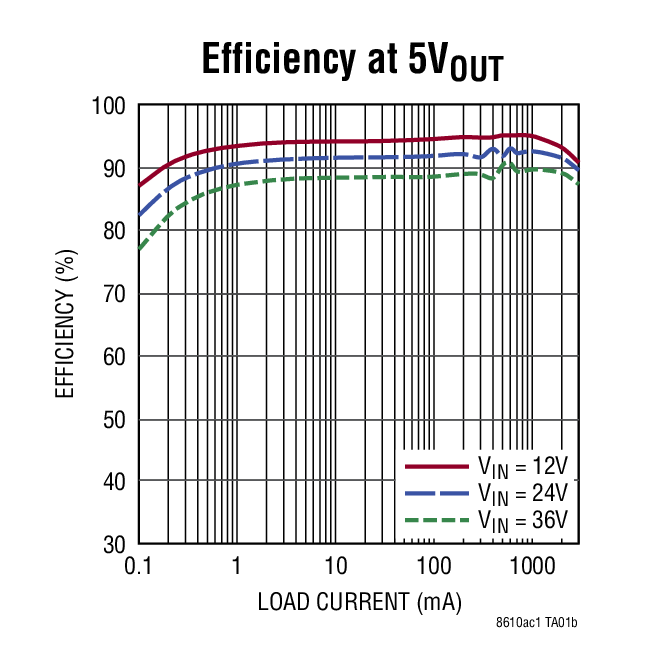

LT8610AC - 典型应用图例：

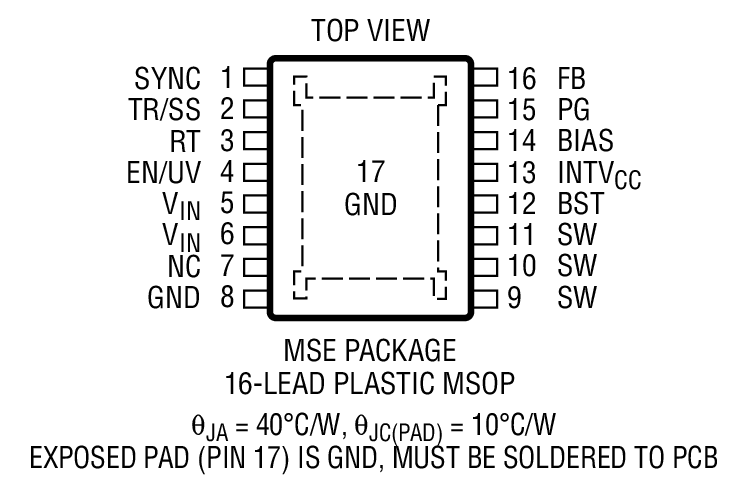

LT8610AC - 封装图解：

LINEAR凌力尔特芯片：

LT8610AC - LT8610AC是具 2.5μA 静态电流的 42V、3.5A 同步降压型稳压器

LT8610AC是LINEAR凌力尔特公司的一款微功率降压产品，LT8610AC是LT8610AC是具 2.5μA 静态电流的 42V、3.5A 同步降压型稳压器，本站介绍了LT8610AC的封装应用图解、特点和优点、功能等，并给出了与LT8610AC相关的LINEAR元器件型号供参考。

LT8610AC - LT8610AC是具 2.5μA 静态电流的 42V、3.5A 同步降压型稳压器 - 微功率降压 - 航天和严酷环境 - 凌力尔特

LT8610AC - 具 2.5μA 静态电流的 42V、3.5A 同步降压型稳压器

LT8610AC - 具 2.5μA 静态电流的 42V、3.5A 同步降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LT8610AC / LT8610AC-1是一款紧凑、高效率、高速、同步、单片式、降压型开关稳压器，其仅消耗 2.5μA 的静态电流。与 LT8610AB 相比，LT8610AC / LT8610AC-1具有较低的反馈电压 (800mV) 和较低的最小 VIN (3V)。相比于 LT8610， LT8610AC / LT8610AC-1具有与 LT8610AB 相同的附加特性：较高的最大输出电流 (3.5A)、较快的最小导通时间 (30ns) 和较高的轻负载效率。

LT8610AC / LT8610AC-1具有一个 SYNC 引脚以实现与外部时钟同步。TR / SS 引脚上的一个电容器负责设置启动期间的输出电压斜坡上升速率。当 VOUT 位于编程输出电压的 ±8% 以内及出现故障情况时，PG 标记将发出指示信号。LT8610AC-1 具有专门针对高开关频率而优化的内部补偿，从而与 LT8610AC 相比瞬态响应性能有所改善。另外，LT8610AC-1 还拥有一种将在退出压差或欠压状态时对器件实施软起动的特性，因而可抑制输出电压过冲。

反馈电压

最小 VIN

输出电流

最小导通时间

改善的 EMI

LT8610AC0.80V3.0V3.5A30ns

是

LT8610AB*0.97V3.4V3.5A30ns

是

LT8610A*0.97V3.4V3.5A30ns

是

LT8610*0.97V3.4V2.5A50ns-

* 见 LT8610A / LT8610AB 或 LT8610 的产品手册。

特点

LT8610 的特性集，加上： 3V 最小输入电压 800mV 反馈电压 3.5A 最大输出电流 30ns 快速最小接通时间改善的突发模式效率改善的 EMI

宽输入电压范围：3.4V 至 42V

超低静态电流突发模式 (Burst Mode) 操作： 2.5μA IQ (调节 12VIN 至 3.3VOUT)

高效率同步操作： 95% 效率 (在 1A，从 12VIN 产生 5VOUT) 93% 效率 (在 1A，从 12VIN 产生 3.3VOUT)

在所有情况下均可提供低压差：200mV (在 1A)

在过载情况下可安全承受电感器饱和

可调及可同步频率范围： LT8610AC: 200kHz 至 2.2MHzLT8610AC-1: 1.5MHz 至 2.2MHz

准确的 1.015V 使能引脚门限

输出软起动和跟踪

小外形的耐热性能增强型 16 引脚 MSOP 封装

应用

汽车和工业电源

GSM 电源

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT8610ACEMSE-1#PBF	MS-16E	E	$5.36	$3.75
LT8610ACEMSE-1#TRPBF	MS-16E	E		$3.81
LT8610ACEMSE#PBF	MS-16E	E	$5.36	$3.75
LT8610ACEMSE#TRPBF	MS-16E	E		$3.81
LT8610ACHMSE-1#PBF	MS-16E	H	$6.26	$4.38
LT8610ACHMSE-1#TRPBF	MS-16E	H		$4.44
LT8610ACHMSE#PBF	MS-16E	C	$6.26	$4.38
LT8610ACHMSE#TRPBF	MS-16E	C		$4.44
LT8610ACIMSE-1#PBF	MS-16E	I	$5.90	$4.13
LT8610ACIMSE-1#TRPBF	MS-16E	I		$4.19
LT8610ACIMSE#PBF	MS-16E	I	$5.90	$4.13
LT8610ACIMSE#TRPBF	MS-16E	I		$4.19
