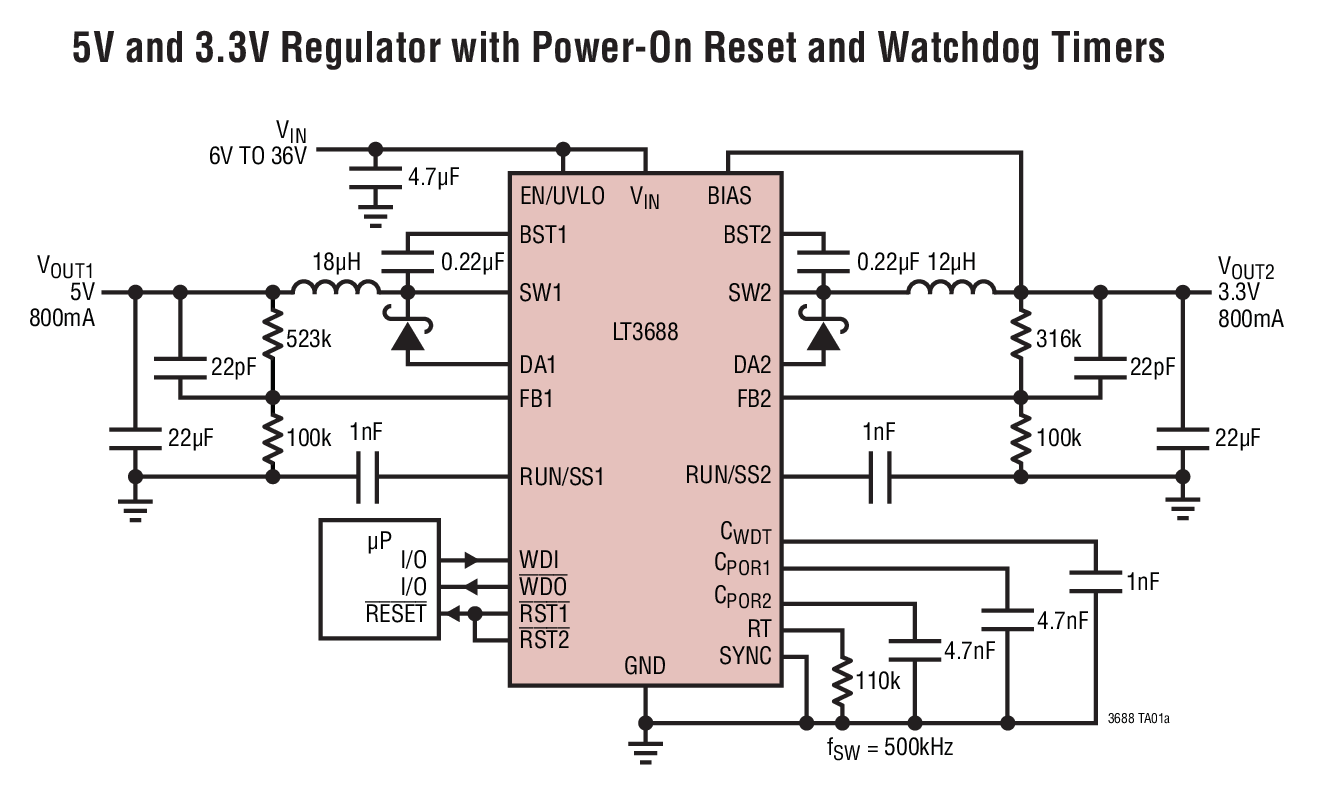

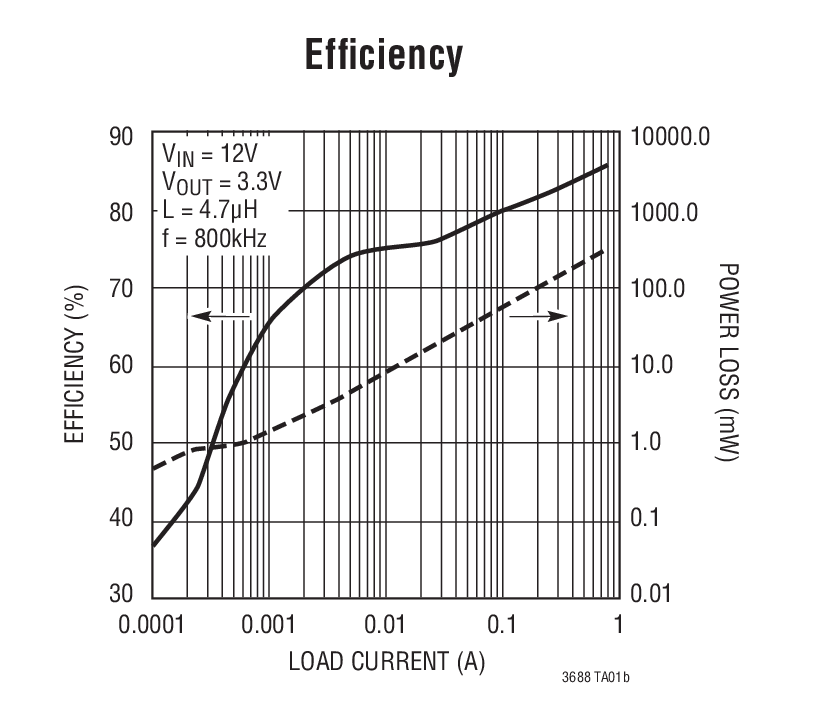

LT3688 - 典型应用图例：

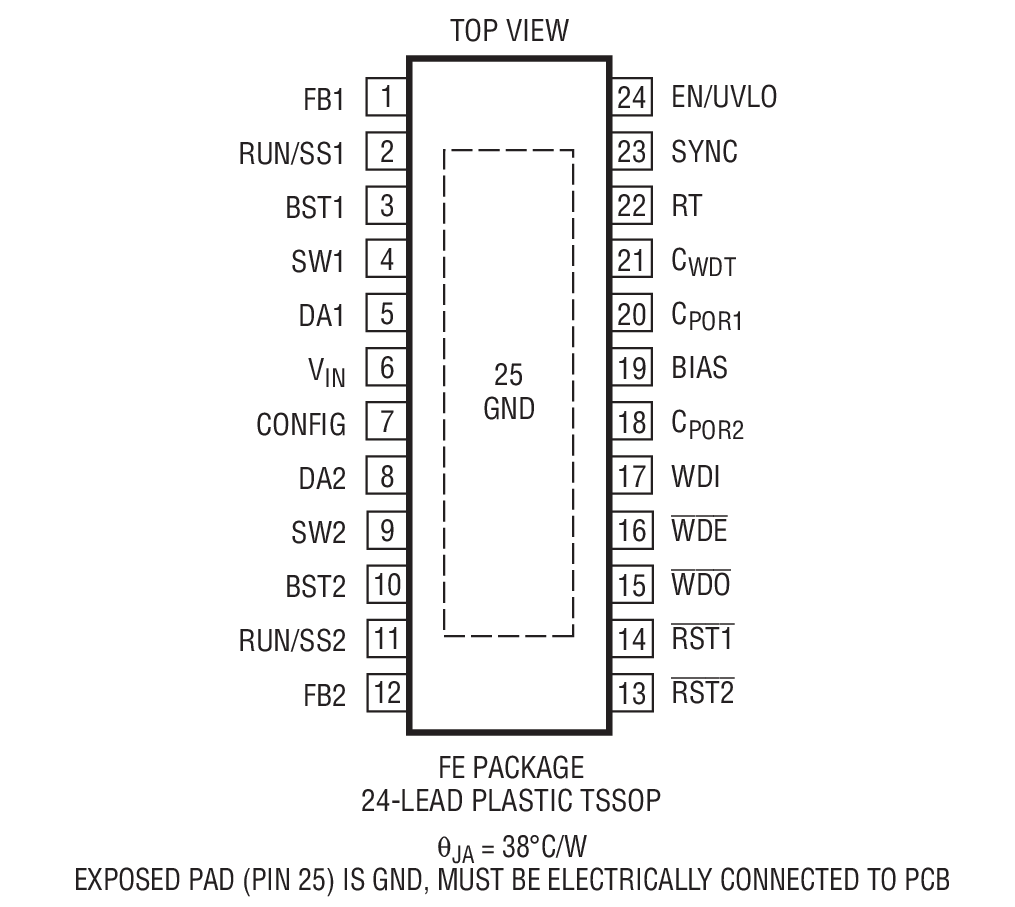

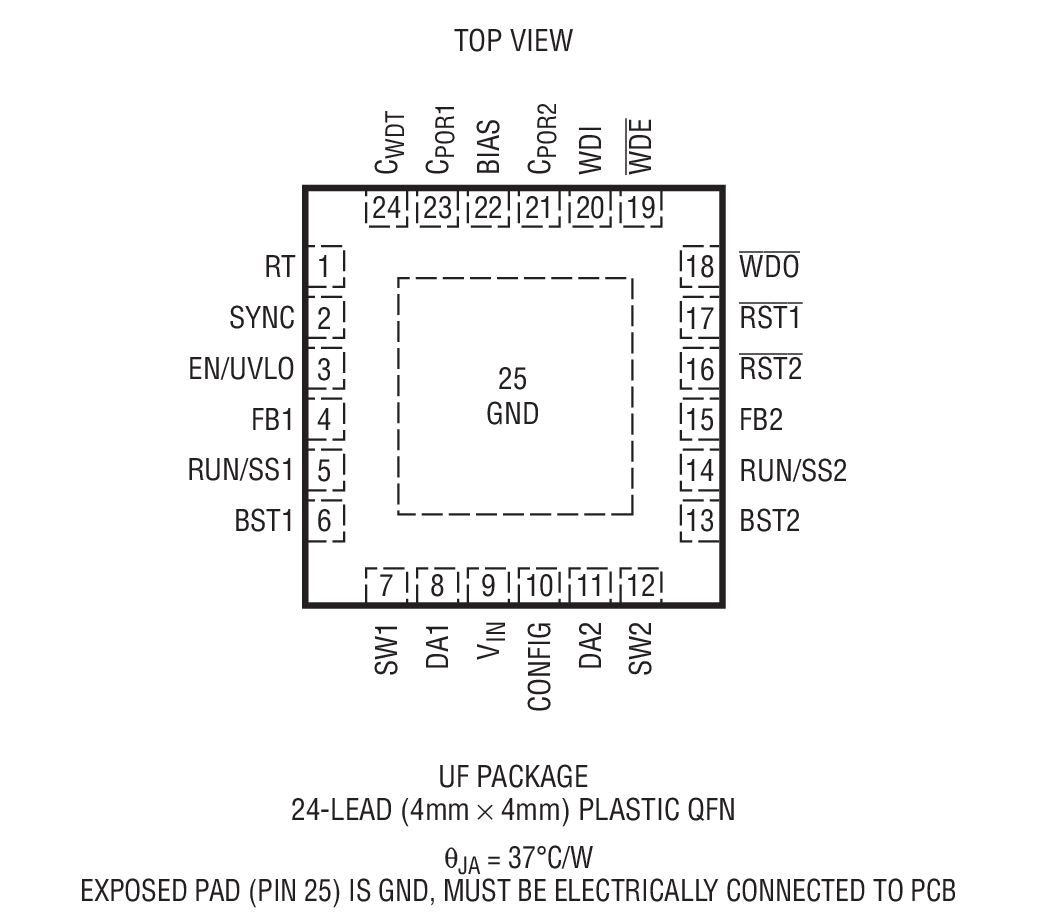

LT3688 - 封装图解：
LINEAR凌力尔特芯片：
- LT1763CS8-3.3#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC3729EUH#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT3485EDD-1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电源管理 - 专用
- DC436A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC2335ILX-16#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC1261LIS8-4#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC6905HS5-96#TRM - 集成电路（IC） > 时钟/定时 > 可编程定时器和振荡器
- LT3032EDE-12#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- REF02DH - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LT6372IUDC-1#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2315CTS8-12#TRMPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC6930IMS8-7.37#PBF - 集成电路（IC） > 时钟/定时 > 可编程定时器和振荡器
- LT1461CIS8-5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LTC3786IMSE#PBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC1772CS6#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT1913EDD#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT8500EUHH#TRPBF - 集成电路（IC） > 电源管理（PMIC） > LED 驱动器
- LT1680CN#PBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC1599BIN#PBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC3834EGN-1#PBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
LT3688 - LT3688是具上电复位和看门狗定时器的双通道 800mA 降压型开关稳压器
LT3688是LINEAR凌力尔特公司的一款多输出降压产品，LT3688是LT3688是具上电复位和看门狗定时器的双通道 800mA 降压型开关稳压器，本站介绍了LT3688的封装应用图解、特点和优点、功能等，并给出了与LT3688相关的LINEAR元器件型号供参考。
LT3688 - LT3688是具上电复位和看门狗定时器的双通道 800mA 降压型开关稳压器 - 多输出降压 - 航天和严酷环境 - 凌力尔特
LT3688 - 具上电复位和看门狗定时器的双通道 800mA 降压型开关稳压器
LT3688 - 具上电复位和看门狗定时器的双通道 800mA 降压型开关稳压器 - Linear Technology（凌力尔特）
功能描述
LT3688 是一款可调频率 (350kHz 至 2.2MHz) 双通道、单片式降压型开关稳压器，具有两个上电复位定时器和一个看门狗定时器。该稳压器可在输入电压高达 36V 的条件下正常运作。低纹波突发模式操作在低输出电流条件下维持了高效率，并在典型应用中将输出纹波抑制在 25mV 以下，且输入静态电流仅为 115μA。当 EN/UVLO 被拉至低电平时，停机电路将输入电源电流减小至 1μA 以下。
复位和看门狗超时周期均可采用外部电容器来独立调节。严格的准确度规格和干扰免疫力确保了系统的可靠复位操作，而不会产生误触发现象。如果被监视的输出电压降至编程值以下达 10%，则集电极开路 RST 引脚电平将被拉低。LT3688 看门狗定时器可监视那些聚集得过于靠近或过于疏远的看门狗脉冲下降沿。
LT3688 采用 24 引脚 TSSOP 封装和 4mm x 4mm QFN 封装，所提供的这两种封装均具有裸露衬垫以实现低热阻。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3688EFE#PBF | TSSOP-24 | E | $5.36 | $3.75 |
| LT3688EFE#TRPBF | TSSOP-24 | E | $3.81 | |
| LT3688EUF#PBF | 4x4 QFN-24 | E | $5.14 | $3.60 |
| LT3688EUF#TRPBF | 4x4 QFN-24 | E | $3.66 | |
| LT3688HFE#PBF | TSSOP-24 | H | $6.31 | $4.42 |
| LT3688HFE#TRPBF | TSSOP-24 | H | $4.48 | |
| LT3688IFE#PBF | TSSOP-24 | I | $5.96 | $4.17 |
| LT3688IFE#TRPBF | TSSOP-24 | I | $4.23 | |
| LT3688IUF#PBF | 4x4 QFN-24 | I | $5.73 | $4.01 |
| LT3688IUF#TRPBF | 4x4 QFN-24 | I | $4.07 |
