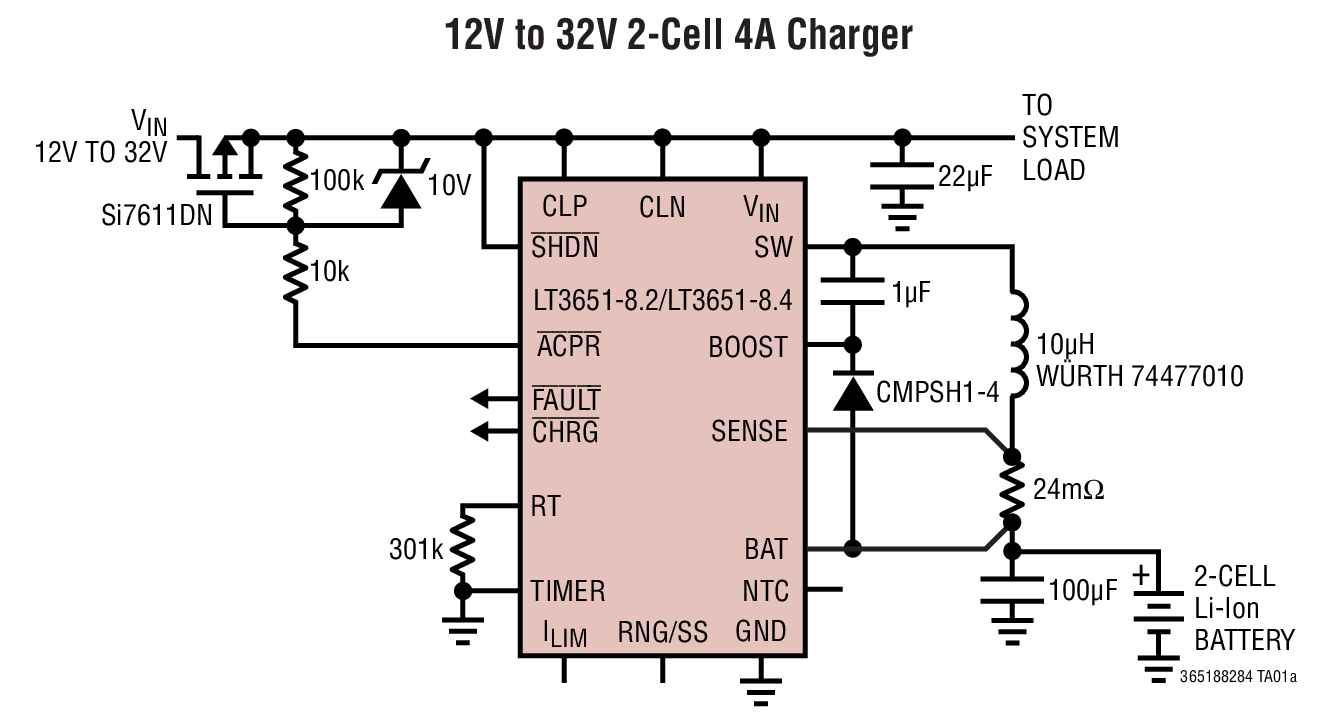

LT3651-8.4典型应用图例二
LT3651-8.4 - 封装图解：

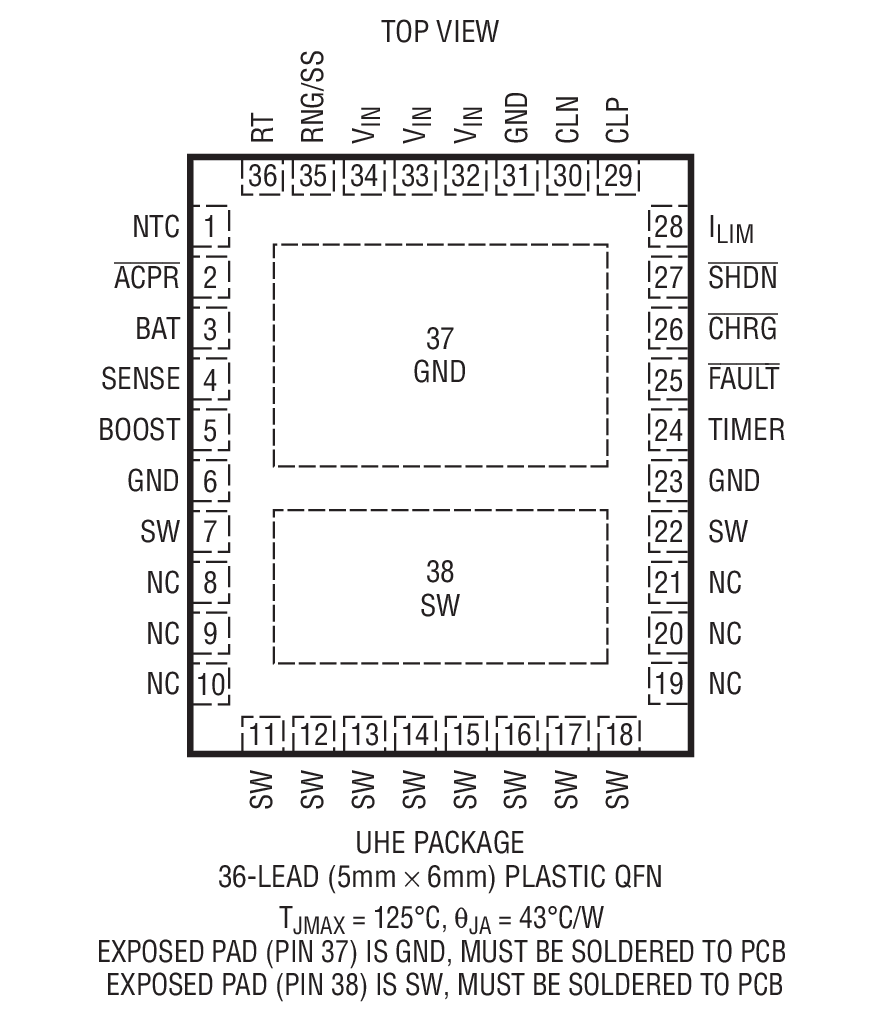

LT3651-8.4封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3651-8.4介绍

LT3651-8.4 - LT3651-8.4是单片式、4A、高电压、两节锂离子电池充电器

LT3651-8.4是LINEAR凌力尔特公司的一款开关充电器产品，LT3651-8.4是LT3651-8.4是单片式、4A、高电压、两节锂离子电池充电器，本站介绍了LT3651-8.4的封装应用图解、特点和优点、功能等，并给出了与LT3651-8.4相关的LINEAR元器件型号供参考。

LT3651-8.4 - LT3651-8.4是单片式、4A、高电压、两节锂离子电池充电器 - 开关充电器 - 电源管理 - 凌力尔特

LT3651-8.4 - 单片式、4A、高电压、两节锂离子电池充电器

LT3651-8.2 / LT3651-8.4 - 单片式、4A、高电压、两节锂离子电池充电器 - Linear Technology（凌力尔特）

功能描述

LT3651-8.2 / LT3651-8.4 是两节 4A 锂离子 / 锂聚合物电池充电器，可在 9V 至 32V 的输入电压范围内运作。一个高效的单片式平均电流模式同步开关稳压器提供了恒定电流、恒定电压充电和可编程最大充电电流。当有电池插入或电池电压下降至低于浮动电压达 2.5% 时，将起动一个充电周期。充电器终止方式可以选择充电电流或内部安全定时器超时。当充电电流降至编程最大电流的 1/10 (C/10) 时，充电电流将终止充电操作。基于定时器的充电终止方式通常设定为 3 小时，并可由用户来设置 (充电电流连续在低于 C/10 充电，直到超时为止)。一旦充电操作被终止，则 LT3651-8.2 / LT3651-8.4 将进入一种待机模式 (此时电源电流下降至 85μA)。

LT3651-8.2 / LT3651-8.4 提供了多种安全功能。可利用小的涓流充电对放电电池进行预查验，如果电池对预查验没有响应，则将发出一个指示信号。一个热敏电阻负责监视电池温度，并在电池温度超出规定范围时暂停充电操作。当芯片温度过高时，充电电流将减小。另外，当需要保持恒定的输入电流以防止输入负载过大时，充电电流也将减小。

LT3651-8.2 / LT3651-8.4 采用 5mm x 6mm 36 引脚 QFN 封装。

特点
  • 宽输入电压范围：9V 至 32V (40V 绝对最大值)
  • 可编程充电电流：高达 4A
  • 可选择的 C/10 或板上定时器充电终止
  • 动态充电速率设置 / 软起动
  • 可编程输入电流限值
  • ±0.5% 浮动电压准确度
  • ±7.5% 充电电流准确度
  • ±4% C/10 检测准确度
  • NTC 电阻器温度监视器
  • 自动再充电 (在 97.5% 浮动电压)
  • 自动预查验 (在 <70% 浮动电压)
  • 失效电池检测和自动复位
  • 平均电流模式、同步开关电源
  • 用户可编程频率
  • 扁平 (高度仅 0.75mm) 5mm x 6mm 36 引脚 QFN 封装
    • 应用
  • 工业手持式仪器
  • 12V 至 24V 汽车和重型设备
  • 台式充电座
  • 笔记本电脑
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3651EUHE-8.2#PBF 5x6 QFN-36 E $5.90 $4.13
    LT3651EUHE-8.2#TRPBF 5x6 QFN-36 E $4.19
    LT3651EUHE-8.4#PBF 5x6 QFN-36 E $5.90 $4.13
    LT3651EUHE-8.4#TRPBF 5x6 QFN-36 E $4.19
    LT3651IUHE-8.2#PBF 5x6 QFN-36 I $6.79 $4.75
    LT3651IUHE-8.2#TRPBF 5x6 QFN-36 I $4.81
    LT3651IUHE-8.4#PBF 5x6 QFN-36 I $6.79 $4.75
    LT3651IUHE-8.4#TRPBF 5x6 QFN-36 I $4.81
