LTC3371 - 具看门狗和上电复位功能的 4 通道、8A 可配置降压型 DC/DC 转换器

LTC3371 - 具看门狗和上电复位功能的 4 通道、8A 可配置降压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

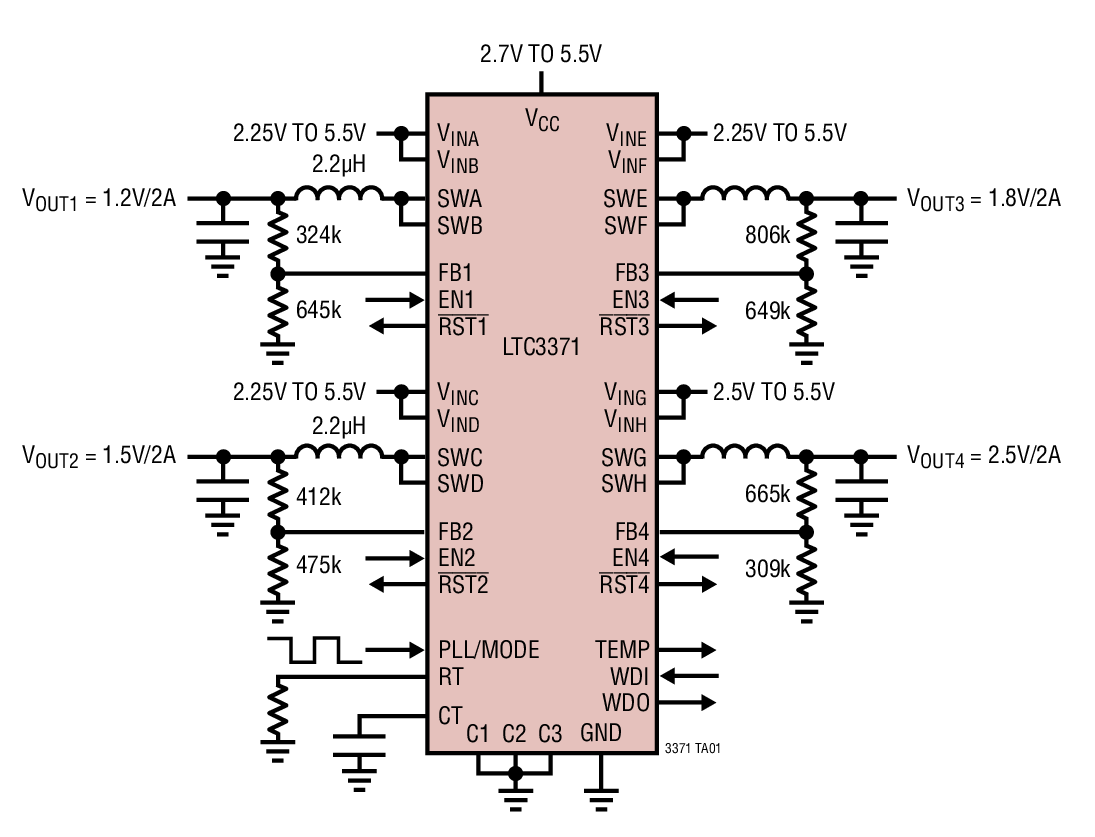

LTC3371 是一款高度灵活的多输出电源 IC。该器件包括四个被配置为共享 8 个 1A 功率级的同步降压型转换器，全部由独立的 2.25V 至 5.5V 输入来供电。

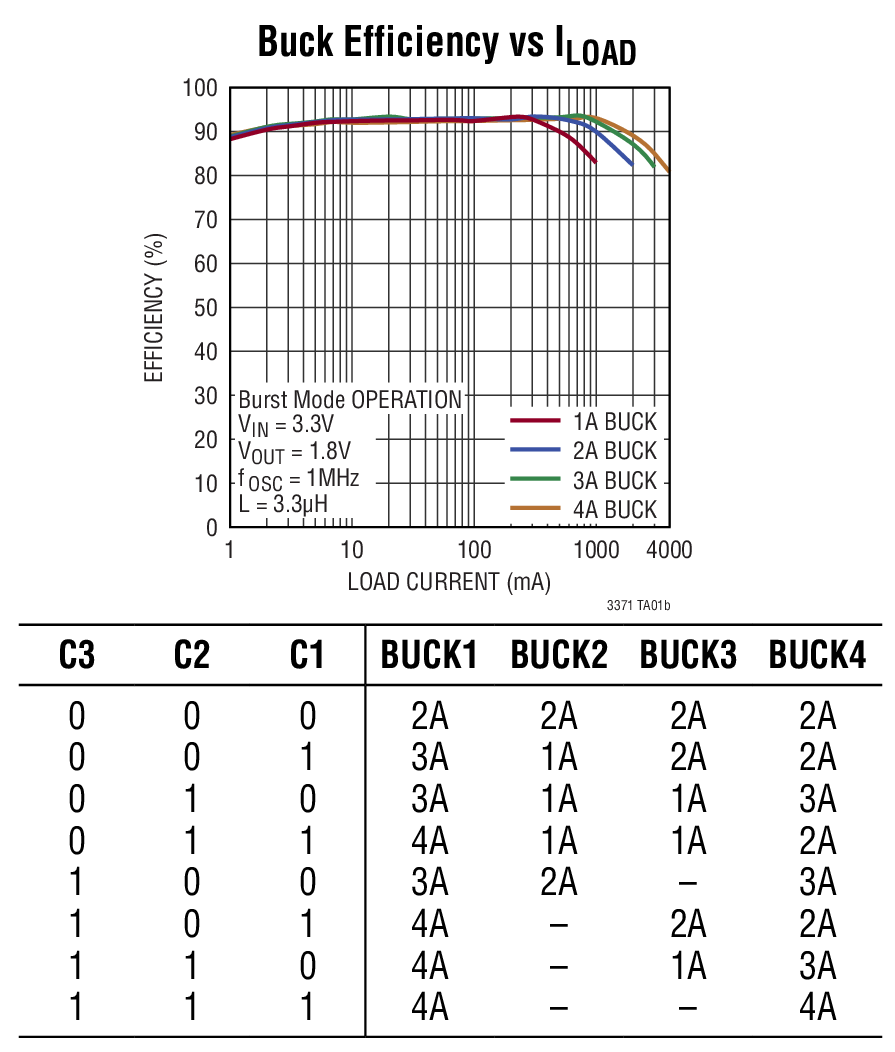

通过引脚可搭接的 C1-C3 引脚给 DC/DC 转换器分配 8 种电源配置之一。公共的降压开关频率可以利用一个外部电阻器进行设置、同步至一个外部振荡器、或设定至一个默认的内部 2MHz 时钟。所有 DC/DC 转换器的工作模式均可针对突发模式或强制连续模式操作进行编程。

CT 引脚负责设置四个独立 RST 引脚的定时参数以及看门狗定时器的定时参数。

为降低输入噪声，降压型转换器以 90° 步进进行调相。精准的使能引脚门限便于实现可靠的电源排序。LTC3371 采用扁平的 38 引脚 5mm x 7mm QFN 封装和 TSSOP 封装。

特点

8 x 1A 降压功率级可配置为 2、3 或 4 个输出通道

8 种独特的输出配置 (每个通道为 1A 至 4A)

用于每个 DC/DC 的独立 VIN 电源 (2.25V 至 5.5V)

低的无负载电源电流总值：在停机模式中为 15μA (所有通道均关断) 一个通道处于突发模式 (Burst Mode) 操作状态时为 68μA 每个附加通道为 18μA

用于自主型排序的使能引脚门限

1MHz 至 3MHz RT 可编程频率 (2MHz 默认值) 或 PLL 同步

温度监视器可指示芯片温度

CT 编程的看门狗定时器

独立的 RST 引脚指示降压处于调节状态

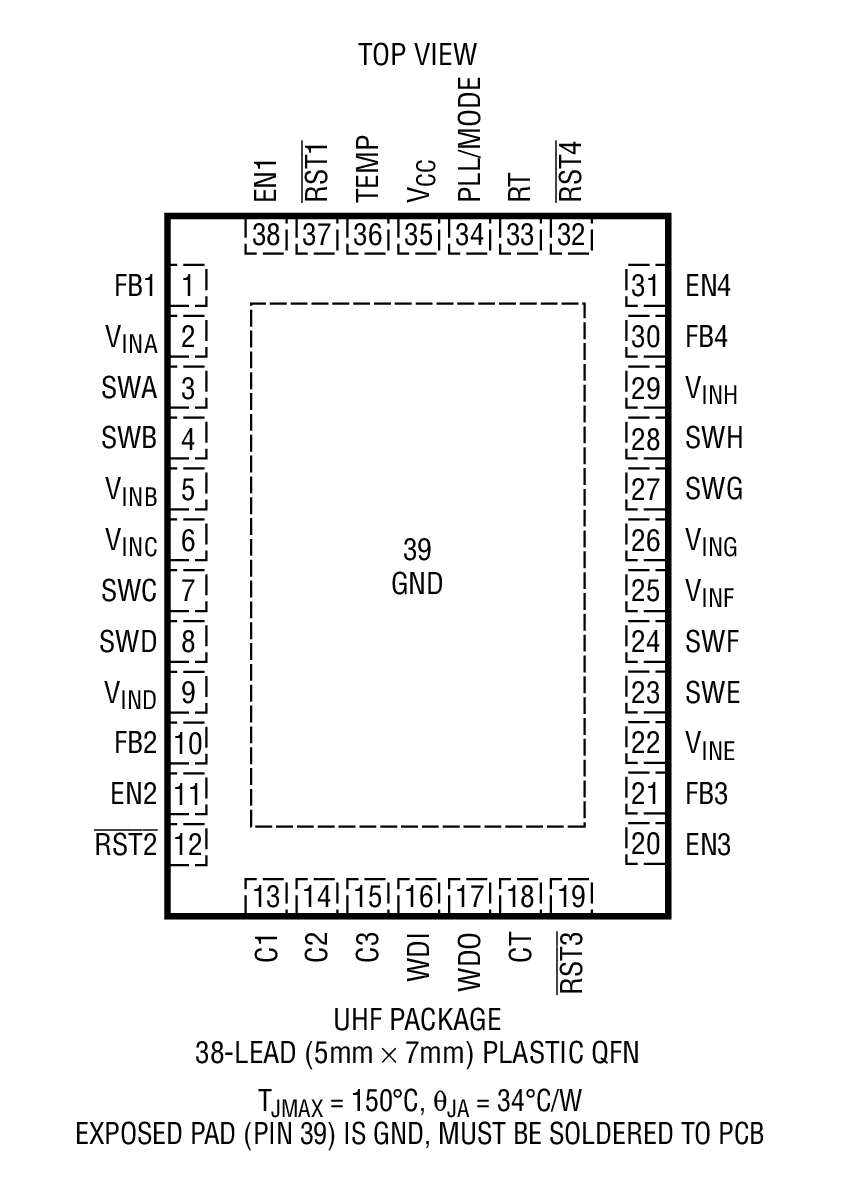

38 引脚 5mm x 7mm QFN 封装和 TSSOP 封装

应用

通用型多通道电源：汽车、工业、分布式电源系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3371EFE#PBF	TSSOP-38	E	$6.43	$4.50
LTC3371EFE#TRPBF	TSSOP-38	E		$4.56
LTC3371EUHF#PBF	5x7 QFN-38	E	$5.93	$4.15
LTC3371EUHF#TRPBF	5x7 QFN-38	E		$4.21
LTC3371HFE#PBF	TSSOP-38	H	$7.57	$5.30
LTC3371HFE#TRPBF	TSSOP-38	H		$5.36
LTC3371HUHF#PBF	5x7 QFN-38	H	$6.93	$4.85
LTC3371HUHF#TRPBF	5x7 QFN-38	H		$4.91
LTC3371IFE#PBF	TSSOP-38	I	$7.07	$4.95
LTC3371IFE#TRPBF	TSSOP-38	I		$5.01
LTC3371IUHF#PBF	5x7 QFN-38	I	$6.50	$4.55
LTC3371IUHF#TRPBF	5x7 QFN-38	I		$4.61
