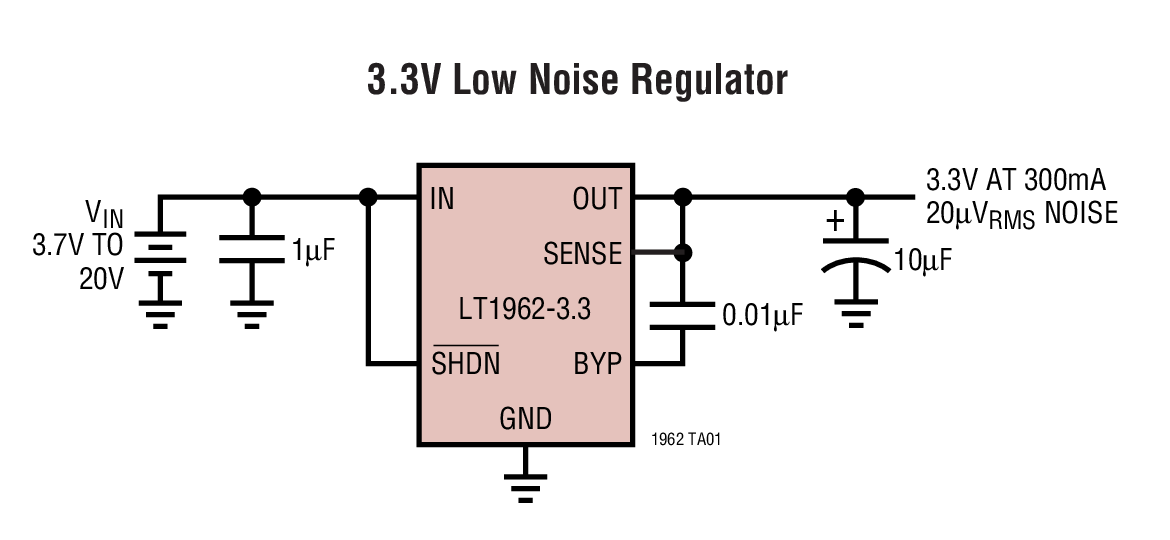

LT1962典型应用图例一

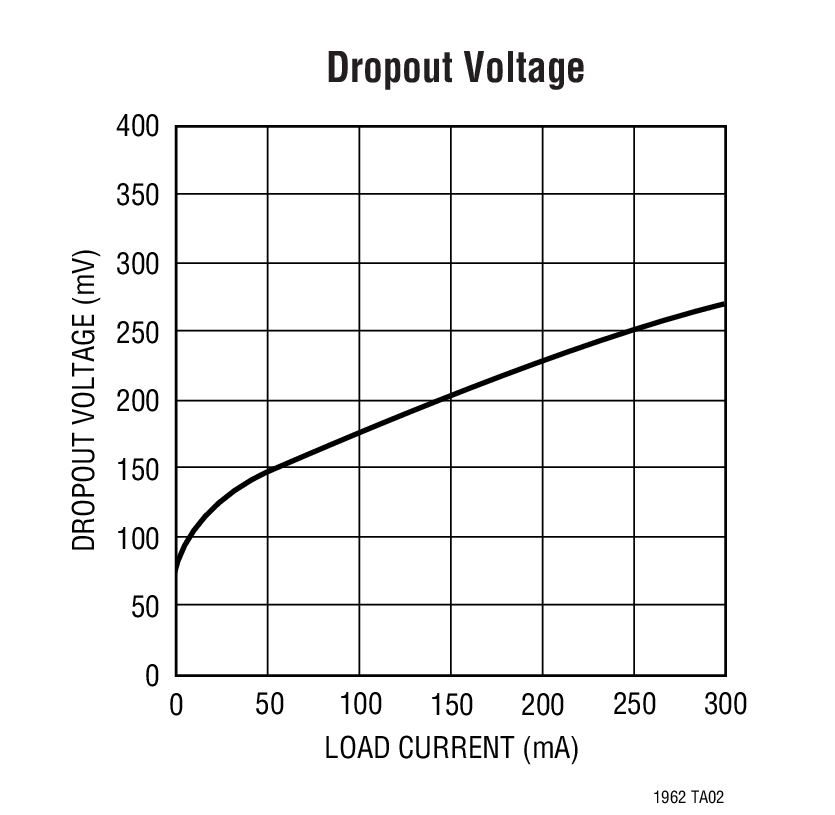

LT1962典型应用图例二
LT1962 - 封装图解:

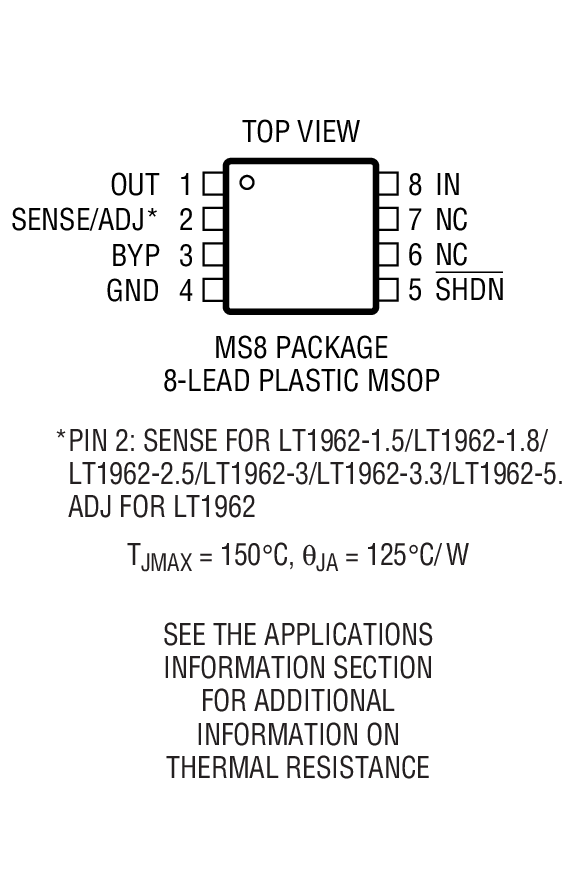

LT1962封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1962介绍
LT1962 - LT1962是300mA、低噪声 、微功率 LDO 稳压器

LT1962是Linear公司的一款正稳压器产品,LT1962是300mA、低噪声 、微功率 LDO 稳压器,本站介绍了LT1962的封装应用图解、特点和优点、功能等,并给出了与LT1962相关的凌力尔特元器件型号供参考。

LT1962 - 300mA、低噪声 、微功率 LDO 稳压器

LT1962 - 300mA、低噪声 、微功率 LDO 稳压器 - Linear Technology(凌力尔特)

功能描述

LT1962 系列是微功率、低噪声、低压差稳压器。这些器件能提供 300mA 的输出电流和一个 270mV 的压差电压。它们专为在电池供电型系统中使用而设计,30μA 的低静态电流使其成为一种理想的选择。静态电流处于良好受控状态;与其他许多稳压器不同,此系列器件的静态电流在压差情况下不会增大。

LT1962 稳压器的一个关键特点是低输出噪声。通过增设一个外部 0.01μF 旁路电容器,输出噪声在 10Hz 至 100kHz 带宽内降至 20μVRMS。LT1962 稳压器可在采用低至 3.3μF 输出电容器时保持稳定。可以使用小的陶瓷电容器,而不像其他稳压器那样需要串联电阻。

内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。这些器件可提供 1.5V、1.8V、2.5V、3V、3.3V 和 5V 的固定输出电压,并可用作一款具 1.22V 基准电压的可调型器件。LT1962 稳压器采用 8 引脚 MSOP 封装。

特点
  • 低噪声:20μVRMS (10Hz 至 100kHz)
  • 输出电流:300mA
  • 低静态电流:30μA
  • 宽输入电压范围:1.8V 至 20V
  • 低压差电压:270mV
  • 非常低的停机电流:< 1μA
  • 无需保护二极管
  • 固定输出电压:1.5V、1.8V、2.5V、3V、3.3V、5V
  • 可调输出范围:1.22V 至 20V
  • 可在采用 3.3μF 输出电容器时保持稳定
  • 可在采用铝电容器、钽电容器或陶瓷电容器时保持稳定
  • 反向电池保护
  • 无反向电流
  • 过流和过热保护
  • 8 引脚 MSOP 封装
  • 应用
  • 蜂窝电话
  • 电池供电型系统
  • 对噪声敏感的仪表系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1962EMS8 MS-8 E $2.00 $1.65
    LT1962EMS8-1.5 MS-8 E $2.00 $1.65
    LT1962EMS8-1.5#PBF MS-8 E $2.00 $1.65
    LT1962EMS8-1.5#TR MS-8 E $1.71
    LT1962EMS8-1.5#TRPBF MS-8 E $1.71
    LT1962EMS8-1.8 MS-8 E $2.00 $1.65
    LT1962EMS8-1.8#PBF MS-8 E $2.00 $1.65
    LT1962EMS8-1.8#TR MS-8 E $1.71
    LT1962EMS8-1.8#TRPBF MS-8 E $1.71
    LT1962EMS8-2.5 MS-8 E $2.00 $1.65
    LT1962EMS8-2.5#PBF MS-8 E $2.00 $1.65
    LT1962EMS8-2.5#TR MS-8 E $1.71
    LT1962EMS8-2.5#TRPBF MS-8 E $1.71
    LT1962EMS8-3 MS-8 E $2.00 $1.65
    LT1962EMS8-3.3 MS-8 E $2.00 $1.65
    LT1962EMS8-3.3#PBF MS-8 E $2.00 $1.65
    LT1962EMS8-3.3#TR MS-8 E $1.71
    LT1962EMS8-3.3#TRPBF MS-8 E $1.71
    LT1962EMS8-3#PBF MS-8 E $2.00 $1.65
    LT1962EMS8-3#TR MS-8 E $1.71
    LT1962EMS8-3#TRPBF MS-8 E $1.71
    LT1962EMS8-5 MS-8 E $2.00 $1.65
    LT1962EMS8-5#PBF MS-8 E $2.00 $1.65
    LT1962EMS8-5#TR MS-8 E $1.71
    LT1962EMS8-5#TRPBF MS-8 E $1.71
    LT1962EMS8#PBF MS-8 E $2.00 $1.65
    LT1962EMS8#TR MS-8 E $1.71
    LT1962EMS8#TRPBF MS-8 E $1.71
    LT1962IMS8#PBF MS-8 I $2.71 $1.90
    LT1962IMS8#TRPBF MS-8 I $1.96
