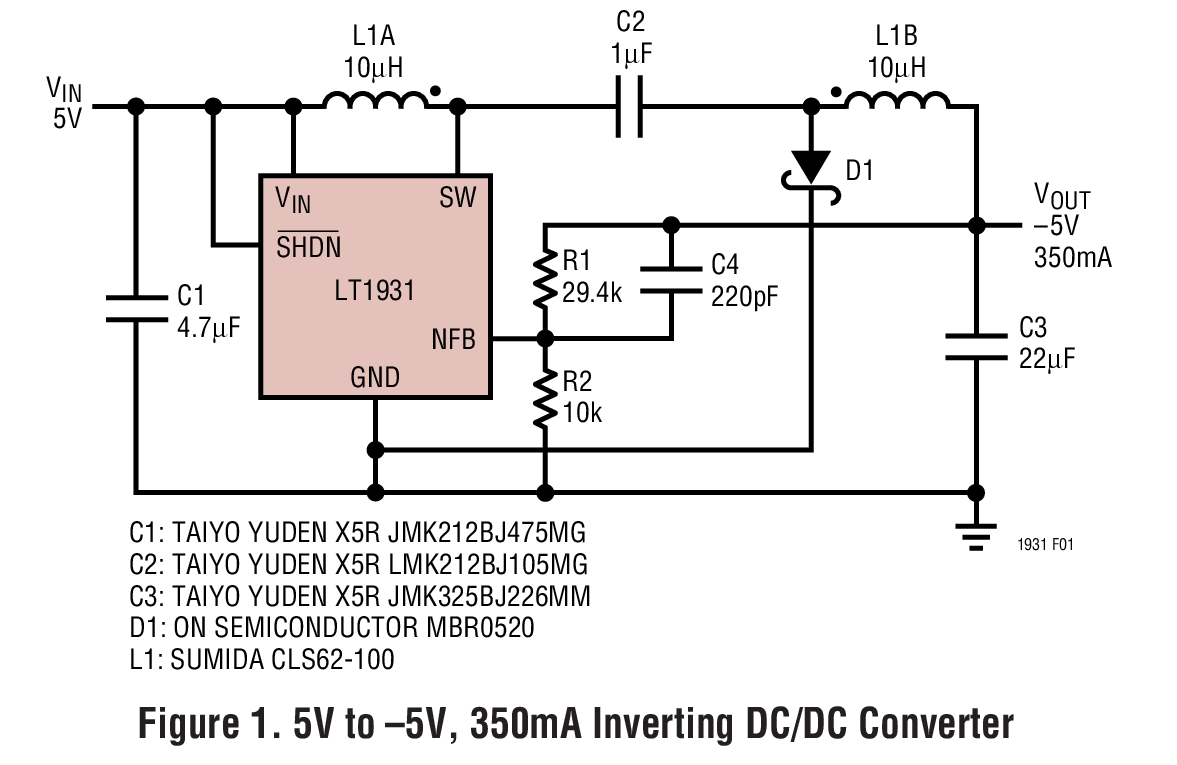

LT1931A典型应用图例一

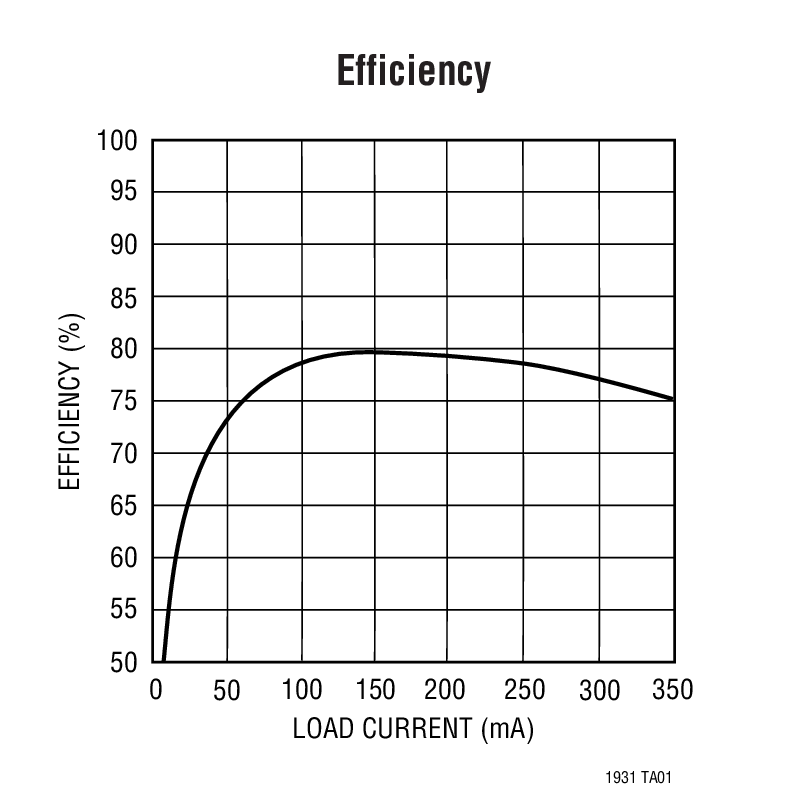

LT1931A典型应用图例二
LT1931A - 封装图解：

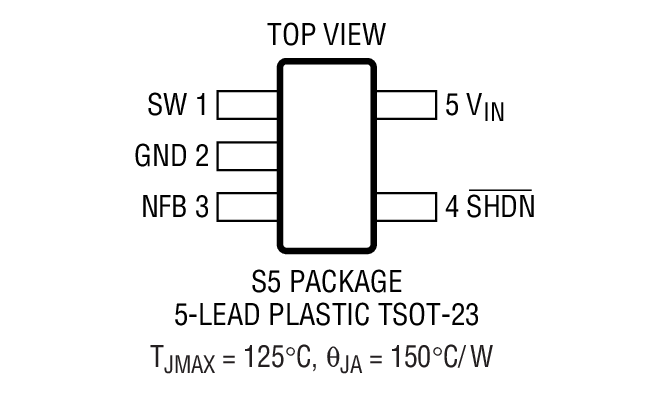

LT1931A封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1931A介绍

LT1931A - LT1931A是ThinSOT 封装的 1.2MHz 负输出 DC/DC 转换器

LT1931A是LINEAR凌力尔特公司的一款负输出稳压器产品，LT1931A是LT1931A是ThinSOT 封装的 1.2MHz 负输出 DC/DC 转换器，本站介绍了LT1931A的封装应用图解、特点和优点、功能等，并给出了与LT1931A相关的LINEAR元器件型号供参考。

LT1931A - LT1931A是ThinSOT 封装的 1.2MHz 负输出 DC/DC 转换器 - 负输出稳压器 - 电源管理 - 凌力尔特

LT1931A - ThinSOT 封装的 1.2MHz 负输出 DC/DC 转换器

LT1931 - ThinSOT 封装的 1.2MHz 负输出 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LT1931 / LT1931A 是业界功率最高的 SOT-23 封装电流模式负输出 DC/DC 转换器。这两种器件采用了允许在一个小占位面积内产生大电流输出的 1A 集成开关。LT1931 的开关频率为 1.2MHz，而 LT1931A 的开关频率为 2.2MHz。这些高开关速度使得能够采用高度仅 2mm 或以下的纤巧型低成本电容器和电感器。LT1931 能够由一个 5V 电源产生 -5V/350mA 或 -12V/150mA 输出；LT1931A 则可在采用小得多的电感器的情况下产生 -5V/300mA 输出。这两款器件均可容易地进行引脚对引脚的升级，以适合功率更高的 LT1611 应用。

LT1931 / LT1931A 的操作采用一种双电感器负输出拓扑结构，该结构对输入侧和输出侧的电流均进行滤波处理。当采用陶瓷输出电容器时，可获得接近 1mVP-P 的极低输出电压波纹。固定频率开关确保能够获得一个没有低频噪声的干净输出，而在采用充电泵解决方案时，低频噪声通常会出现。在大负载阶跃期间，低阻抗输出保持在标称值的 1% 以内。36V 开关允许 VIN 至 VOUT 的差分电压高达 34V。

LT1931 / LT1931A 采用 5 引脚 ThinSOT 封装。

特点
  • 1.2MHz/2.2MHz 固定频率操作
  • 非常低噪声：1mVP-P 输出波纹
  • 可由 5V 输入产生 -5V/350mA 输出
  • 可由 5V 输入产生 -12V/150mA 输出
  • 采用小型表面贴装组件
  • 宽输入范围：2.6V 至 16V
  • 低停机电流：<1μA
  • 低 VCESAT 开关：400mV/1A
  • 与 LT1611 引脚兼容
  • 采用扁平 (高度仅 1mm) 的 ThinSOTTM 封装
    • 应用
  • 磁盘驱动器 MR 磁头偏置
  • 数码相机 CCD 偏置
  • LCD 偏置
  • GaAs FET 偏置
  • 本机低噪声 / 低阻抗负电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1931AES5 SOT-23 E $2.46
    LT1931AES5#PBF SOT-23 E $2.46
    LT1931AES5#TR SOT-23 E $2.46 $2.06
    LT1931AES5#TRM SOT-23 E $2.46 $2.08
    LT1931AES5#TRMPBF SOT-23 E $2.46 $2.08
    LT1931AES5#TRPBF SOT-23 E $2.46 $2.06
    LT1931AIS5 SOT-23 I $3.07
    LT1931AIS5#PBF SOT-23 I $3.07
    LT1931AIS5#TR SOT-23 I $3.07 $2.16
    LT1931AIS5#TRM SOT-23 I $3.07 $2.18
    LT1931AIS5#TRMPBF SOT-23 I $3.07 $2.18
    LT1931AIS5#TRPBF SOT-23 I $3.07 $2.16
    LT1931ES5 SOT-23 E $2.46
    LT1931ES5#PBF SOT-23 E $2.46
    LT1931ES5#TR SOT-23 E $2.46 $2.06
    LT1931ES5#TRM SOT-23 E $2.46 $2.08
    LT1931ES5#TRMPBF SOT-23 E $2.46 $2.08
    LT1931ES5#TRPBF SOT-23 E $2.46 $2.06
    LT1931IS5 SOT-23 I $3.07
    LT1931IS5#PBF SOT-23 I $3.07
    LT1931IS5#TR SOT-23 I $3.07 $2.16
    LT1931IS5#TRM SOT-23 I $3.07 $2.18
    LT1931IS5#TRMPBF SOT-23 I $3.07 $2.18
    LT1931IS5#TRPBF SOT-23 I $3.07 $2.16
