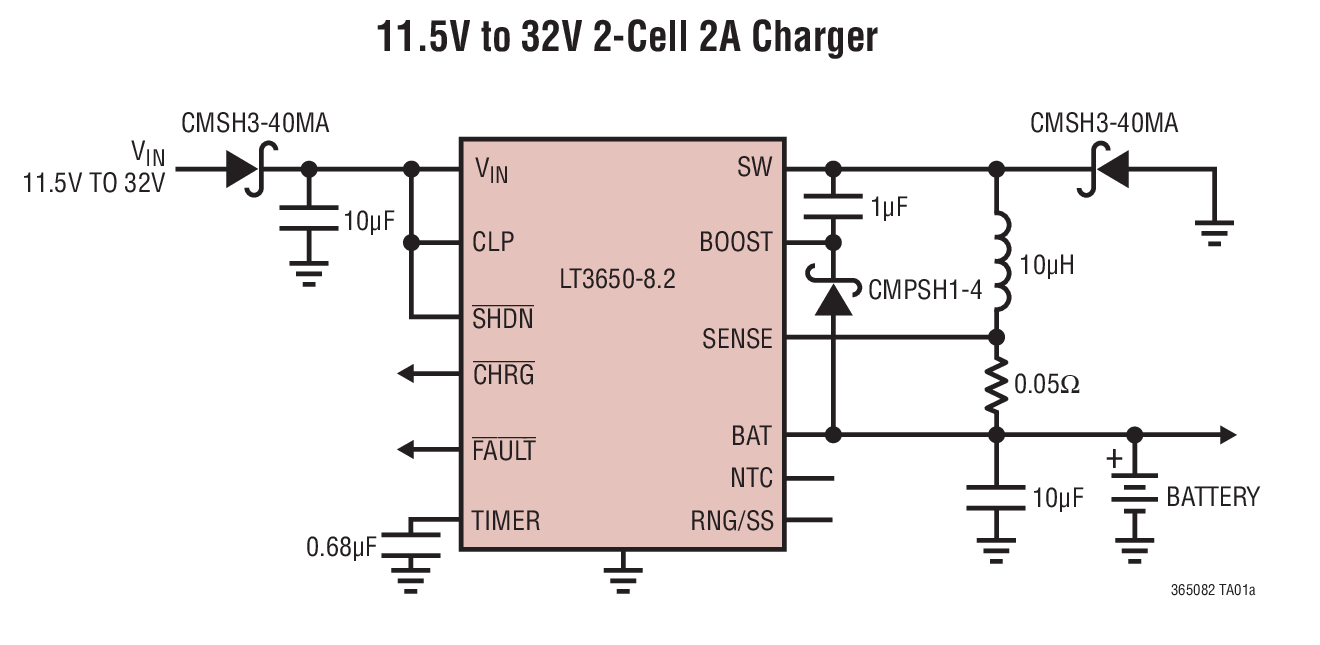

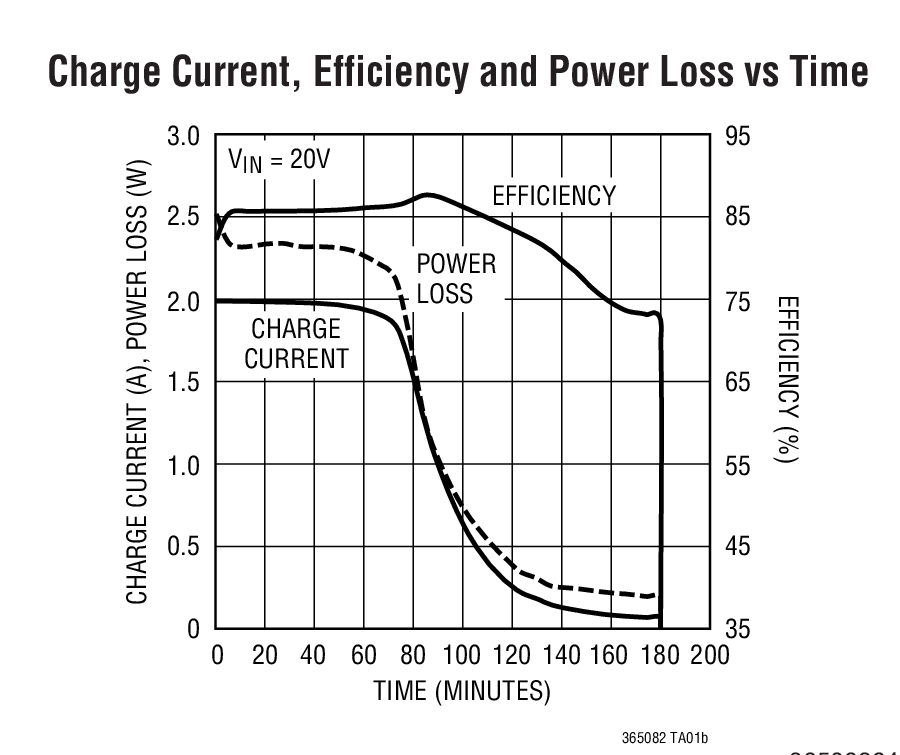

LT3650-8.2 - 典型应用图例：

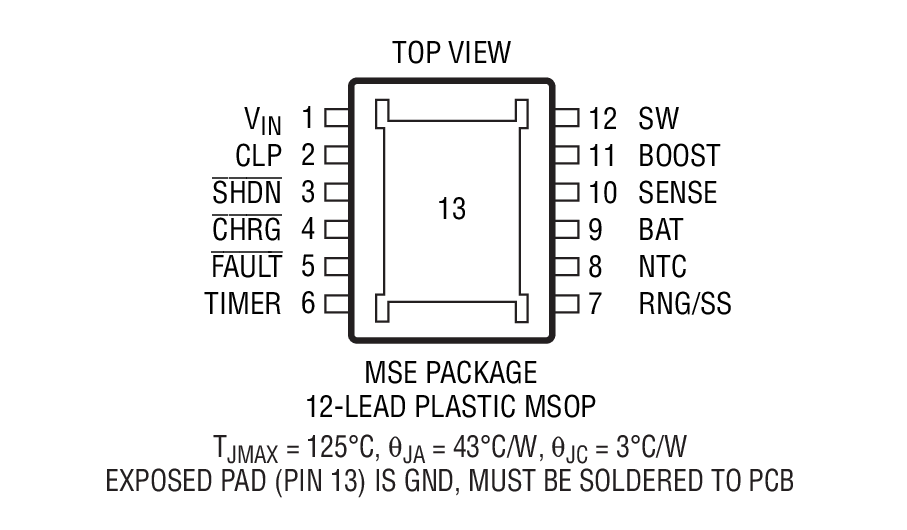

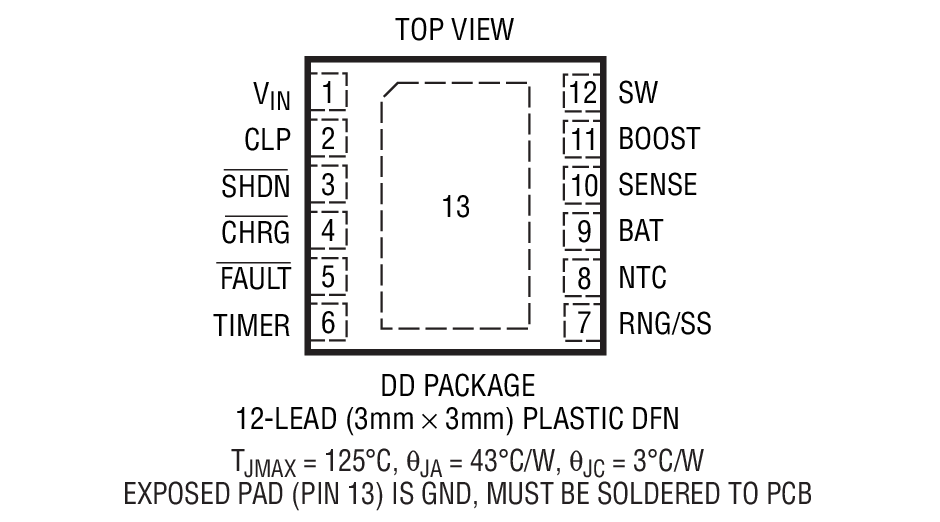

LT3650-8.2 - 封装图解：

LINEAR凌力尔特芯片：

LT3650-8.2 - LT3650-8.2是高电压、2A、单片式、两节锂离子电池充电器

LT3650-8.2是LINEAR凌力尔特公司的一款开关充电器产品，LT3650-8.2是LT3650-8.2是高电压、2A、单片式、两节锂离子电池充电器，本站介绍了LT3650-8.2的封装应用图解、特点和优点、功能等，并给出了与LT3650-8.2相关的LINEAR元器件型号供参考。

LT3650-8.2 - LT3650-8.2是高电压、2A、单片式、两节锂离子电池充电器 - 开关充电器 - 电源管理 - 凌力尔特

LT3650-8.2 - 高电压、2A、单片式、两节锂离子电池充电器

LT3650-8.2 / LT3650-8.4 - 高电压、2A、单片式、两节锂离子电池充电器 - Linear Technology（凌力尔特）

功能描述

LT3650 是一款完整的单片式、两节锂离子 / 锂聚合物电池充电器，其工作输入电压范围为 9V 至 32V (最小启动电压为 11.5V)。LT3650 提供了一种恒定电流 / 恒定电压充电特性，最大充电电流可在外部设置为高达 2A (采用一个外部电流检测电阻器来设定)。一种预查验功能负责对低电压电池进行涓流充电，如果电池对预查验没有响应，则失效电池检测电路将发出一个指示信号，并暂停充电操作。

可通过配置使 LT3650 在充电电流降至 C/10 (即设置最大电流的 1/10) 时终止充电操作。一旦充电操作被终止，则 LT3650 将进入一种低电流 (85μA) 待机模式。如果电池电压从浮动电压下降 2.5%，或者有新电池插入充电系统，则自动再起动功能将起动一个新的充电周期。

LT3650 包含一个可由用户来设置的内部安全定时器 (通常被设定为一个 3 小时的满周期)。如果希望采用一种基于时间的充电终止方案 (在这种方案中，充电电流连续在低于 C/10 充电，直至到达一个期望的时刻为止)，则可把该 IC 配置为使用该内部定时器。

LT3650 采用扁平 (高度仅为 0.75mm) 的 3mm x 3mm 12 引脚 DFN 和 12 引脚 MSOP 封装。

特点

宽输入电压范围：9V 至 32V (绝对最大值为 40V)

可编程充电电流：高达 2A

可由用户来选择的充电终止：C/10 或板上充电终止定时器

动态充电速率编程 / 软起动引脚

可编程输入电流限值

1MHz 固定频率

平均电流模式控制

0.5% 浮动电压准确度

5% 充电电流准确度

2.5% C/10 检测准确度

NTC 电阻器温度监视器

自动再充电 (在 97.5% 浮动电压)

自动预查验 (在 <70% 浮动电压)

失效电池检测和自动复位

二进制编码集电极开路状态引脚

3mm x 3mm DFN-12 或 MSOP-12 封装

应用

工业手持式仪器

12V 至 24V 汽车和重型设备

台式托架充电器

笔记本电脑

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3650EDD-8.2#PBF	3x3 DFN-12	E	$4.00	$2.80
LT3650EDD-8.2#TRPBF	3x3 DFN-12	E		$2.86
LT3650EDD-8.4#PBF	3x3 DFN-12	E	$4.00	$2.80
LT3650EDD-8.4#TRPBF	3x3 DFN-12	E		$2.86
LT3650EMSE-8.2#PBF	MS-12E	E	$4.00	$2.80
LT3650EMSE-8.2#TRPBF	MS-12E	E		$2.86
LT3650EMSE-8.4#PBF	MS-12E	E	$4.00	$2.80
LT3650EMSE-8.4#TRPBF	MS-12E	E		$2.86
LT3650IDD-8.2#PBF	3x3 DFN-12	I	$4.60	$3.22
LT3650IDD-8.2#TRPBF	3x3 DFN-12	I		$3.28
LT3650IDD-8.4#PBF	3x3 DFN-12	I	$4.60	$3.22
LT3650IDD-8.4#TRPBF	3x3 DFN-12	I		$3.28
LT3650IMSE-8.2#PBF	MS-12E	I	$4.60	$3.22
LT3650IMSE-8.2#TRPBF	MS-12E	I		$3.28
LT3650IMSE-8.4#PBF	MS-12E	I	$4.60	$3.22
LT3650IMSE-8.4#TRPBF	MS-12E	I		$3.28
