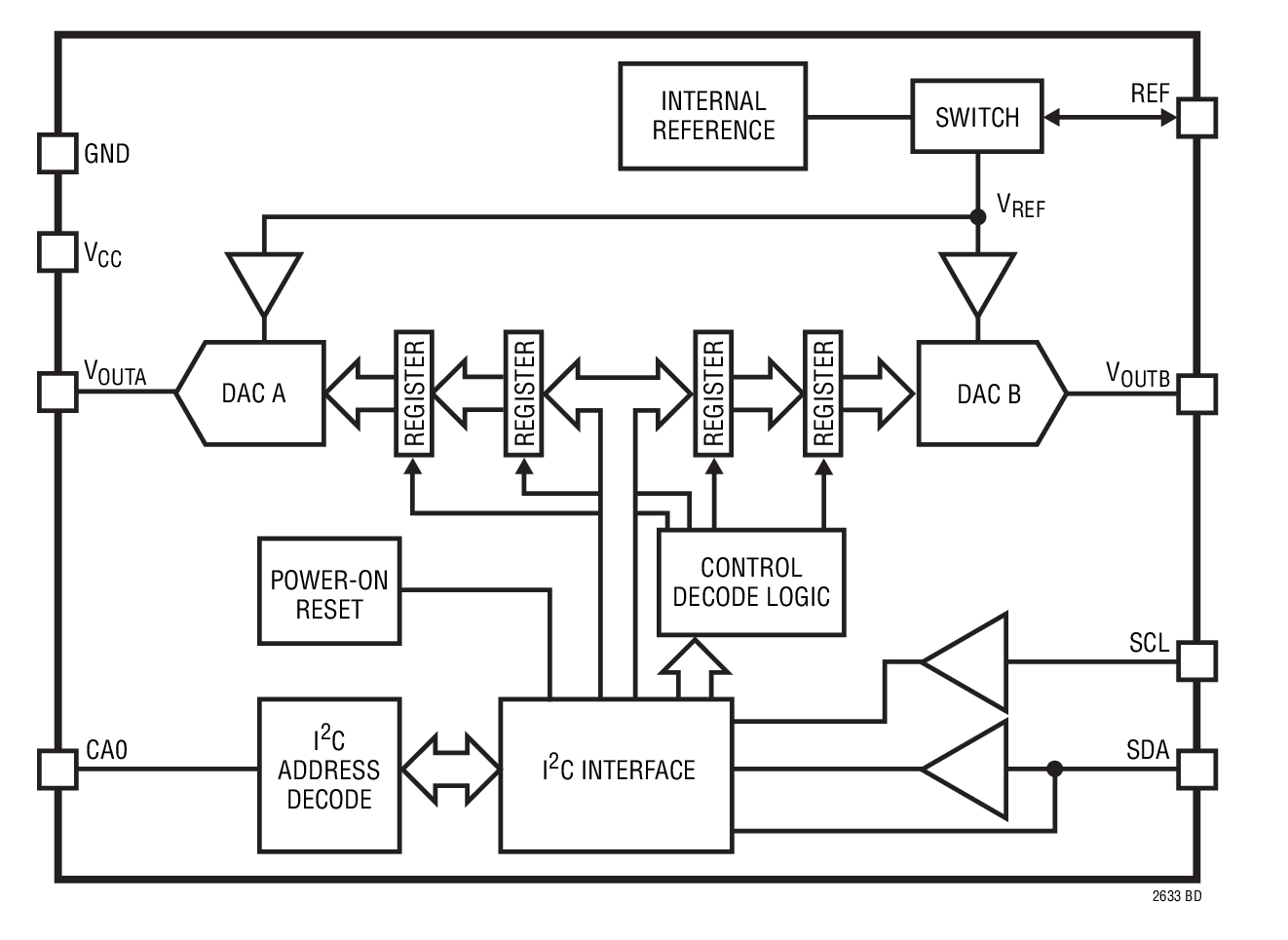

LTC2633-12典型应用图例一

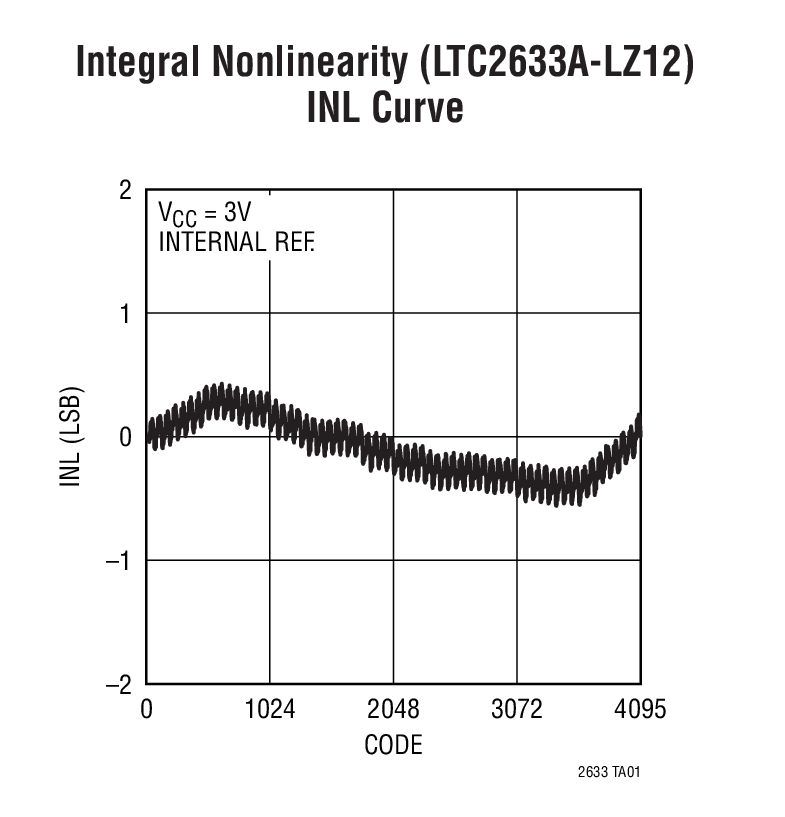

LTC2633-12典型应用图例二
LTC2633-12 - 封装图解:

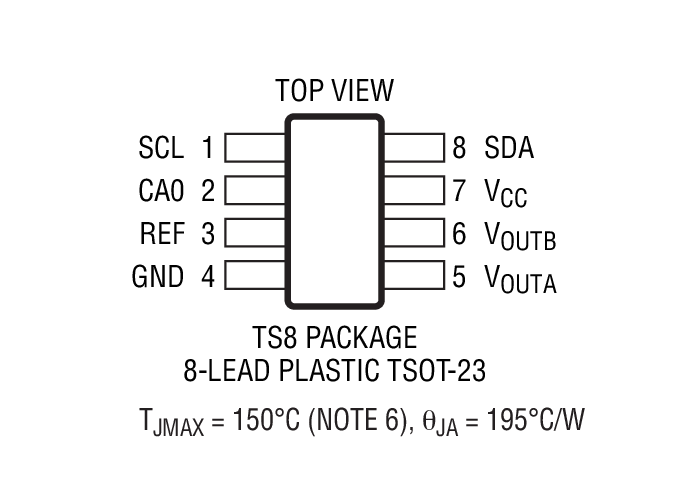

LTC2633-12封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2633-12介绍
LTC2633-12 - LTC2633-12是具 10ppm/oC 基准的双通道 12 / 10 / 8 位 I2C Vout DAC

LTC2633-12是Linear公司的一款电压输出 DAC产品,LTC2633-12是具 10ppm/oC 基准的双通道 12 / 10 / 8 位 I2C Vout DAC,本站介绍了LTC2633-12的封装应用图解、特点和优点、功能等,并给出了与LTC2633-12相关的凌力尔特元器件型号供参考。

LTC2633-12 - 具 10ppm/oC 基准的双通道 12 / 10 / 8 位 I2C Vout DAC

LTC2633 - 具 10ppm/oC 基准的双通道 12 / 10 / 8 位 I2C Vout DAC - Linear Technology(凌力尔特)

功能描述

LTC2633 是一个双通道 12 位、10 位和 8 位电压输出 DAC 系列,具有一个集成、高准确度、低漂移基准,采用 8 引脚 TSOT-23 封装。它内置轨至轨输出缓冲器,并保证具有单调特性。LTC2633-L 具有一个 2.5V 的全标度输出,并采用 2.7V 至 5.5V 的单工作电源。LTC2633-H 具有一个 4.096V 的全标度输出,并采用 4.5V 至 5.5V 的单工作电源。每个 DAC 也可以采用一个外部基准来运作,该外部基准负责将 DAC 全标度输出设定为外部基准电压。

这些 DAC 通过一个二线式 I2C 兼容型串行接口进行通信,LTC2633 工作于标准模式 (时钟速率为 100kHz) 和快速模式 (时钟速率为 400kHz)。LTC2633 内置了一个上电复位电路。提供了在上电之后于内部基准模式中复位至零标度或复位至中间标度、或于外部基准模式中复位至中间标度、或于一种高阻抗状态中和所有的 DAC 输出一起复位的选项。


特点
  • 集成型精准基准 2.5V 全标度 10ppm/ºC (LTC2633-L) 4.096V 全标度 10ppm/ºC (LTC2633-H)
  • 最大 INL 误差:±1LSB (LTC2633A-12)
  • 低噪声:0.75mVP-P (0.1Hz 至 200kHz)
  • 在 -40ºC 至 125ºC 的温度范围内保证单调特性
  • 可选的内部或外部基准
  • 2.7V 至 5.5V 电源范围 (LTC2633-L)
  • 低功率:0.4mA (在 3V)
  • 上电复位至零标度 / 中间标度 / 高阻抗
  • 双缓冲数据锁存器
  • 8 引脚 ThinSOTTM 封装
  • 应用
  • 移动通信
  • 过程控制和工业自动化
  • 电源裕度调节
  • 便携式设备
  • 汽车
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2633ACTS8-HI12#PBF SOT-23 C $4.50
    LTC2633ACTS8-HI12#TRMPBF SOT-23 C $4.50 $3.20
    LTC2633ACTS8-HI12#TRPBF SOT-23 C $4.50 $3.15
    LTC2633ACTS8-HZ12#PBF SOT-23 C $4.50
    LTC2633ACTS8-HZ12#TRMPBF SOT-23 C $4.50 $3.20
    LTC2633ACTS8-HZ12#TRPBF SOT-23 C $4.50 $3.15
    LTC2633ACTS8-LI12#PBF SOT-23 C $4.50
    LTC2633ACTS8-LI12#TRMPBF SOT-23 C $4.50 $3.20
    LTC2633ACTS8-LI12#TRPBF SOT-23 C $4.50 $3.15
    LTC2633ACTS8-LO12#PBF SOT-23 C $4.50
    LTC2633ACTS8-LO12#TRMPBF SOT-23 C $4.50 $3.20
    LTC2633ACTS8-LO12#TRPBF SOT-23 C $4.50 $3.15
    LTC2633ACTS8-LX12#PBF SOT-23 C $4.50
    LTC2633ACTS8-LX12#TRMPBF SOT-23 C $4.50 $3.20
    LTC2633ACTS8-LX12#TRPBF SOT-23 C $4.50 $3.15
    LTC2633ACTS8-LZ12#PBF SOT-23 C $4.50
    LTC2633ACTS8-LZ12#TRMPBF SOT-23 C $4.50 $3.20
    LTC2633ACTS8-LZ12#TRPBF SOT-23 C $4.50 $3.15
    LTC2633AHTS8-HI12#PBF SOT-23 H $5.63
    LTC2633AHTS8-HI12#TRMPBF SOT-23 H $5.63 $3.99
    LTC2633AHTS8-HI12#TRPBF SOT-23 H $5.63 $3.94
    LTC2633AHTS8-HZ12#PBF SOT-23 H $5.63
    LTC2633AHTS8-HZ12#TRMPBF SOT-23 H $5.63 $3.99
    LTC2633AHTS8-HZ12#TRPBF SOT-23 H $5.63 $3.94
    LTC2633AHTS8-LI12#PBF SOT-23 H $5.63
    LTC2633AHTS8-LI12#TRMPBF SOT-23 H $5.63 $3.99
    LTC2633AHTS8-LI12#TRPBF SOT-23 H $5.63 $3.94
    LTC2633AHTS8-LO12#PBF SOT-23 H $5.63
    LTC2633AHTS8-LO12#TRMPBF SOT-23 H $5.63 $3.99
    LTC2633AHTS8-LO12#TRPBF SOT-23 H $5.63 $3.94
    LTC2633AHTS8-LX12#PBF SOT-23 H $5.63
    LTC2633AHTS8-LX12#TRMPBF SOT-23 H $5.63 $3.99
    LTC2633AHTS8-LX12#TRPBF SOT-23 H $5.63 $3.94
    LTC2633AHTS8-LZ12#PBF SOT-23 H $5.63
    LTC2633AHTS8-LZ12#TRMPBF SOT-23 H $5.63 $3.99
    LTC2633AHTS8-LZ12#TRPBF SOT-23 H $5.63 $3.94
    LTC2633CTS8-HI10#PBF SOT-23 C $2.79
    LTC2633CTS8-HI10#TRMPBF SOT-23 C $2.79 $2.00
    LTC2633CTS8-HI10#TRPBF SOT-23 C $2.79 $1.95
    LTC2633CTS8-HI12#PBF SOT-23 C $3.60
    LTC2633CTS8-HI12#TRMPBF SOT-23 C $3.60 $2.57
    LTC2633CTS8-HI12#TRPBF SOT-23 C $3.60 $2.52
    LTC2633CTS8-HI8#PBF SOT-23 C $2.23
    LTC2633CTS8-HI8#TRMPBF SOT-23 C $2.23 $1.61
    LTC2633CTS8-HI8#TRPBF SOT-23 C $2.23 $1.56
    LTC2633CTS8-HZ10#PBF SOT-23 C $2.79
    LTC2633CTS8-HZ10#TRMPBF SOT-23 C $2.79 $2.00
    LTC2633CTS8-HZ10#TRPBF SOT-23 C $2.79 $1.95
    LTC2633CTS8-HZ12#PBF SOT-23 C $3.60
    LTC2633CTS8-HZ12#TRMPBF SOT-23 C $3.60 $2.57
    LTC2633CTS8-HZ12#TRPBF SOT-23 C $3.60 $2.52
    LTC2633CTS8-HZ8#PBF SOT-23 C $2.23
    LTC2633CTS8-HZ8#TRMPBF SOT-23 C $2.23 $1.61
    LTC2633CTS8-HZ8#TRPBF SOT-23 C $2.23 $1.56
    LTC2633CTS8-LI10#PBF SOT-23 C $2.79
    LTC2633CTS8-LI10#TRMPBF SOT-23 C $2.79 $2.00
    LTC2633CTS8-LI10#TRPBF SOT-23 C $2.79 $1.95
    LTC2633CTS8-LI12#PBF SOT-23 C $3.60
    LTC2633CTS8-LI12#TRMPBF SOT-23 C $3.60 $2.57
    LTC2633CTS8-LI12#TRPBF SOT-23 C $3.60 $2.52
    LTC2633CTS8-LI8#PBF SOT-23 C $2.23
    LTC2633CTS8-LI8#TRMPBF SOT-23 C $2.23 $1.61
    LTC2633CTS8-LI8#TRPBF SOT-23 C $2.23 $1.56
    LTC2633CTS8-LO10#PBF SOT-23 C $2.79
    LTC2633CTS8-LO10#TRMPBF SOT-23 C $2.79 $2.00
    LTC2633CTS8-LO10#TRPBF SOT-23 C $2.79 $1.95
    LTC2633CTS8-LO12#PBF SOT-23 C $3.60
    LTC2633CTS8-LO12#TRMPBF SOT-23 C $3.60 $2.57
    LTC2633CTS8-LO12#TRPBF SOT-23 C $3.60 $2.52
    LTC2633CTS8-LO8#PBF SOT-23 C $2.23
    LTC2633CTS8-LO8#TRMPBF SOT-23 C $2.23 $1.61
    LTC2633CTS8-LO8#TRPBF SOT-23 C $2.23 $1.56
    LTC2633CTS8-LX10#PBF SOT-23 C $2.79
    LTC2633CTS8-LX10#TRMPBF SOT-23 C $2.79 $2.00
    LTC2633CTS8-LX10#TRPBF SOT-23 C $2.79 $1.95
    LTC2633CTS8-LX12#PBF SOT-23 C $3.60
    LTC2633CTS8-LX12#TRMPBF SOT-23 C $3.60 $2.57
    LTC2633CTS8-LX12#TRPBF SOT-23 C $3.60 $2.52
    LTC2633CTS8-LX8#PBF SOT-23 C $2.23
    LTC2633CTS8-LX8#TRMPBF SOT-23 C $2.23 $1.61
    LTC2633CTS8-LX8#TRPBF SOT-23 C $2.23 $1.56
    LTC2633CTS8-LZ10#PBF SOT-23 C $2.79
    LTC2633CTS8-LZ10#TRMPBF SOT-23 C $2.79 $2.00
    LTC2633CTS8-LZ10#TRPBF SOT-23 C $2.79 $1.95
    LTC2633CTS8-LZ12#PBF SOT-23 C $3.60
    LTC2633CTS8-LZ12#TRMPBF SOT-23 C $3.60 $2.57
    LTC2633CTS8-LZ12#TRPBF SOT-23 C $3.60 $2.52
    LTC2633CTS8-LZ8#PBF SOT-23 C $2.23
    LTC2633CTS8-LZ8#TRMPBF SOT-23 C $2.23 $1.61
    LTC2633CTS8-LZ8#TRPBF SOT-23 C $2.23 $1.56
    LTC2633HTS8-HI10#PBF SOT-23 H $3.48
    LTC2633HTS8-HI10#TRMPBF SOT-23 H $3.48 $2.49
    LTC2633HTS8-HI10#TRPBF SOT-23 H $3.48 $2.44
    LTC2633HTS8-HI12#PBF SOT-23 H $4.50
    LTC2633HTS8-HI12#TRMPBF SOT-23 H $4.50 $3.20
    LTC2633HTS8-HI12#TRPBF SOT-23 H $4.50 $3.15
    LTC2633HTS8-HI8#PBF SOT-23 H $2.79
    LTC2633HTS8-HI8#TRMPBF SOT-23 H $2.79 $2.00
    LTC2633HTS8-HI8#TRPBF SOT-23 H $2.79 $1.95
    LTC2633HTS8-HZ10#PBF SOT-23 H $3.48
    LTC2633HTS8-HZ10#TRMPBF SOT-23 H $3.48 $2.49
    LTC2633HTS8-HZ10#TRPBF SOT-23 H $3.48 $2.44
    LTC2633HTS8-HZ12#PBF SOT-23 H $4.50
    LTC2633HTS8-HZ12#TRMPBF SOT-23 H $4.50 $3.20
    LTC2633HTS8-HZ12#TRPBF SOT-23 H $4.50 $3.15
    LTC2633HTS8-HZ8#PBF SOT-23 H $2.79
    LTC2633HTS8-HZ8#TRMPBF SOT-23 H $2.79 $2.00
    LTC2633HTS8-HZ8#TRPBF SOT-23 H $2.79 $1.95
    LTC2633HTS8-LI10#PBF SOT-23 H $3.48
    LTC2633HTS8-LI10#TRMPBF SOT-23 H $3.48 $2.49
    LTC2633HTS8-LI10#TRPBF SOT-23 H $3.48 $2.44
    LTC2633HTS8-LI12#PBF SOT-23 H $4.50
    LTC2633HTS8-LI12#TRMPBF SOT-23 H $4.50 $3.20
    LTC2633HTS8-LI12#TRPBF SOT-23 H $4.50 $3.15
    LTC2633HTS8-LI8#PBF SOT-23 H $2.79
    LTC2633HTS8-LI8#TRMPBF SOT-23 H $2.79 $2.00
    LTC2633HTS8-LI8#TRPBF SOT-23 H $2.79 $1.95
    LTC2633HTS8-LO10#PBF SOT-23 H $3.48
    LTC2633HTS8-LO10#TRMPBF SOT-23 H $3.48 $2.49
    LTC2633HTS8-LO10#TRPBF SOT-23 H $3.48 $2.44
    LTC2633HTS8-LO12#PBF SOT-23 H $4.50
    LTC2633HTS8-LO12#TRMPBF SOT-23 H $4.50 $3.20
    LTC2633HTS8-LO12#TRPBF SOT-23 H $4.50 $3.15
    LTC2633HTS8-LO8#PBF SOT-23 H $2.79
    LTC2633HTS8-LO8#TRMPBF SOT-23 H $2.79 $2.00
    LTC2633HTS8-LO8#TRPBF SOT-23 H $2.79 $1.95
    LTC2633HTS8-LX10#PBF SOT-23 H $3.48
    LTC2633HTS8-LX10#TRMPBF SOT-23 H $3.48 $2.49
    LTC2633HTS8-LX10#TRPBF SOT-23 H $3.48 $2.44
    LTC2633HTS8-LX12#PBF SOT-23 H $4.50
    LTC2633HTS8-LX12#TRMPBF SOT-23 H $4.50 $3.20
    LTC2633HTS8-LX12#TRPBF SOT-23 H $4.50 $3.15
    LTC2633HTS8-LX8#PBF SOT-23 H $2.79
    LTC2633HTS8-LX8#TRMPBF SOT-23 H $2.79 $2.00
    LTC2633HTS8-LX8#TRPBF SOT-23 H $2.79 $1.95
    LTC2633HTS8-LZ10#PBF SOT-23 H $3.48
    LTC2633HTS8-LZ10#TRMPBF SOT-23 H $3.48 $2.49
    LTC2633HTS8-LZ10#TRPBF SOT-23 H $3.48 $2.44
    LTC2633HTS8-LZ12#PBF SOT-23 H $4.50
    LTC2633HTS8-LZ12#TRMPBF SOT-23 H $4.50 $3.20
    LTC2633HTS8-LZ12#TRPBF SOT-23 H $4.50 $3.15
    LTC2633HTS8-LZ8#PBF SOT-23 H $2.79
    LTC2633HTS8-LZ8#TRMPBF SOT-23 H $2.79 $2.00
    LTC2633HTS8-LZ8#TRPBF SOT-23 H $2.79 $1.95
