LTC3770 - 具裕度调节、跟踪功能和 PLL 的快速、No Rsense 降压型同步控制器

LTC3770 - 具裕度调节、跟踪功能和 PLL 的快速、No Rsense 降压型同步控制器 - Linear Technology（凌力尔特）

LTC3770 是一款同步降压型开关稳压控制器，具有输出电压上升/下降跟踪能力和电压裕度调节功能。其先进功能和高准确度基准非常适合给高性能服务器、ASIC 和计算机存储系统供电。

LTC3770 采用一种恒定接通时间、谷值电流模式控制架构，以提供非常低的占空比，而无需使用一个检测电阻器。其工作频率利用一个外部电阻器来选择，并针对输入电源电压中的变化进行补偿。一个内部锁相环允许将该 IC 同步至一个外部时钟。

故障保护功能由一个过压比较器和输入欠压闭锁电路来提供。稳压器电流限值可以由用户进行设置。宽电源范围允许将高达 32V 的电压降压到一个低至 0.6V 的输出。电源排序功能通过采用一个外部软起动定时电容器来实现。

宽 VIN 范围：4V 至 32V

±0.67% 0.6V 基准电压

输出电压跟踪能力

可编程裕度调节

检测电阻器可任选

真正的电流模式控制

2% 至 90% 占空比 (在 200kHz)

tON(MIN) ≤ 100ns

锁相环频率同步

强大的双路 N 沟道 MOSFET 驱动器

可调逐周期电流限值

可调开关频率

可编程软起动功能

电流折返保护功能 (在启动时停用)

输出过压保护

微功率停机模式：IQ < 30μA

电源良好输出电压监视器负责跟踪基准输入引脚

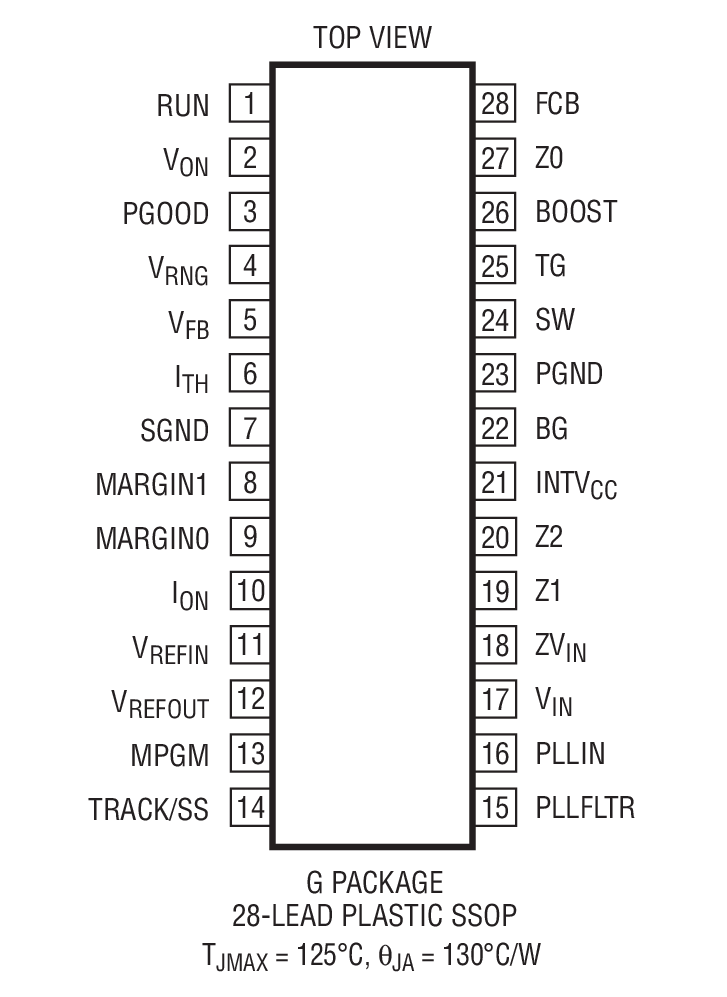

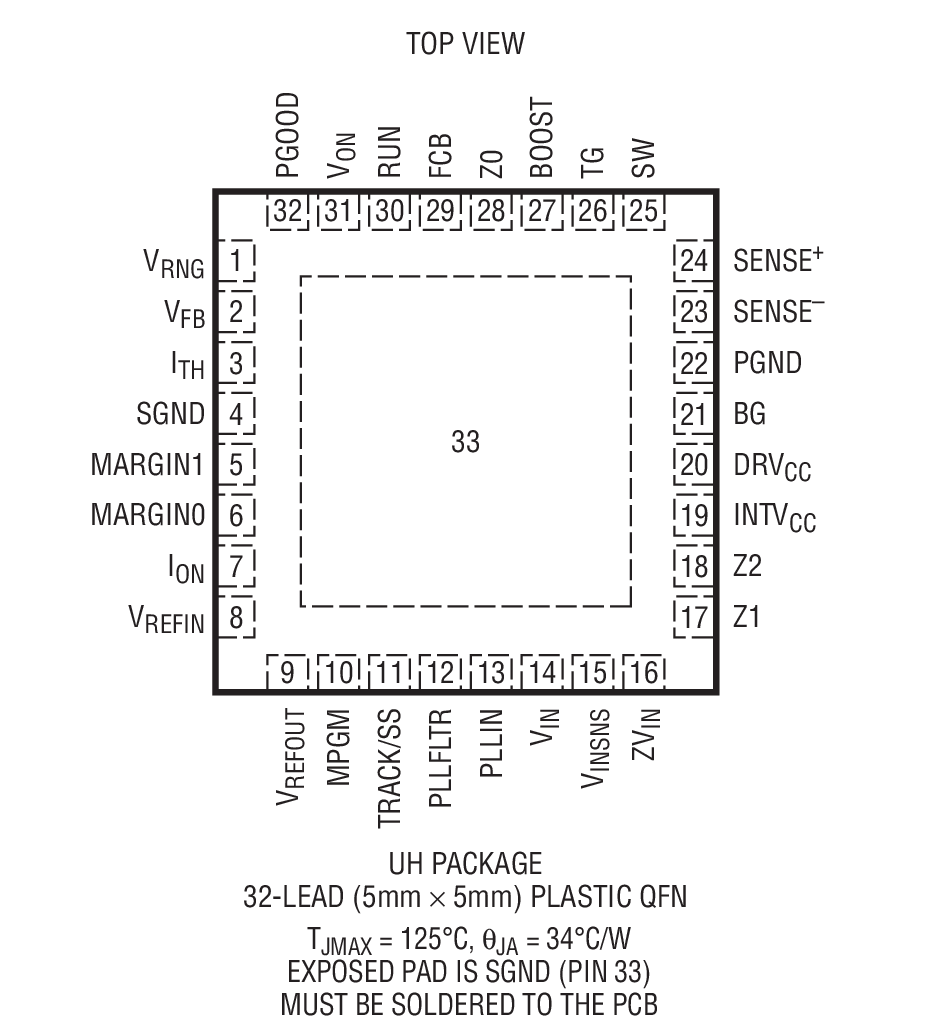

采用 (5mm x 5mm) QFN 和 28 引脚 SSOP 封装

分布式电源系统

服务器电源

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3770EG	SSOP-28	E	$4.23	$3.55
LTC3770EG#PBF	SSOP-28	E	$4.23	$3.55
LTC3770EG#TR	SSOP-28	E		$3.65
LTC3770EG#TRPBF	SSOP-28	E		$3.65
LTC3770EUH#PBF	5x5 QFN-32	E	$4.23	$3.55
LTC3770EUH#TRPBF	5x5 QFN-32	E		$3.65
