当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT1490A
LT1490A技术文档下载：
LT1490A技术文档产品手册下载

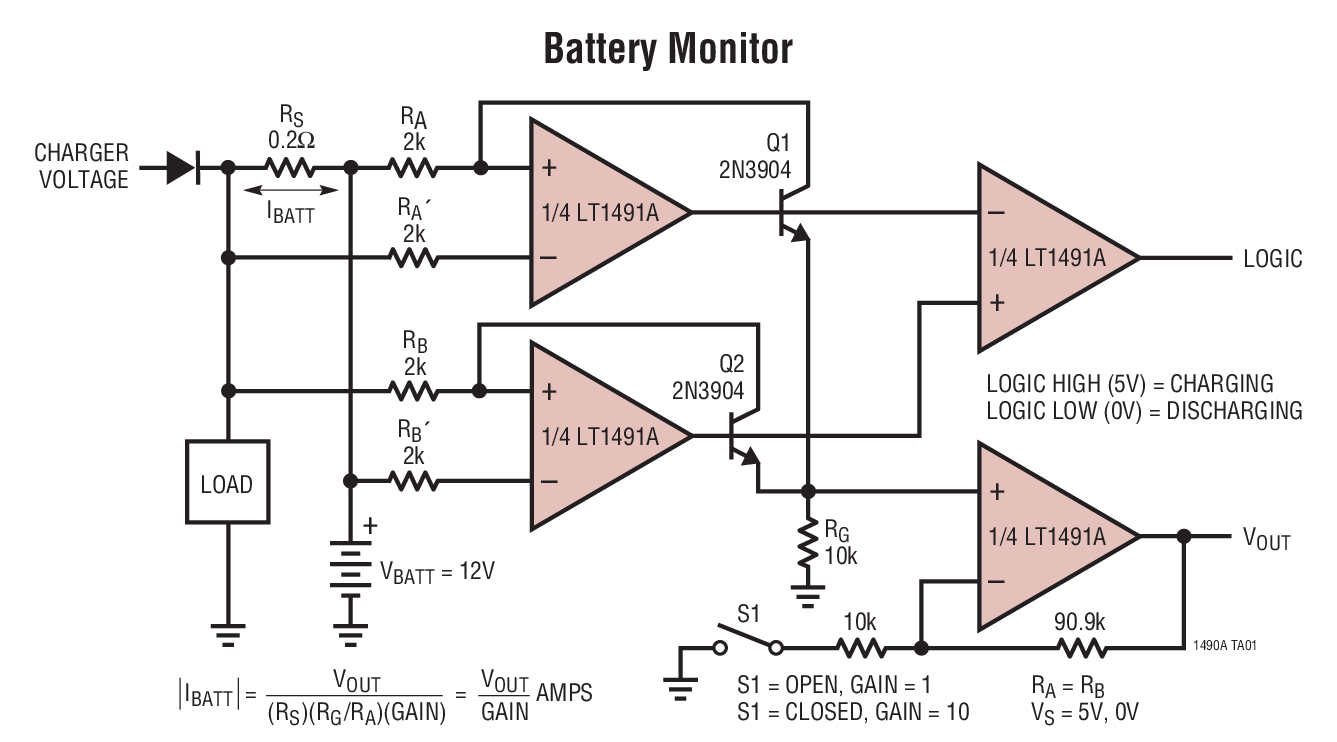

LT1490A - 典型应用图例：
LT1490A典型应用图例一

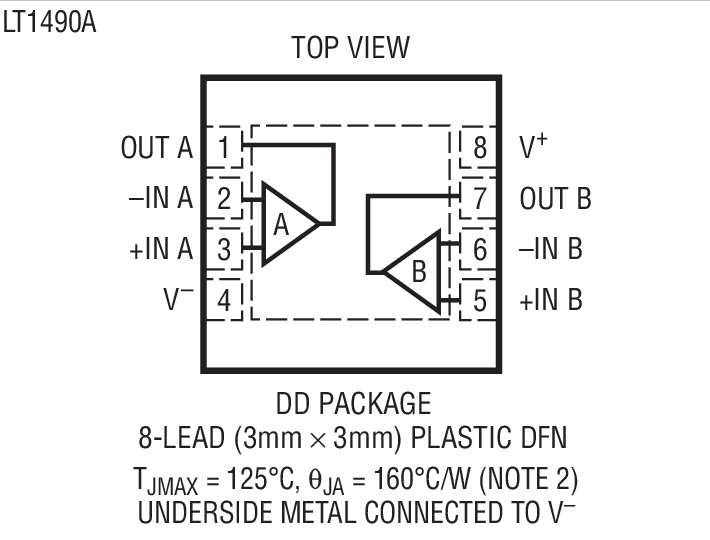

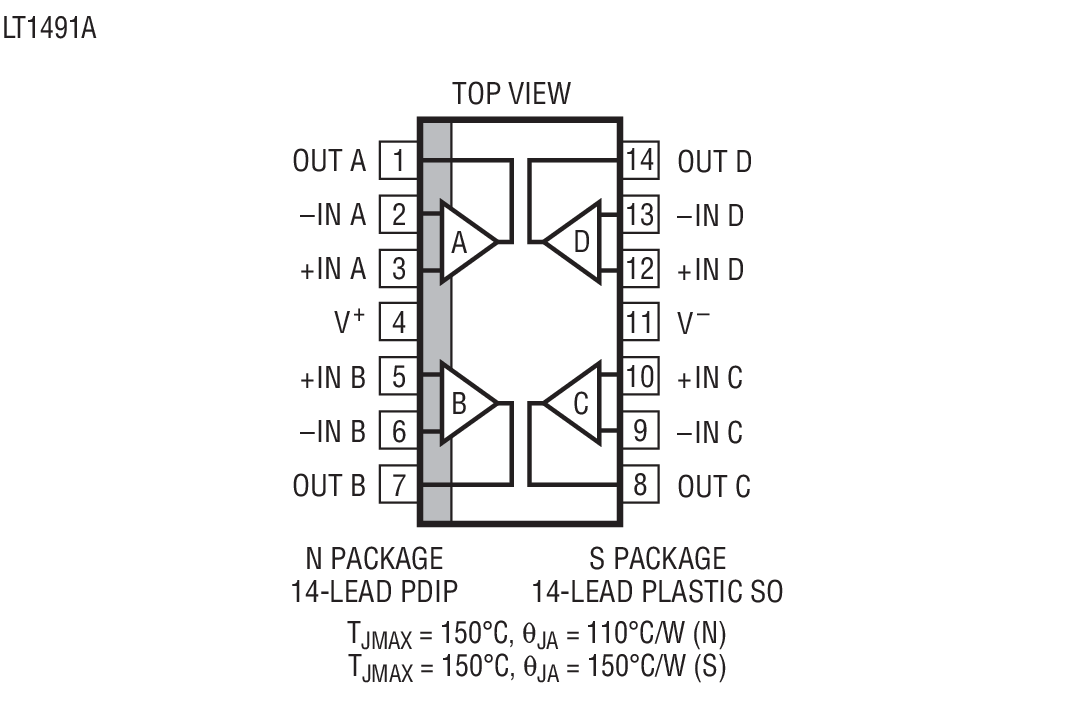

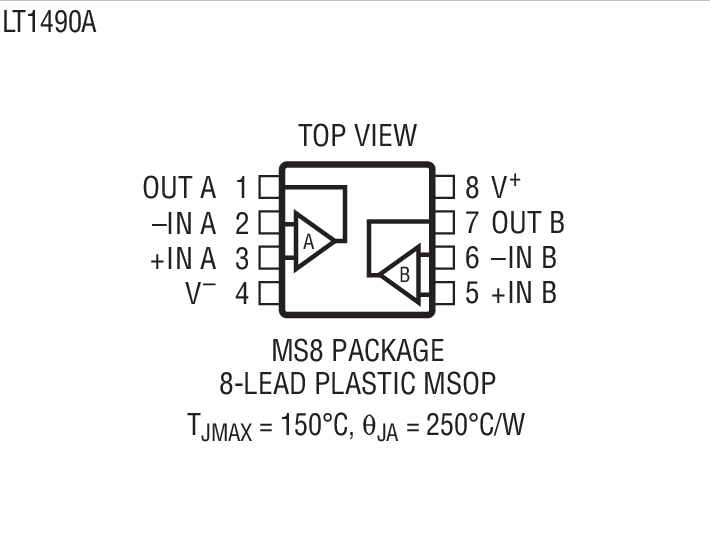

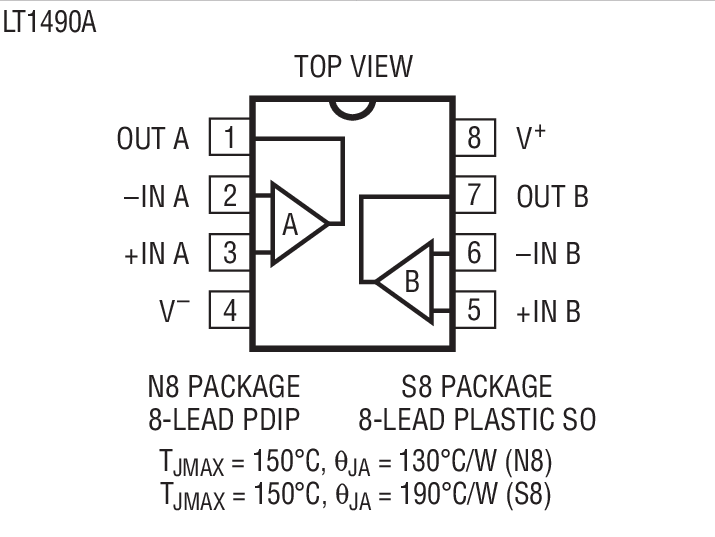

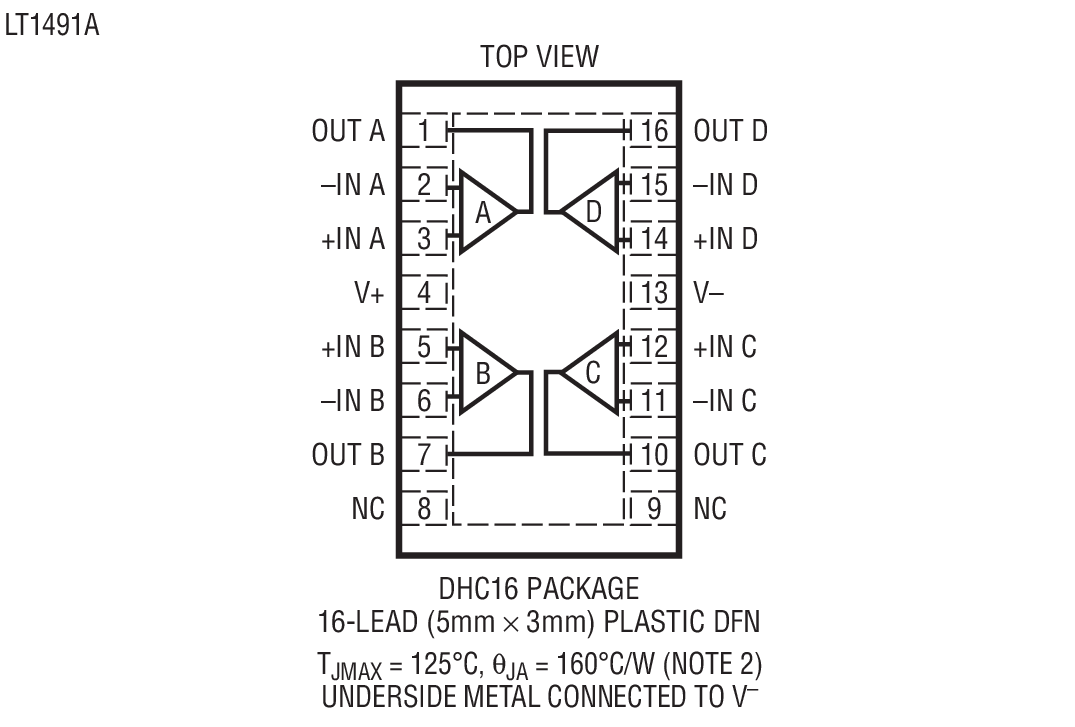

LT1490A - 封装图解：
LT1490A封装图解一
LT1490A封装图解二
LT1490A封装图解三
LT1490A封装图解四
LT1490A封装图解五
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1490A介绍

LT1490A - LT1490A是双通道、Over-The-Top、微功率、轨至轨输入和输出运算放大器

LT1490A是LINEAR凌力尔特公司的一款精准放大器产品，LT1490A是LT1490A是双通道、Over-The-Top、微功率、轨至轨输入和输出运算放大器，本站介绍了LT1490A的封装应用图解、特点和优点、功能等，并给出了与LT1490A相关的LINEAR元器件型号供参考。

LT1490A - LT1490A是双通道、Over-The-Top、微功率、轨至轨输入和输出运算放大器 - 精准放大器 - 航天和严酷环境 - 凌力尔特

LT1490A - 双通道、Over-The-Top、微功率、轨至轨输入和输出运算放大器

LT1490A - 双通道、Over-The-Top、微功率、轨至轨输入和输出运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1490A / LT1491A 是双通道和四通道运放，具有一个 500µV (最大值) 的低输入失调电压。LT1490A / LT1491A 可采用全单电源和分离电源工作 (总电压为 2V 至 44V)，每个放大器吸收的静态电流仅为 40µA。这些放大器具有反向电源保护功能；在高达 18V 的反向电源电压条件下，其吸收电流几乎为零。LT1490A / LT1491A 的输入范围包括两个电源以及至两个电源的输出摆幅。与大多数微功率运放不同，LT1490A / LT1491A 能驱动重负载；其轨至轨输出驱动 20mA。LT1490A / LT1491A 具有稳定的单位增益，并能在使用任选的 0.22µF 和 150Ω 补偿网络时驱动高达 10,000 pF 的全容性负载。

LT1490A / LT1491A 具有一个独特的输入级，该输入可在高于正电源的电压下运作并保持高阻抗状态。输入可接受 44V (差分及共模) 电压，即使在使用一个 3V 电源工作时也不例外。内置电阻器可针对低于负电源达 15V 的故障提供输入保护。当输入低于 V－ 达 15V 或高于 V－ 达 44V 时，不会发生相位反转 (这与 V+ 无关)。

LT1490A 双通道运放采用 8 引脚 MSOP、PDIP 和 SO 封装。对于空间受限的应用，LT1490A 可提供 3mm x 3mm x 0.8mm 双侧引脚细间距无引线封装 (DFN)。四通道器件 LT1491A 采用 14 引脚 SO、PDIP 和 5mm x 3mm x 0.8mm DFN 封装。


特点
  • 低输入失调电压：500µV (最大值)
  • 输出可摆动至偏离 V－ 达 10mV (最大值)
  • 轨至轨输入和输出
  • 微功率：每个放大器的电源电流为 50µA (最大值)
  • Over-The-Top 输入共模范围扩展至 V－ 以上达 44V (这与 V+ 无关)
  • 技术规格针对 3V、5V 和 ±15V 电源而拟订
  • 高输出电流：20mA
  • 输出可利用输出补偿网络驱动 10,000pF
  • 反向电池保护至 18V
  • 无电源排序问题
  • 高电压增益：1500V/mV
  • 高 CMRR：98dB
  • 无相位反转
  • 增益带宽乘积：200kHz
  • 纤巧型 3mm x 3mm x 0.8mm DFN 封装
    • 应用
  • 电池或太阳能供电型系统 便携式仪表 传感器调理
  • 电源电流检测
  • 电池监视
  • 微功率有源滤波器
  • 4mA 至 20mA 发送器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1490ACDD 3x3 DFN-8 C $3.39 $2.20
    LT1490ACDD#PBF 3x3 DFN-8 C $3.39 $2.20
    LT1490ACDD#TR 3x3 DFN-8 C $2.25
    LT1490ACDD#TRPBF 3x3 DFN-8 C $2.25
    LT1490ACMS8 MS-8 C $2.45 $2.10
    LT1490ACMS8#PBF MS-8 C $2.45 $2.10
    LT1490ACMS8#TR MS-8 C $2.16
    LT1490ACMS8#TRPBF MS-8 C $2.16
    LT1490ACN8 N-8 C $2.05 $1.75
    LT1490ACN8#PBF N-8 C $2.05 $1.75
    LT1490ACS8 SO-8 C $2.15 $1.85
    LT1490ACS8#PBF SO-8 C $2.15 $1.85
    LT1490ACS8#TR SO-8 C $1.91
    LT1490ACS8#TRPBF SO-8 C $1.91
    LT1490AHMS8 MS-8 H $3.15 $2.60
    LT1490AHMS8#PBF MS-8 H $3.15 $2.60
    LT1490AHMS8#TR MS-8 H $2.66
    LT1490AHMS8#TRPBF MS-8 H $2.66
    LT1490AHS8 SO-8 H $2.70 $2.30
    LT1490AHS8#PBF SO-8 H $2.70 $2.30
    LT1490AHS8#TR SO-8 H $2.36
    LT1490AHS8#TRPBF SO-8 H $2.36
    LT1490AIDD 3x3 DFN-8 I $3.93 $2.60
    LT1490AIDD#PBF 3x3 DFN-8 I $3.93 $2.60
    LT1490AIDD#TR 3x3 DFN-8 I $2.65
    LT1490AIDD#TRPBF 3x3 DFN-8 I $2.65
    LT1490AIMS8 MS-8 I $2.90 $2.50
    LT1490AIMS8#PBF MS-8 I $2.90 $2.50
    LT1490AIMS8#TR MS-8 I $2.56
    LT1490AIMS8#TRPBF MS-8 I $2.56
    LT1490AIN8 N-8 I $2.45 $2.10
    LT1490AIN8#PBF N-8 I $2.45 $2.10
    LT1490AIS8 SO-8 I $2.55 $2.20
    LT1490AIS8#PBF SO-8 I $2.55 $2.20
    LT1490AIS8#TR SO-8 I $2.26
    LT1490AIS8#TRPBF SO-8 I $2.26
