当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT3485-2
LT3485-2技术文档下载：
LT3485-2技术文档产品手册下载
LT3485-2 - 典型应用图例：

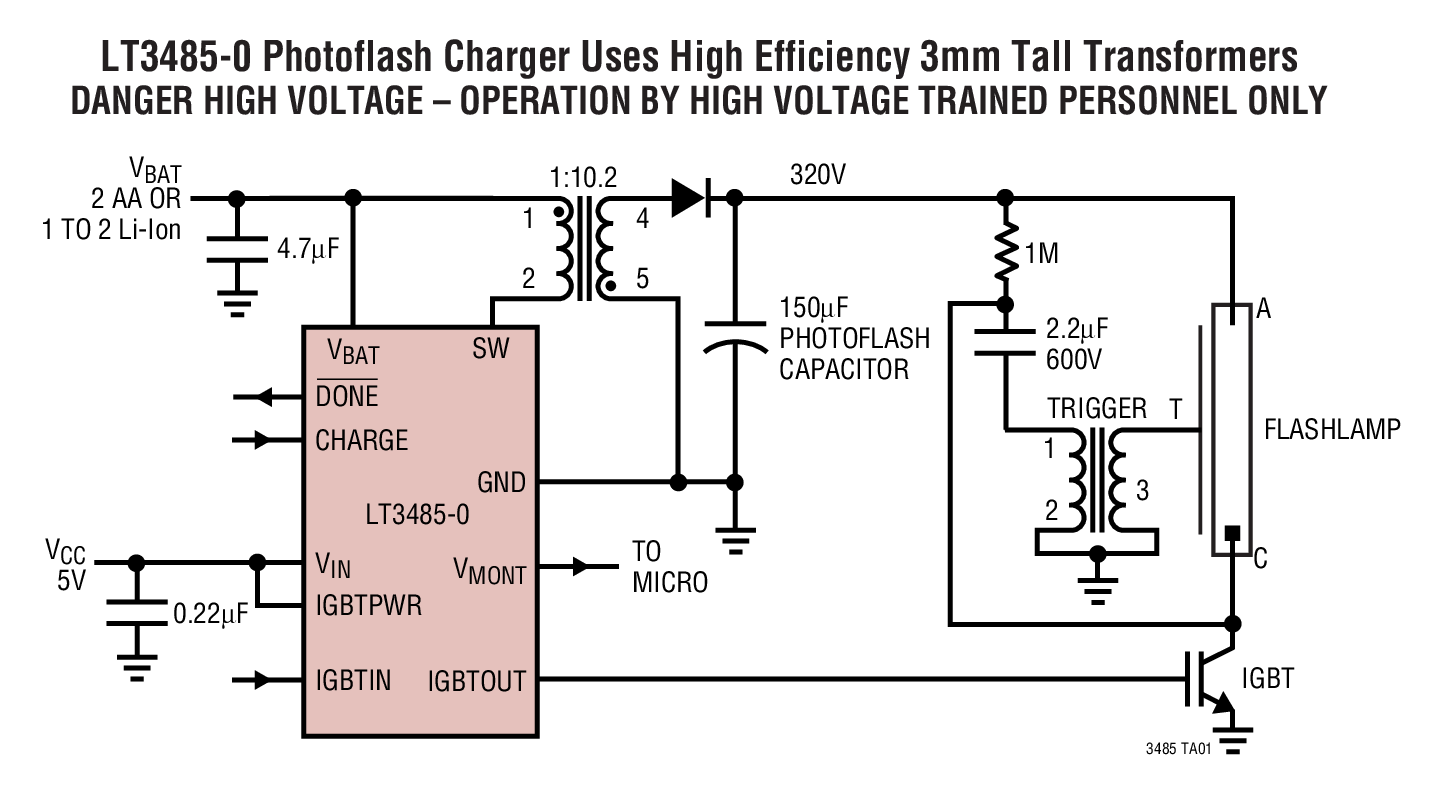

LT3485-2典型应用图例一

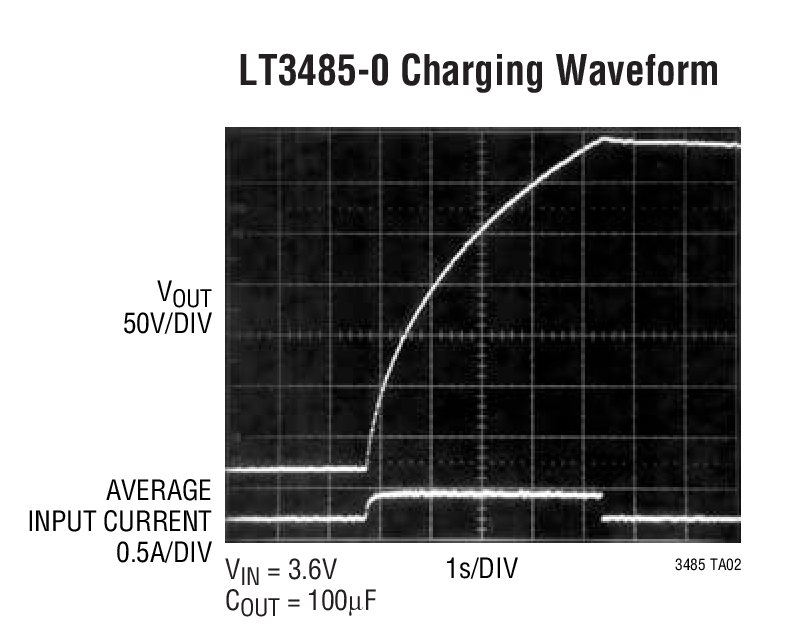

LT3485-2典型应用图例二
LT3485-2 - 封装图解：

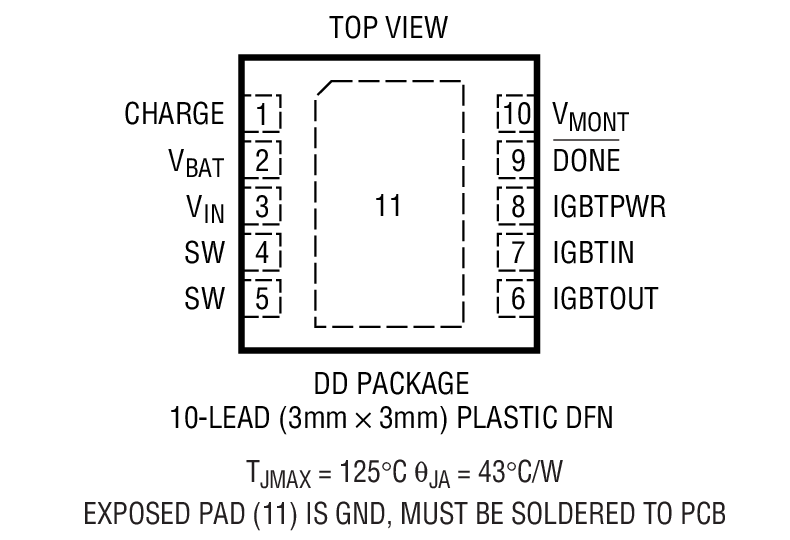

LT3485-2封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3485-2介绍

LT3485-2 - LT3485-2是具有输出电压监视器和集成 IGBT 驱动器的照相闪光灯电容器式充电器

LT3485-2是LINEAR凌力尔特公司的一款照相机闪光灯电容器充电器产品，LT3485-2是LT3485-2是具有输出电压监视器和集成 IGBT 驱动器的照相闪光灯电容器式充电器，本站介绍了LT3485-2的封装应用图解、特点和优点、功能等，并给出了与LT3485-2相关的LINEAR元器件型号供参考。

LT3485-2 - LT3485-2是具有输出电压监视器和集成 IGBT 驱动器的照相闪光灯电容器式充电器 - 照相机闪光灯电容器充电器 - 电源管理 - 凌力尔特

LT3485-2 - 具有输出电压监视器和集成 IGBT 驱动器的照相闪光灯电容器式充电器

LT3485-0 - 具有输出电压监视器和集成 IGBT 驱动器的照相闪光灯电容器式充电器 - Linear Technology（凌力尔特）

功能描述

LT3485 系列照相闪光灯充电器是高度集成的 IC，内含完整的充电器和 IGBT 驱动功能。 LT3485-x 所采用的专利控制技术令其能够采用外形尺寸极小的变压器。输出电压检测无需外部电路。变压器的匝数比控制着最终充电电压。在充电时，可通过一个从监视引脚由微控制器来监视电容器上的输出电压。每款器件都包含一个片内高电压 NPN 电源开关，该开关能够在未使用外部肖特基二极管的情况下承受开关引脚上的负电压。该器件具有一个 VBAT 引脚，因而允许采用两节 AA 电池来给电容器充电。内部电路从 VIN 引脚获取工作电源。LT3485-0 具有一个 1.4A 的初级电流限值，而 LT3485-3、LT3485-2 和 LT3485-1 则分别具有 2A、1A 和 0.7A 的电流限值。这些不同的电流限值使得输入电流处于严格受控的状态。

CHARGE 引脚为用户提供了对器件进行全面控制的能力。把 CHARGE 引脚驱动至低电平会使器件进入停机模式。DONE 引脚可指示器件完成充电操作的时刻。LT3485 系列器件采用无引线 (3mm x 3mm) DFN 封装。

?

特点
  • 集成 IGBT 驱动器
  • 电压输出监视器
  • 采用小型变压器：5.8mm x 5.8mm x 3mm
  • 从两节 AA 电池、单节锂离子电池或任何电压范围为 1.8V 至 10V 的电源工作
  • 无需输出分压器
  • 无需外部肖特基二极管
  • 可对任何容量的照相闪光灯电容器进行充电
  • 采用 10 引脚 (3mm x 3mm) DFN 封装
    • 应用
  • 数码相机和蜂窝电话闪光灯充电器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3485EDD-0 3x3 DFN-10 E $3.21 $2.25
    LT3485EDD-0#PBF 3x3 DFN-10 E $3.21 $2.25
    LT3485EDD-0#TRPBF 3x3 DFN-10 E $2.31
    LT3485EDD-1 3x3 DFN-10 E $3.21 $2.25
    LT3485EDD-1#PBF 3x3 DFN-10 E $3.21 $2.25
    LT3485EDD-1#TR 3x3 DFN-10 E $2.31
    LT3485EDD-1#TRPBF 3x3 DFN-10 E $2.31
    LT3485EDD-2 3x3 DFN-10 E $3.21 $2.25
    LT3485EDD-2#PBF 3x3 DFN-10 E $3.21 $2.25
    LT3485EDD-2#TR 3x3 DFN-10 E $2.31
    LT3485EDD-2#TRPBF 3x3 DFN-10 E $2.31
    LT3485EDD-3 3x3 DFN-10 E $3.21 $2.25
    LT3485EDD-3#PBF 3x3 DFN-10 E $3.21 $2.25
    LT3485EDD-3#TR 3x3 DFN-10 E $2.31
    LT3485EDD-3#TRPBF 3x3 DFN-10 E $2.31
