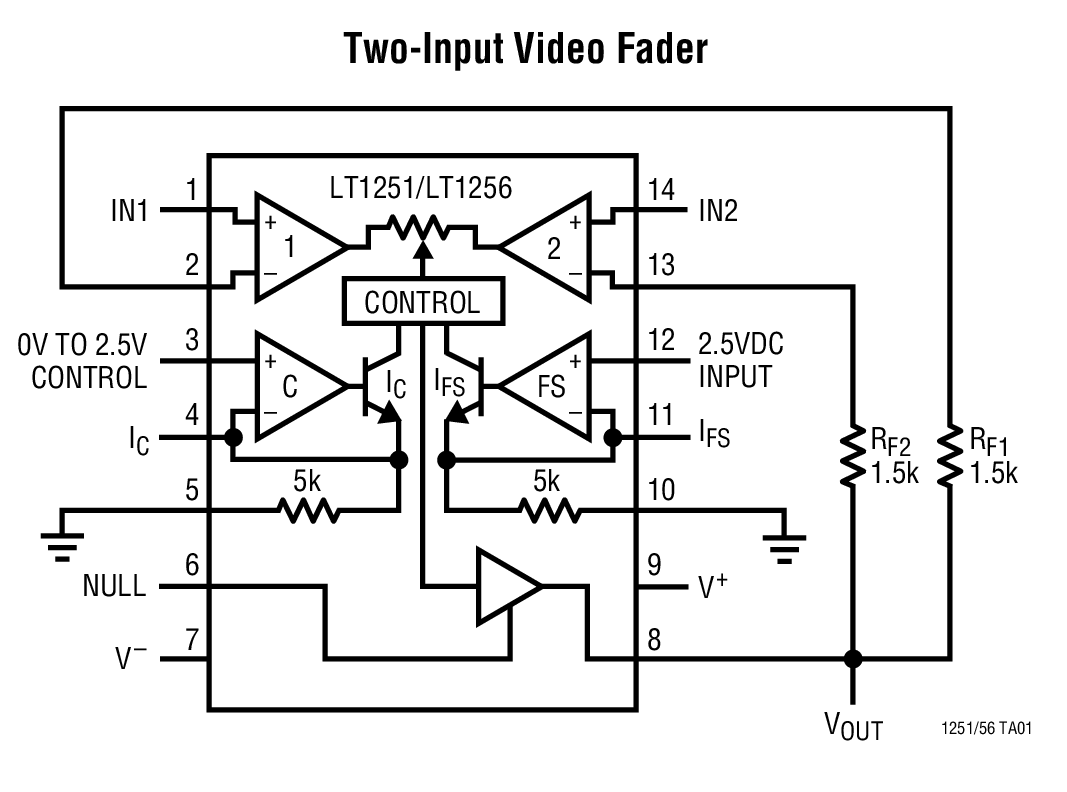

LT1256典型应用图例一

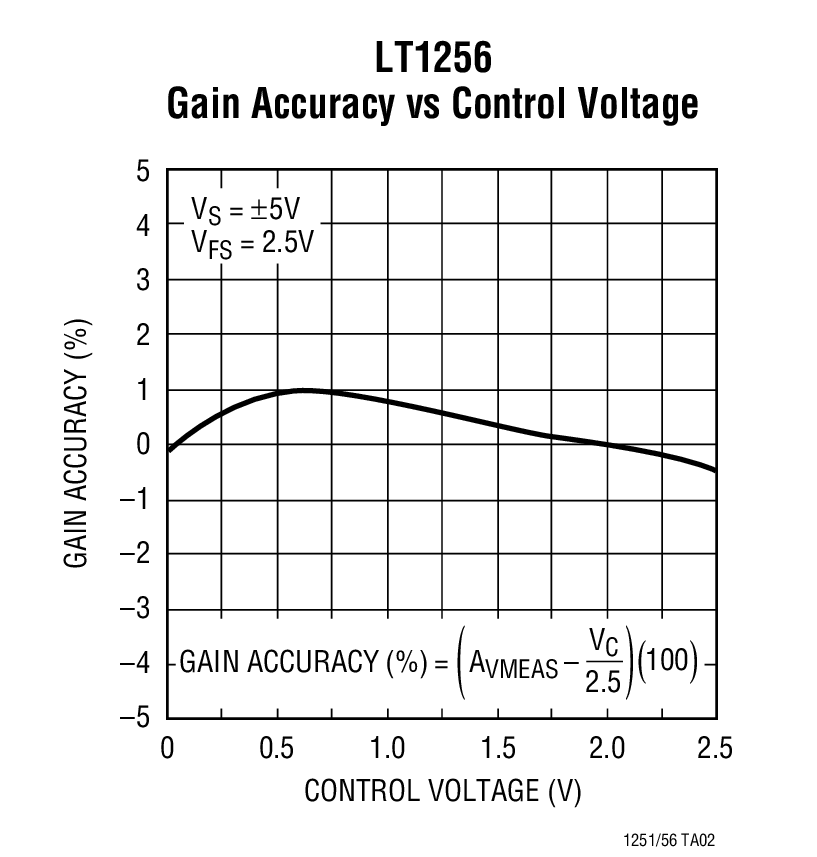

LT1256典型应用图例二
LT1256 - 封装图解：

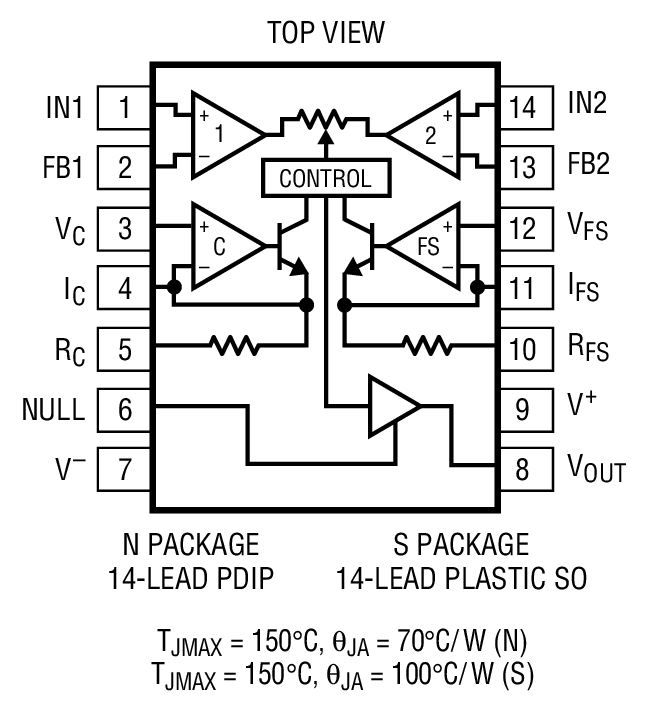

LT1256封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1256介绍

LT1256 - LT1256是40MHz 视频衰减器和 DC 增益控制放大器

LT1256是LINEAR凌力尔特公司的一款视频功能产品，LT1256是LT1256是40MHz 视频衰减器和 DC 增益控制放大器，本站介绍了LT1256的封装应用图解、特点和优点、功能等，并给出了与LT1256相关的LINEAR元器件型号供参考。

LT1256 - LT1256是40MHz 视频衰减器和 DC 增益控制放大器 - 视频功能 - 信号调理 - 凌力尔特

LT1256 - 40MHz 视频衰减器和 DC 增益控制放大器

LT1256 - 40MHz 视频衰减器和 DC 增益控制放大器 - Linear Technology（凌力尔特）

功能描述

LT1251 / LT1256 是双输入、单输出、40MHz 电流反馈放大器，具有一个用于设定每个输入对输出之贡献量的线性控制电路。这些器件可构成超卓的电控制型可变增益放大器、滤波器、混频器和衰减器。仅需的外部组件是电源旁路电容器和反馈电阻器。这两款器件均采用 ±2.5V (或单 5V) 至 ±15V (或单 30V) 的电源运作。

绝对增益准确度在晶圆分选时进行修整，以尽量减小器件之间的偏差。该电路是全温度补偿型的。

LT1251 内置了可免除在零标度或全标度附近增设准确控制信号之需的电路。对于小于 2% 或大于 98% 的控制信号，LT1251 将一个输入设定为完全关断，而将另一个输入设定为完全接通。这种做法非常适合于衰减器应用，因为它消除了由于控制信号中的失调或增益误差所引起的关断通道馈通。

LT1256 不具备这种接通 / 关断功能，并在整个控制范围内线性运作。对于那些需要大于 20dB 线性控制范围的应用，建议采用 LT1256。

特点
  • 准确的线性增益控制：±1% (典型值)，±3% (最大值)
  • 可在温度变化的情况下提供恒定的增益
  • 宽带宽：40MHz
  • 高转换速率：300V/μs
  • 快速控制通路：10MHz
  • 低控制馈通：2.5mV
  • 高输出电流：40mA
  • 低输出噪声 45nV/√Hz (在 AV = 1) 270nV/√Hz (在 AV = 100)
  • 低失真：0.01%
  • 宽电源范围：±2.5V 至 ±15V
  • 低电源电流：13mA
  • 低差分增益和相位：0.02%，0.02°
    • 应用
  • 复合视频增益控制
  • RGB、YUV 视频增益控制
  • 视频衰减器、键控器
  • γ (Gamma) 校正放大器
  • 音频增益控制、衰减器
  • 乘法器、调制器
  • 电可调谐式滤波器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1256CN N-14 C $7.33 $5.85
    LT1256CN#PBF N-14 C $7.33 $5.85
    LT1256CS SO-14 C $7.75 $6.10
    LT1256CS#PBF SO-14 C $7.75 $6.10
    LT1256CS#TR SO-14 C $6.16
    LT1256CS#TRPBF SO-14 C $6.16
