当前位置:Linear公司 > > 凌力尔特芯片 >> LT1084
LT1084技术文档下载:
LT1084技术文档产品手册下载
LT1084 - 典型应用图例:

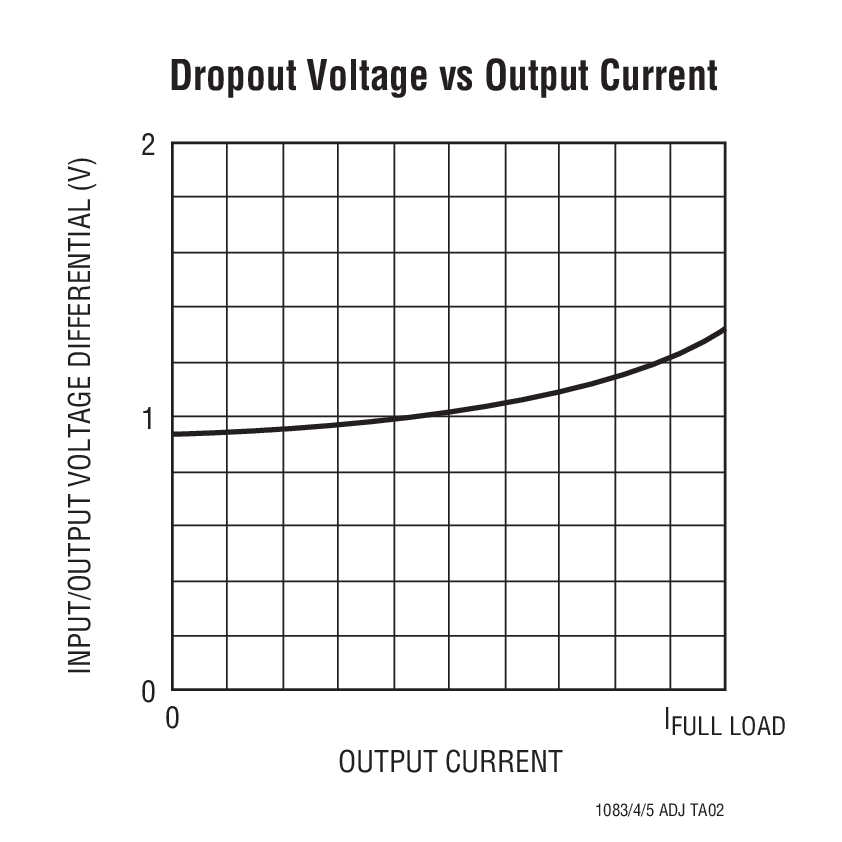

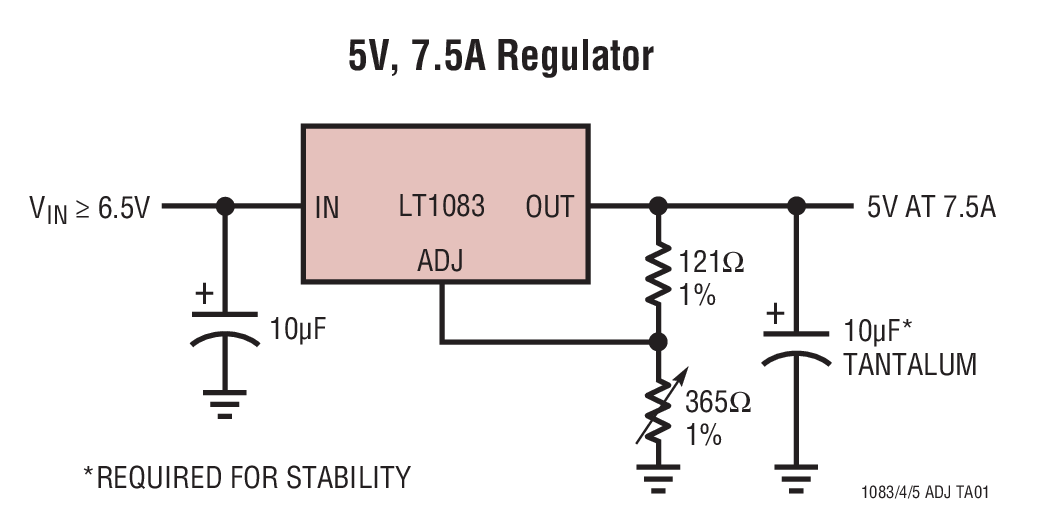

LT1084典型应用图例一
LT1084典型应用图例二
LT1084 - 封装图解:

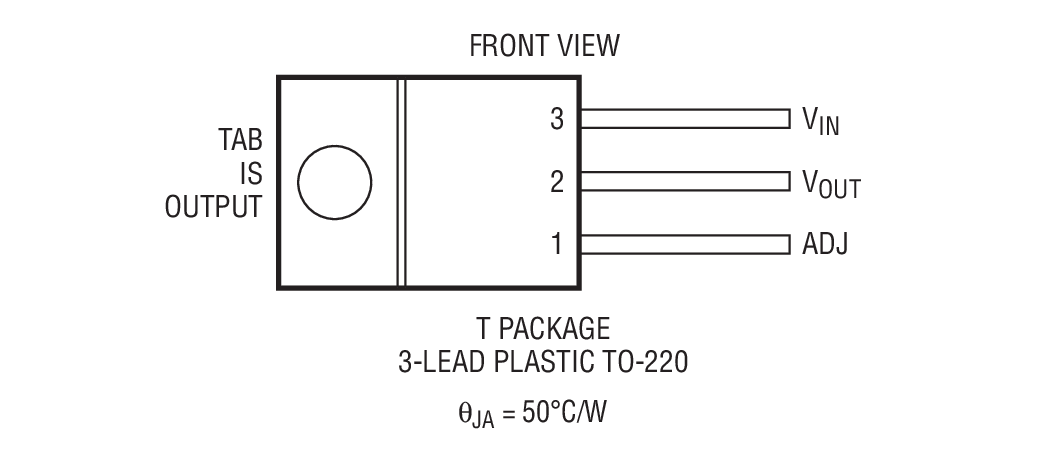

LT1084封装图解一

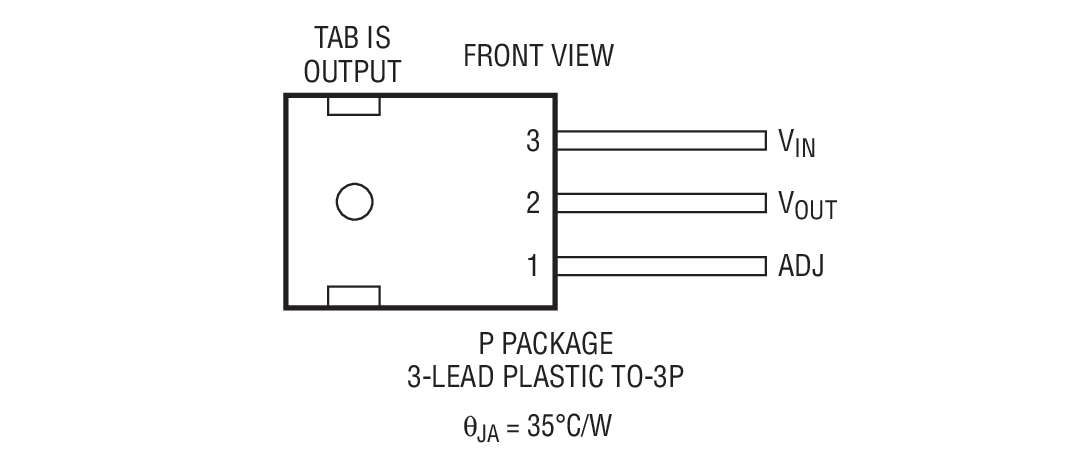

LT1084封装图解二

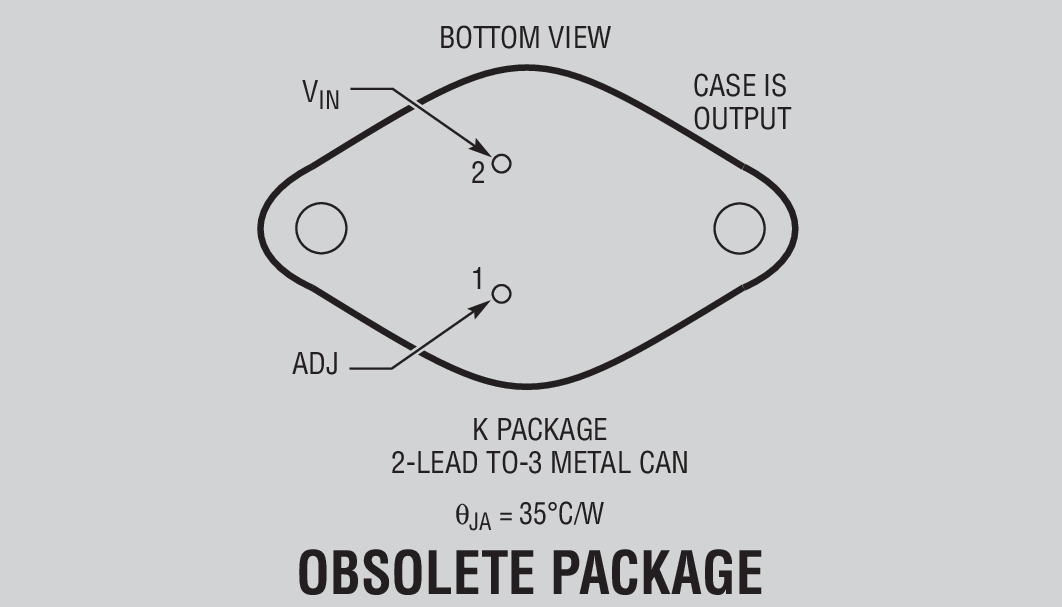

LT1084封装图解三

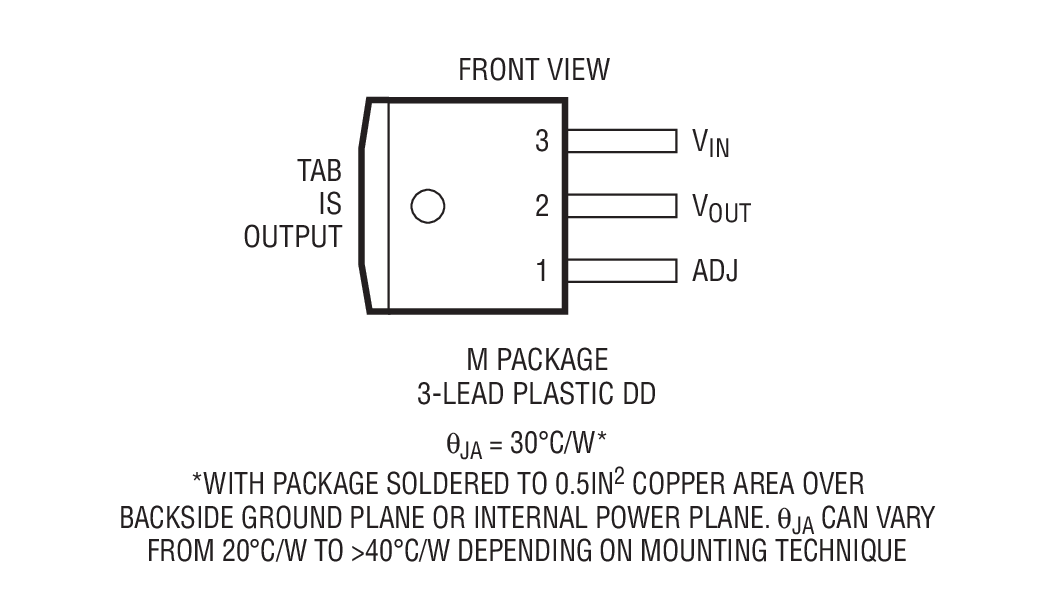

LT1084封装图解四
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1084介绍
LT1084 - LT1084是LT1084 — 5A 低压差正可调稳压器

LT1084是Linear公司的一款正稳压器产品,LT1084是LT1084 — 5A 低压差正可调稳压器,本站介绍了LT1084的封装应用图解、特点和优点、功能等,并给出了与LT1084相关的凌力尔特元器件型号供参考。

LT1084 - LT1084 — 5A 低压差正可调稳压器

LT1084 — 5A 低压差正可调稳压器 - Linear Technology(凌力尔特)

功能描述

LT1083 系列正可调稳压器专为以高于现有器件的效率来提供 7.5A、5A 和 3A 输出电流而设计。所有内部电路均为能够在低至 1V 的输入至输出差分电压条件下运作而设计,并且把压差电压作为负载电流的一个函数拟订了全面的规格。压差在最大输出电流条件下保证为 1.5V (最大值),并在较低负载电流时有所减小。片内修整把输出电压准确度调节至 1%。对电流限值也进行了修整,从而最大限度地减小了过载条件下稳压器和电源电路上承受的应力。

LT1083 / LT1084 / LT1085 器件的引脚与老式三端稳压器兼容。在这些新型器件上需要布设一个 10μF 输出电容器;然而,在大多数稳压器设计中通常已包括该电容器。

与 PNP 稳压器 (它有多达 10% 的输出电流作为静态电流而消耗掉了) 的不同,LT1083 的静态电流将流入负载,从而提升了效率。

特点
  • 三端可调
  • 输出电流:3A、5A 或 7.5A
  • 可在低至 1V 的压差条件下运作
  • 在多种电流水平条件下提供保证的压差
  • 电压调整率:0.015%
  • 负载调整率:0.01%
  • 进行了全面的热限制功能测试
  • 可提供固定版本
  • 提供 3 引脚塑料 TO-220、TO-3P 和 DD 封装
  • 应用
  • 高效率线性稳压器
  • 用于开关电源的后置稳压器
  • 恒定电流稳压器
  • 电池充电器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1084CT TO-220 C $5.20 $4.25
    LT1084CT#PBF TO-220 C $5.20 $4.25
    LT1084IT TO-220 I $6.65 $5.35
    LT1084IT#PBF TO-220 I $6.65 $5.35
