LT1009MH技术文档下载:
LT1009MH技术文档产品手册下载
LT1009MH - 典型应用图例:

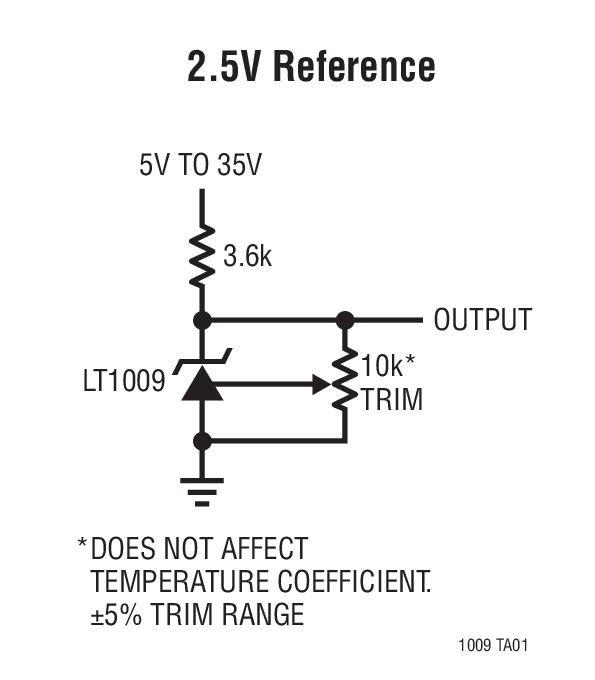

LT1009MH典型应用图例一

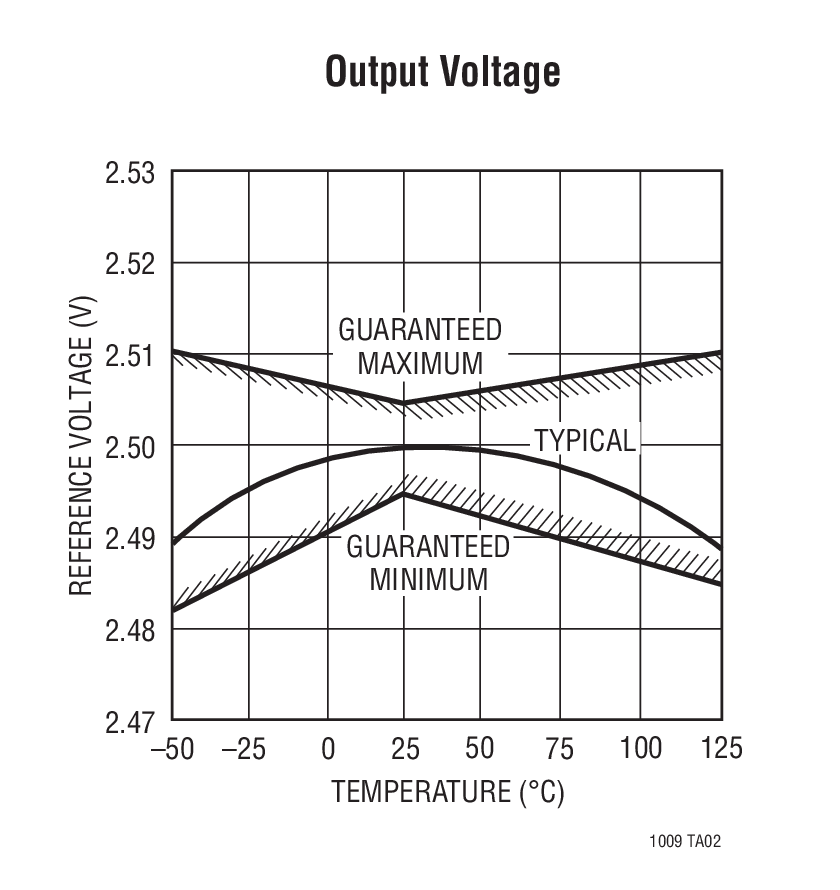

LT1009MH典型应用图例二
LT1009MH - 封装图解:

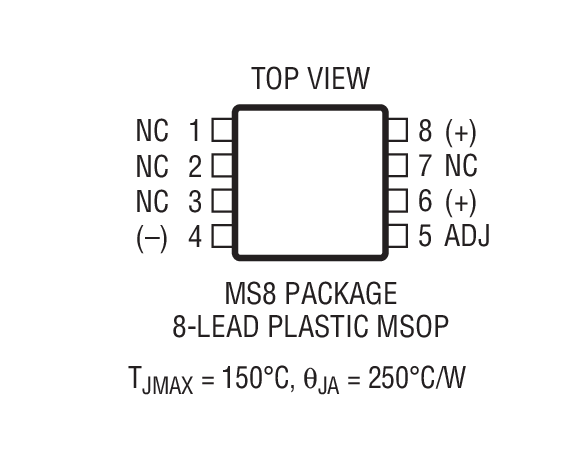

LT1009MH封装图解一

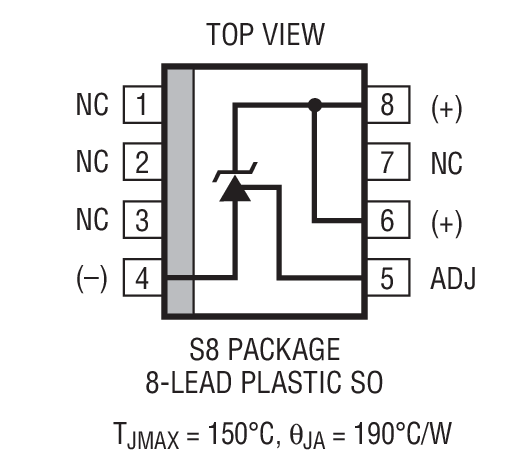

LT1009MH封装图解二
LT1009MHLT1009MH
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1009MH介绍
LT1009MH - LT1009MH是2.5V 基准

LT1009MH是Linear公司的一款军用密封产品 (M)产品,LT1009MH是2.5V 基准,本站介绍了LT1009MH的封装应用图解、特点和优点、功能等,并给出了与LT1009MH相关的凌力尔特元器件型号供参考。

LT1009MH - 2.5V 基准

LT1009 - 2.5V 基准 - Linear Technology(凌力尔特)

功能描述

LT1009 是一款精准修整型 2.5V 并联稳压器二极管,具有一个仅为 ±5mV 的最大初始容差。低动态阻抗和宽工作电流范围提升了其通用性。利用片内修整实现了 0.2% 的基准容差,它不仅最大限度地减小了初始电压容差,而且还实现了温度漂移的最小化。

虽然采用 LT1009 时无需进行调节,不过,第三个终端还是提供了 ±5% 的基准电压调节范围,旨在校准系统误差。在许多应用中,LT1009 可被用作 LM136 的引脚兼容型替代器件,并免除了外部修整网络。

如需一款具有较低漂移的 2.5V 基准,请参见 LT1019 的数据表。

特点
  • 点击这里获取军用性能 (JAN Class S) 器件数据表 —— 您将被指引至美国国防部哥伦布供应中心的产品数据表。
  • 最大初始容差:0.2%
  • 保证温度稳定性
  • 0.6Ω 最大动态阻抗
  • 宽工作电流范围
  • 可与 LM136 直接互换以改善性能
  • 无需针对最小温度系数进行调节
  • 采用 8 引脚 SO 和 MSOP 封装以及 3 引脚 TO-92 封装
  • 应用
  • 用于 5V 系统的基准
  • 8 位 A/D 和 D/A 基准
  • 数字伏特计
  • 电流环路测量和控制系统
  • 电源监视器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1009CMS8 MS-8 C $2.25 $1.85
    LT1009CMS8#PBF MS-8 C $2.25 $1.85
    LT1009CMS8#TR MS-8 C $1.91
    LT1009CMS8#TRPBF MS-8 C $1.91
    LT1009CZ TO-92 C $1.58 $1.30
    LT1009CZ#PBF TO-92 C $1.58 $1.30
    LT1009CZ#TR TO-92 C $1.36
    LT1009CZ#TRPBF TO-92 C $1.36
    LT1009IS8 SO-8 I $3.00 $2.45
    LT1009IS8#PBF SO-8 I $3.00 $2.45
    LT1009IS8#TR SO-8 I $2.51
    LT1009IS8#TRPBF SO-8 I $2.51
    LT1009IZ TO-92 I $2.75 $2.25
    LT1009IZ#PBF TO-92 I $2.75 $2.25
    LT1009IZ#TR TO-92 I $2.31
    LT1009IZ#TRPBF TO-92 I $2.31
    LT1009MH TO-46 M $22.00
    LT1009S8 SO-8 C $2.08 $1.75
    LT1009S8#PBF SO-8 C $2.08 $1.75
    LT1009S8#TR SO-8 C $1.81
    LT1009S8#TRPBF SO-8 C $1.81
