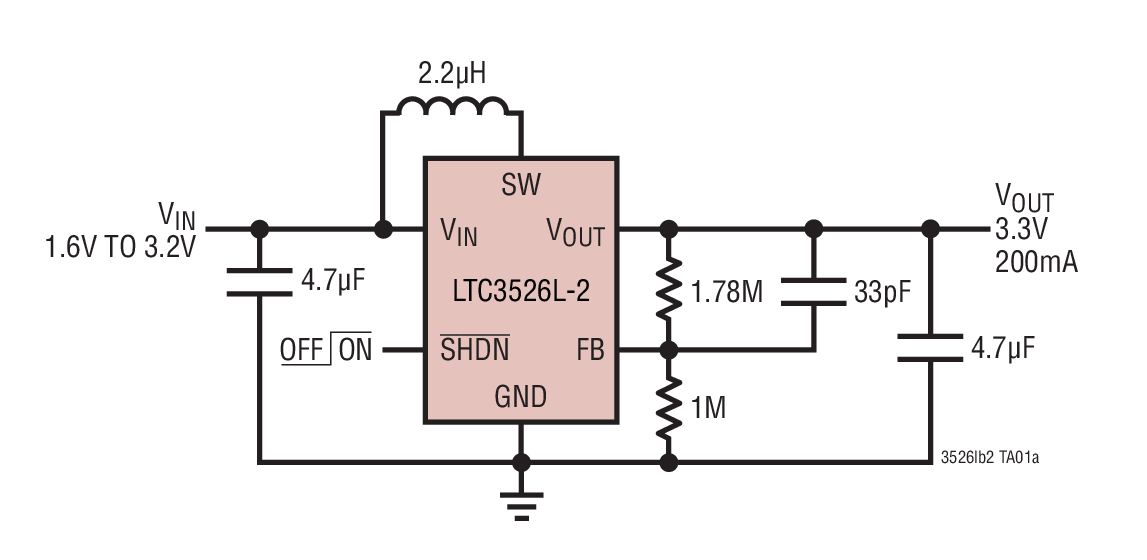

LTC3526LB-2典型应用图例一

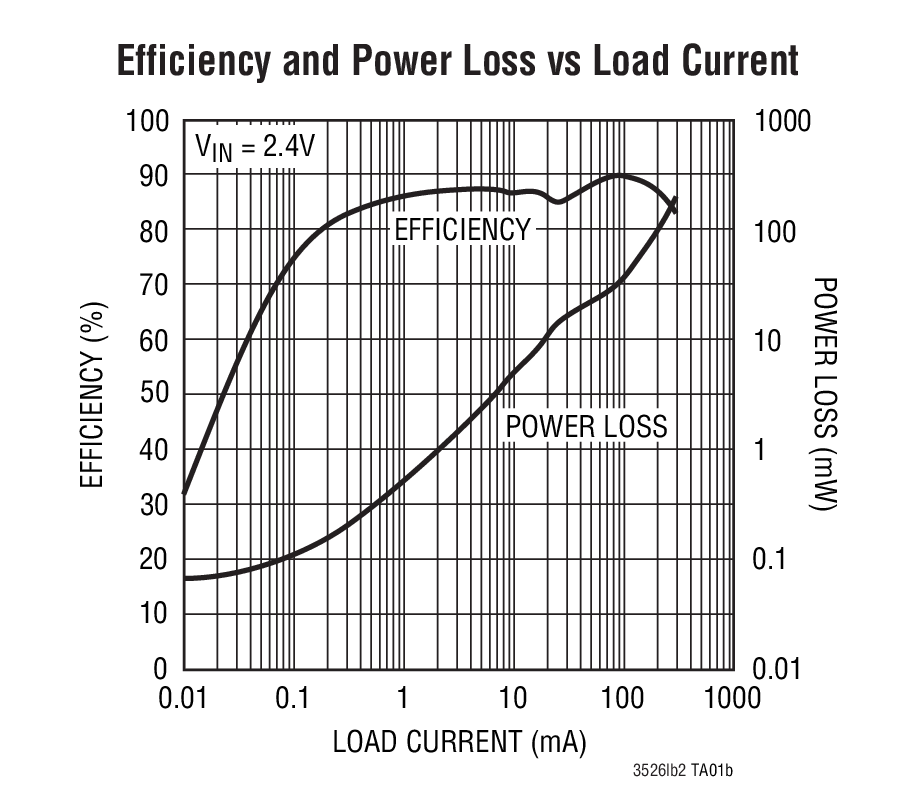

LTC3526LB-2典型应用图例二
LTC3526LB-2 - 封装图解：

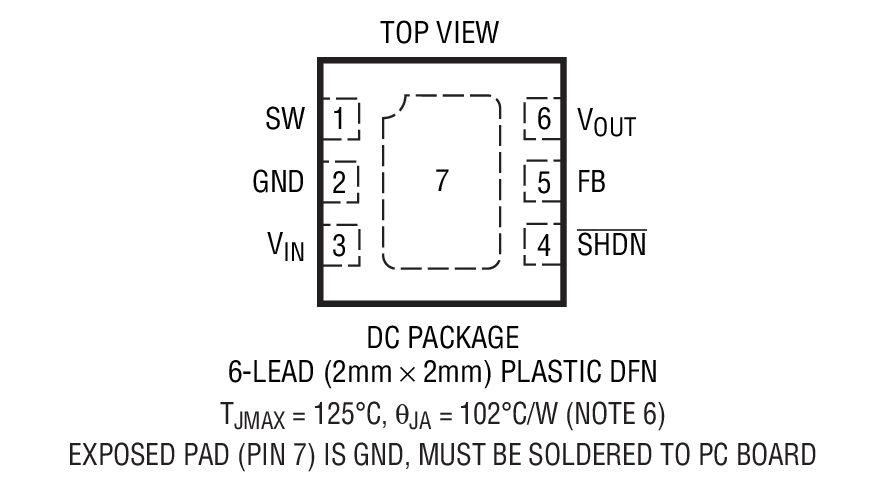

LTC3526LB-2封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3526LB-2介绍

LTC3526LB-2 - LTC3526LB-2是采用 2mm x 2mm DFN 封装的 550mA 2MHz 同步升压型 DC/DC 转换器

LTC3526LB-2是LINEAR凌力尔特公司的一款微功率升压产品，LTC3526LB-2是LTC3526LB-2是采用 2mm x 2mm DFN 封装的 550mA 2MHz 同步升压型 DC/DC 转换器，本站介绍了LTC3526LB-2的封装应用图解、特点和优点、功能等，并给出了与LTC3526LB-2相关的LINEAR元器件型号供参考。

LTC3526LB-2 - LTC3526LB-2是采用 2mm x 2mm DFN 封装的 550mA 2MHz 同步升压型 DC/DC 转换器 - 微功率升压 - 电源管理 - 凌力尔特

LTC3526LB-2 - 采用 2mm x 2mm DFN 封装的 550mA 2MHz 同步升压型 DC/DC 转换器

LTC3526L-2 / LTC3526LB-2 - 采用 2mm x 2mm DFN 封装的 550mA 2MHz 同步升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC3526L-2 / LTC3526LB-2 是具输出断接功能的同步、固定频率升压型 DC/DC 转换器。同步整流在扁平的 2mm x 2mm DFN 封装中实现了高效率。由于采用了一个 680mV的启动电压，而且一旦起动之后就能够在低至 500mV 的电压条件下运作，因而进一步地延长了采用单 AA / AAA 电池供电型产品的电池使用寿命。

2MHz 的开关频率允许采用纤巧、扁平的电感器和陶瓷电容器，从而最大限度地缩减了解决方案的占板面积。电流模式 PWM 设计采取的是内部补偿，因而减少了外部元件数目。LTC3526L-2 在轻负载条件下执行突发模式操作，从而使其能够在宽负载范围内保持高效率。而 LTC3526LB-2 具固定频率操作以满足低噪声应用的要求。抗振铃控制电路通过在断续操作模式中对电感器进行阻尼来降低 EMI。其他的特点包括小于 1μA 的低停机电流和热停机功能。

LTC3526L-2 / LTC3526LB-2 采用 2mm x 2mm x 0.75mm DFN 封装。

特点
  • 可从单节碱性 / NiMH 电池提供 3.3V/100mA 输出，或者从两节电池提供 3.3V/200mA 输出
  • VIN 启动电压：680mV
  • VOUT 范围：1.5V 至 5.25V
  • 效率高达 94%
  • 输出断接
  • 2MHz 固定频率操作
  • 可在 VIN > VOUT 的条件下操作
  • 集成软起动功能
  • 采用内部补偿的电流模式控制
  • 具 9μAIQ 的突发模式 (Burst Mode) 操作 (LTC3526L-2)
  • 低噪声 PWM 操作 (LTC3526LB-2)
  • 内部同步整流器
  • 逻辑控制型停机模式 (IQ < 1μA)
  • 抗振铃控制
  • 扁平 (2mm x 2mm x 0.75mm) DFN-6 封装
    • 应用
  • 医疗仪器
  • 噪声消除头戴式耳机
  • 无线鼠标
  • 蓝牙头戴送受话器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3526LBEDC-2#PBF 2x2 DFN-6 E $2.64
    LTC3526LBEDC-2#TRMPBF 2x2 DFN-6 E $2.64 $1.90
    LTC3526LBEDC-2#TRPBF 2x2 DFN-6 E $2.64 $1.85
    LTC3526LEDC-2#TRMPBF 2x2 DFN-6 E $2.64 $1.90
    LTC3526LEDC-2#TRPBF 2x2 DFN-6 E $2.64 $1.85
