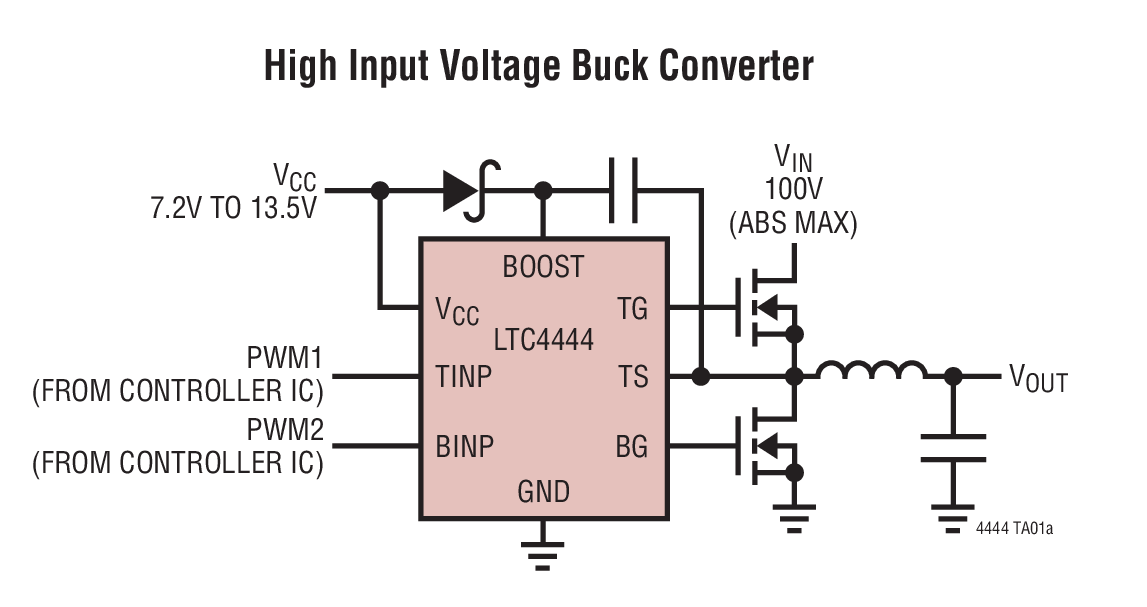

LTC4444典型应用图例一

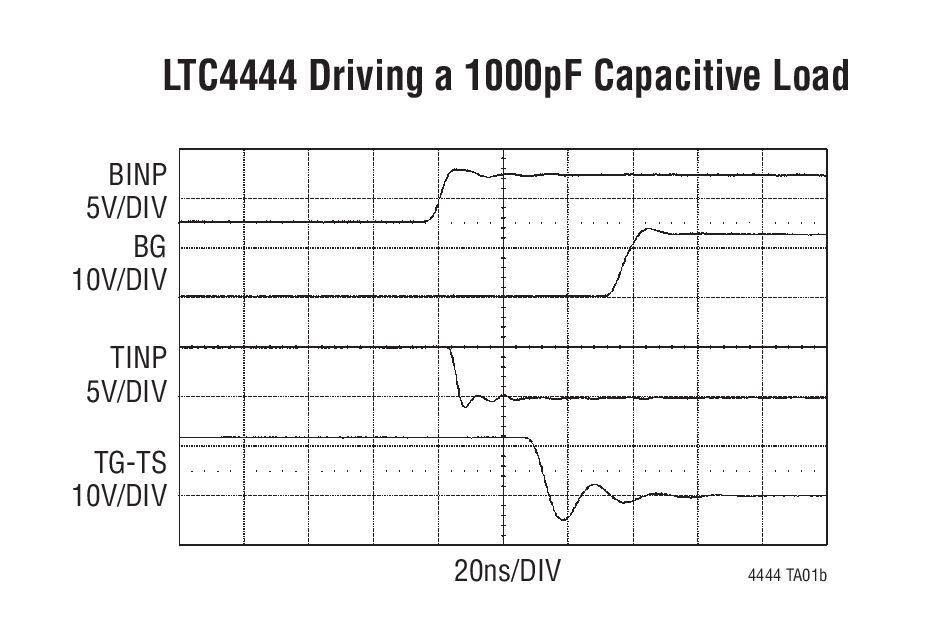

LTC4444典型应用图例二
LTC4444 - 封装图解：

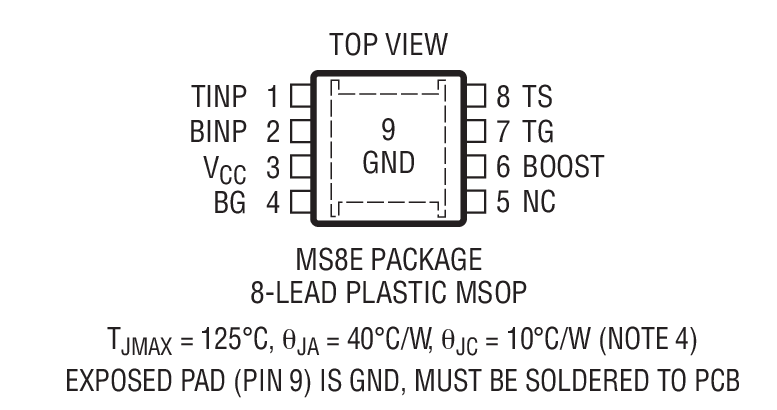

LTC4444封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4444介绍

LTC4444 - LTC4444是高电压同步 N 沟道 MOSFET 驱动器

LTC4444是LINEAR凌力尔特公司的一款高压侧开关和 MOSFET 驱动器产品，LTC4444是LTC4444是高电压同步 N 沟道 MOSFET 驱动器，本站介绍了LTC4444的封装应用图解、特点和优点、功能等，并给出了与LTC4444相关的LINEAR元器件型号供参考。

LTC4444 - LTC4444是高电压同步 N 沟道 MOSFET 驱动器 - 高压侧开关和 MOSFET 驱动器 - 航天和严酷环境 - 凌力尔特

LTC4444 - 高电压同步 N 沟道 MOSFET 驱动器

LTC4444 - 高电压同步 N 沟道 MOSFET 驱动器 - Linear Technology（凌力尔特）

功能描述

LTC4444 是一款高频高电压栅极驱动器，可利用一个同步 DC/DC 转换器和高达 100V 的电源电压来驱动两个 N 沟道 MOSFET。强大的驱动能力降低了具高栅极电容 MOSFET 中的开关损耗。

LTC4444 针对两个与电源无关的输入进行配置。高压侧输入逻辑信号在内部被电平移位至自举电源，此电源可以在高出地电位达 114V 的电压条件下运行。

LTC4444 包含欠压闭锁电路，用于在器件启动时停用外部 MOSFET。LTC4444 还内置了自适应贯通保护功能，用于阻止两个 MOSFET 同时传导。

如需了解该产品系列的相似驱动器，请查阅下表。

参数

LTC4444

LTC4446

LTC4444-5

贯通保护功能

有

无

有

绝对最大 TS

100V

100V

100V

MOSFET 栅极
驱动电压

7.2V 至 13.5V

7.2V 至 13.5V

4.5V 至 13.5V

VCC UV+

6.6V

6.6V

4V

VCC UV－

6.15V

6.15V

3.55V

特点
  • 自举电源电压至 114V
  • 宽 VCC 电压：7.2V 至 13.5V
  • 自适应贯通保护功能
  • 2.5A 峰值 TG 上拉电流
  • 3A 峰值 BG 上拉电流
  • 1.2Ω TG 驱动器下拉电阻
  • 0.55Ω BG 驱动器下拉电阻
  • 5ns TG 下降时间驱动 1nF 负载
  • 8ns TG 上升时间驱动 1nF 负载
  • 3ns BG 下降时间驱动 1nF 负载
  • 6ns BG 上升时间驱动 1nF 负载
  • 可驱动高压侧和低压侧 N 沟道 MOSFET
  • 欠压闭锁功能
  • 耐热增强型 8 引脚 MSOP 封装
    • 应用
  • 分布式电源架构
  • 汽车电源
  • 高密度电源模块
  • 电信
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4444EMS8E#PBF MS-8 E $2.61 $1.69
    LTC4444EMS8E#TRPBF MS-8 E $1.75
    LTC4444HMS8E#PBF MS-8 H $2.86 $2.00
    LTC4444HMS8E#TRPBF MS-8 H $2.06
    LTC4444IMS8E MS-8 I $2.59 $1.81
    LTC4444IMS8E#PBF MS-8 I $2.80 $1.81
    LTC4444IMS8E#TRPBF MS-8 I $1.87
    LTC4444MPMS8E MS-8 MP $4.11 $2.88
    LTC4444MPMS8E#PBF MS-8 MP $4.11 $2.88
    LTC4444MPMS8E#TR MS-8 MP $2.94
    LTC4444MPMS8E#TRPBF MS-8 MP $2.94
    下面可能是您感兴趣的Linear Technology（凌力尔特）元器件
  • LTC4446 - 高电压高压侧/低压侧 N 沟道 MOSFET 驱动器
  • LTC4449 - 高速同步 N 沟道 MOSFET 驱动器
  • LTC4440 - 高速、高电压、高端栅极驱动器
  • LTC4441 - N 沟道 MOSFET 栅极驱动器
  • LTC4444-5 - 高电压同步 N 沟道 MOSFET 驱动器
  • LT1910 - 受保护的高端 MOSFET 驱动器
  • LT8705 - 80V VIN 和 VOUT 同步、四开关、降压-升压型 DC/DC 控制器
  • LT4320 / LT4320-1 - 理想二极管桥控制器
  • LTC4442/LTC4442-1 - 高速同步 N 沟道 MOSFET 驱动器
  • LTC4440-5 - 高速、高电压、高端栅极驱动器
