当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC4425
LTC4425技术文档下载：
LTC4425技术文档产品手册下载
LTC4425 - 典型应用图例：

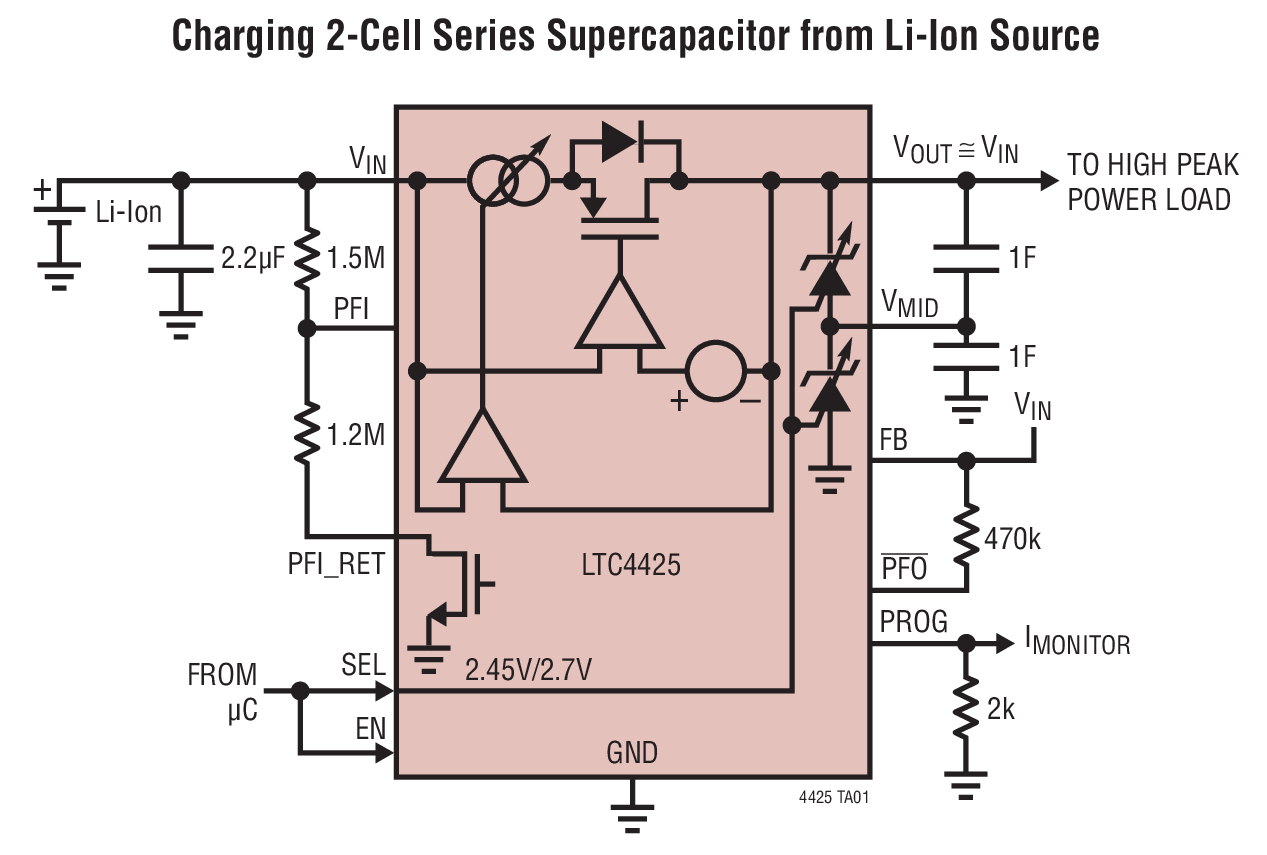

LTC4425典型应用图例一
LTC4425典型应用图例二
LTC4425 - 封装图解：

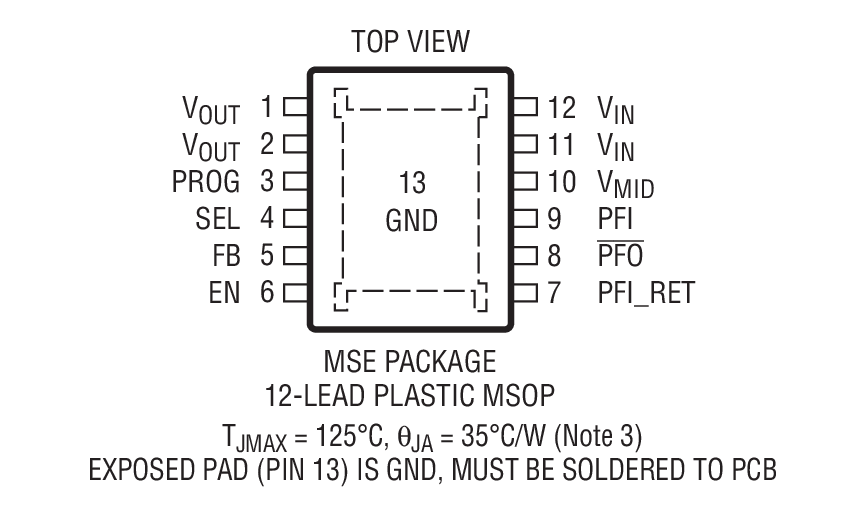

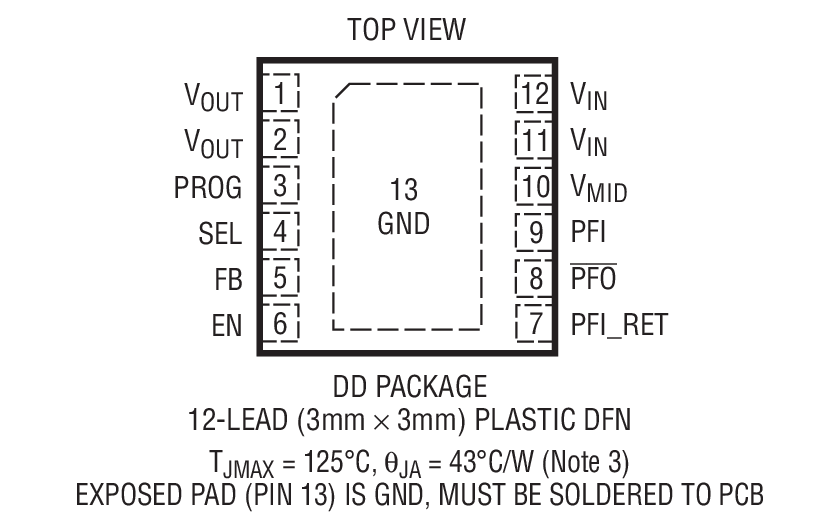

LTC4425封装图解一
LTC4425封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4425介绍

LTC4425 - LTC4425是具电流限制理想二极管和电压 / 电流 (V/I) 监视器的线性超级电容器充电器

LTC4425是LINEAR凌力尔特公司的一款超级电容器充电器产品，LTC4425是LTC4425是具电流限制理想二极管和电压 / 电流 (V/I) 监视器的线性超级电容器充电器，本站介绍了LTC4425的封装应用图解、特点和优点、功能等，并给出了与LTC4425相关的LINEAR元器件型号供参考。

LTC4425 - LTC4425是具电流限制理想二极管和电压 / 电流 (V/I) 监视器的线性超级电容器充电器 - 超级电容器充电器 - 电源管理 - 凌力尔特

LTC4425 - 具电流限制理想二极管和电压 / 电流 (V/I) 监视器的线性超级电容器充电器

LTC4425 - 具电流限制理想二极管和电压 / 电流 (V/I) 监视器的线性超级电容器充电器 - Linear Technology（凌力尔特）

功能描述

LTC4425 是一款恒定电流/恒定电压线性充电器，专为从一个锂离子/锂聚合物电池、一个 USB 端口或一个 2.7V 至 5.5V 电流限制电源对一个两节超级电容器电池组进行充电而设计。该器件起一个理想二极管的作用，并具有一个极低的 50mΩ 接通电阻，从而使其成为高峰值功率/低平均功率应用的合适之选。LTC4425 能够以一个恒定充电电流将输出电容器充电至一个外部设置的输出电压 (在 LDO 模式中)，或者运用一种智能充电电流模式将输出电容器充电至 VIN (在标准模式中) 以限制浪涌电流，直到 VIN 至 VOUT 之差少于 250mV 为止。此外，也可把 LTC4425 设定以将输出电压箝位于 4.9V 或 5.4V。

充电电流 (VOUT 电流限值) 通过在 PROG 和 GND 之间连接一个电阻器来设置。PROG 引脚上的电压代表从 VIN 流至 VOUT 的电流 (用于电流监视)。一个内部有源平衡电路负责使每个超级电容器两端的电压保持相等，并将每个电池两端的峰值电压箝位至一个可通过引脚来选择的最大值。LTC4425 能够在非常低的静态电流 (20μA) 条件下运作 (停机电流<3μA)，并采用扁平 12 引脚 3mm x 3mm DFN 封装或 12 引脚 MSOP 封装。

特点
  • 50mΩ 理想二极管 (从 VIN 至 VOUT)
  • 智能充电电流模式可限制浪涌电流
  • 内部电池平衡器 (无外部电阻器)
  • 可编程输出电压 (LDO 模式)
  • 可编程 VIN 至 VOUT 电流限值
  • 可通过 PROG 引脚连续监视 VIN 至 VOUT 电流
  • 低静态电流：20μA
  • VIN 电源故障、PGOOD 指示器
  • 2.45V/2.7V 电池保护分路 (4.9V/5.4V 超级电容器最大 Top-Off 电压)
  • 3A 峰值电流限值，热限制
  • 纤巧型应用电路，3mm x 3mm x 0.75mm DFN 封装和 12 引脚 MSOP 封装
    • 应用
  • 高峰值功率电池 / USB 受电设备
  • 工业 PDA
  • 便携式仪器 / 监视设备
  • 功率计、超级电容器备份电路
  • PC 卡 / USB 调制解调器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4425EDD#PBF 3x3 DFN-12 E $3.22 $2.25
    LTC4425EDD#TRPBF 3x3 DFN-12 E $2.31
    LTC4425EMSE#PBF MS-12E E $3.36 $2.35
    LTC4425EMSE#TRPBF MS-12E E $2.41
    LTC4425IDD#PBF 3x3 DFN-12 I $3.71 $2.60
    LTC4425IDD#TRPBF 3x3 DFN-12 I $2.66
    LTC4425IMSE#PBF MS-12E I $3.86 $2.70
    LTC4425IMSE#TRPBF MS-12E I $2.76
