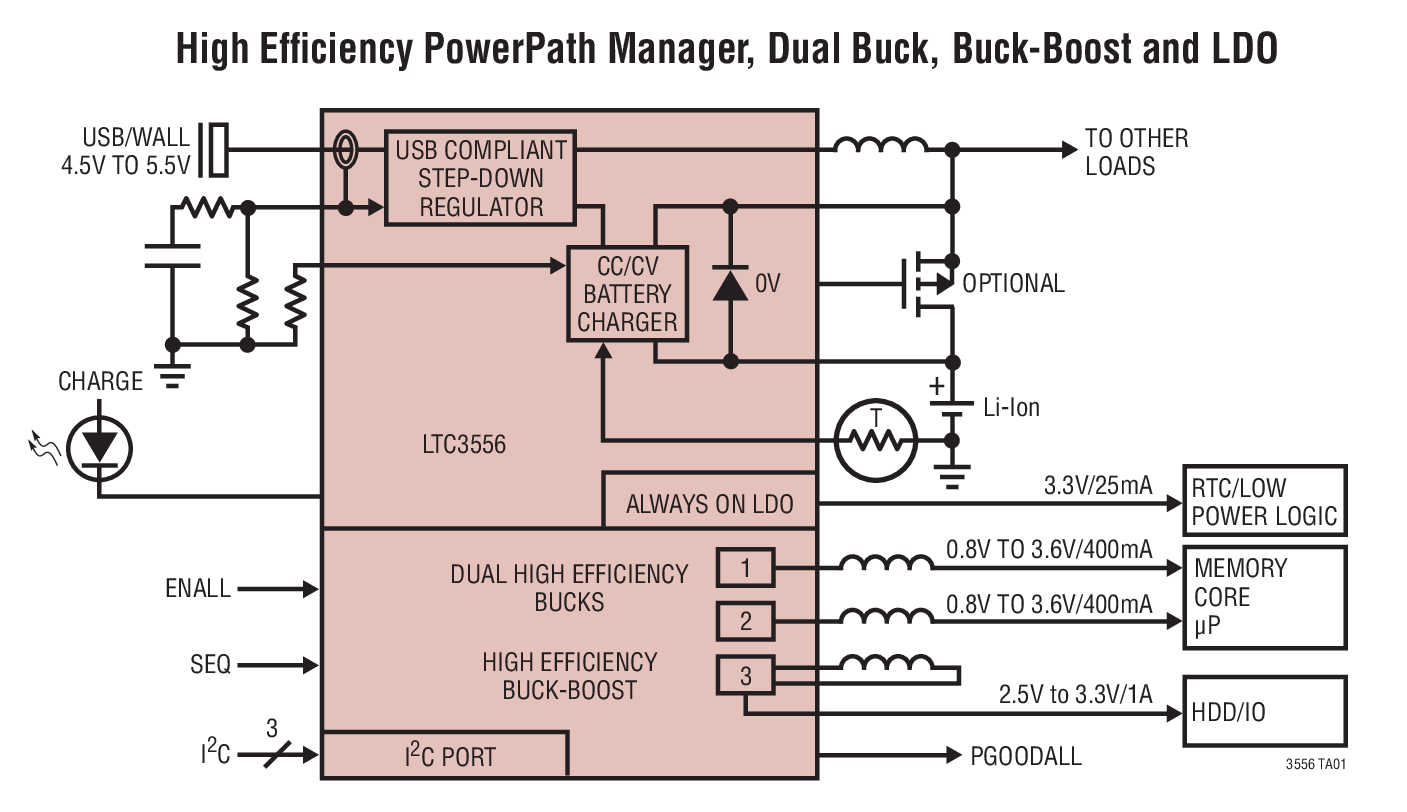

LTC3556典型应用图例一

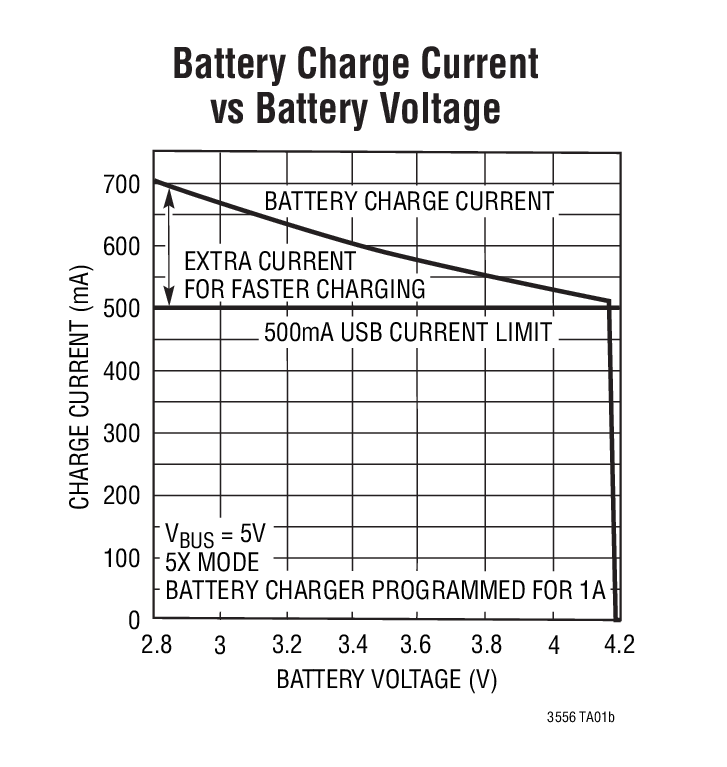

LTC3556典型应用图例二
LTC3556 - 封装图解:

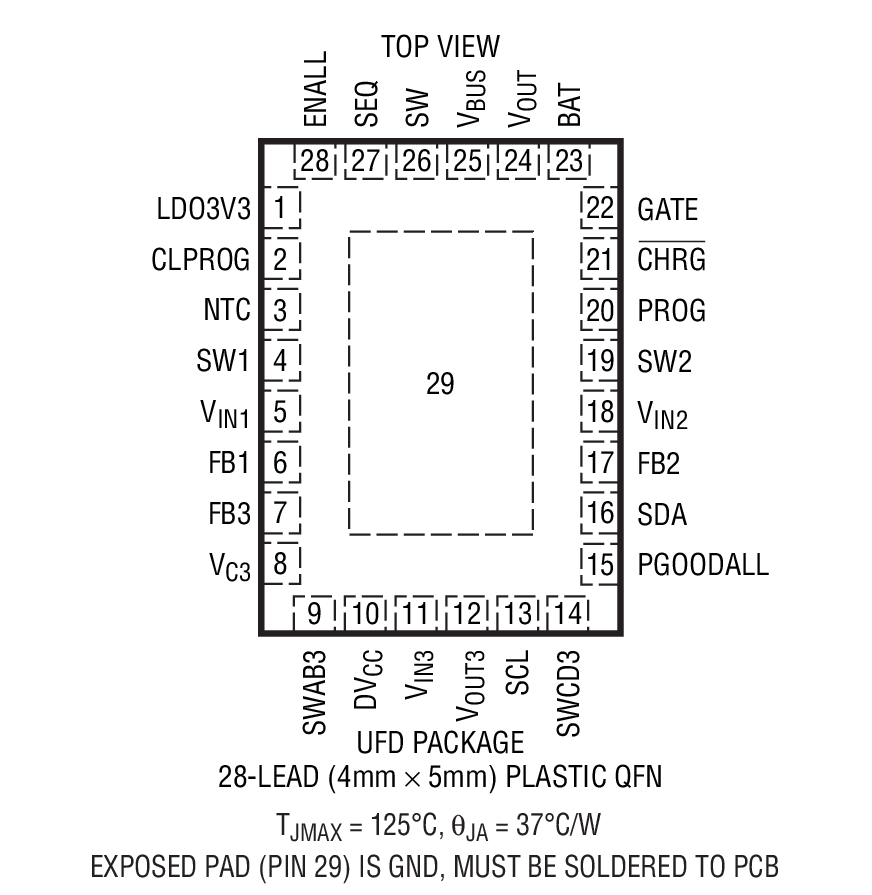

LTC3556封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3556介绍
LTC3556 - LTC3556是具双通道降压和降压-升压型 DC/DC 的高效率 USB 电源管理器

LTC3556是Linear公司的一款PMIC (DC-DC、PowerPath 和电池充电器)产品,LTC3556是具双通道降压和降压-升压型 DC/DC 的高效率 USB 电源管理器,本站介绍了LTC3556的封装应用图解、特点和优点、功能等,并给出了与LTC3556相关的凌力尔特元器件型号供参考。

LTC3556 - 具双通道降压和降压-升压型 DC/DC 的高效率 USB 电源管理器

LTC3556 - 具双通道降压和降压-升压型 DC/DC 的高效率 USB 电源管理器 - Linear Technology(凌力尔特)

功能描述
LTC3556 是一款面向锂离子/锂聚合物电池应用的高集成度电源管理和电池充电器IC。它包括一个具自动负载优先级处理功能的高效率电流限制开关 PowerPath 管理器、一个电池充电器、一个理想二极管和 3 个同步开关稳压器 (两个降压型稳压器和一个降压-升压型稳压器)。LTC3556 专为 USB 应用而设计,其开关电源管理器自动地把输入电流的最大值限制为 100mA 或 500mA (对于 USB 应用),或者 1A (对于适配器供电应用)。

LTC3556 的开关输入级能够把可从 USB 端口获得的 2.5W 功率几乎全部传输至系统负载,而作为热量消耗掉的功率极少。该特点使得 LTC3556 能向应用提供更多的功率,并放宽了狭小空间里的热预算约束条件。两个降压型稳压器各能提供高达 400mA 的电流,而降压-升压型稳压器则能够提供 1A 电流。

LTC3556 采用扁平 28 引脚 (4mm x 5mm x 0.75mm) QFN 表面贴装型封装。
特点
  • 具 Bat-TrackTM 自适应输出控制功能的高效率开关 PowerPathTM 控制器
  • 可编程 USB 或墙上输入电流限值 (100mA/500mA/1A)
  • 全功能锂离子/锂聚合物电池充电器
  • 可在使用一个电量耗尽电池的情况下实现“即时接通”型操作
  • 1.5A 最大充电电流
  • 内部 180mΩ 理想二极管和外部理想二极管控制器在电池模式中给负载供电
  • 从 BAT 引脚供电时的低无负载 IQ (< 30μA)
  • 应用
  • 基于 HDD 的 MP3 播放器、PDA、GPS、PMP
  • 其他基于 USB 的手持式产品
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3556EUFD#PBF 4x5 QFN-28 E $6.86 $4.80
    LTC3556EUFD#TRPBF 4x5 QFN-28 E $4.86
