LTC4211是具多功能电流控制的热插拔控制器

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LTC4211

LTC4211技术文档下载：

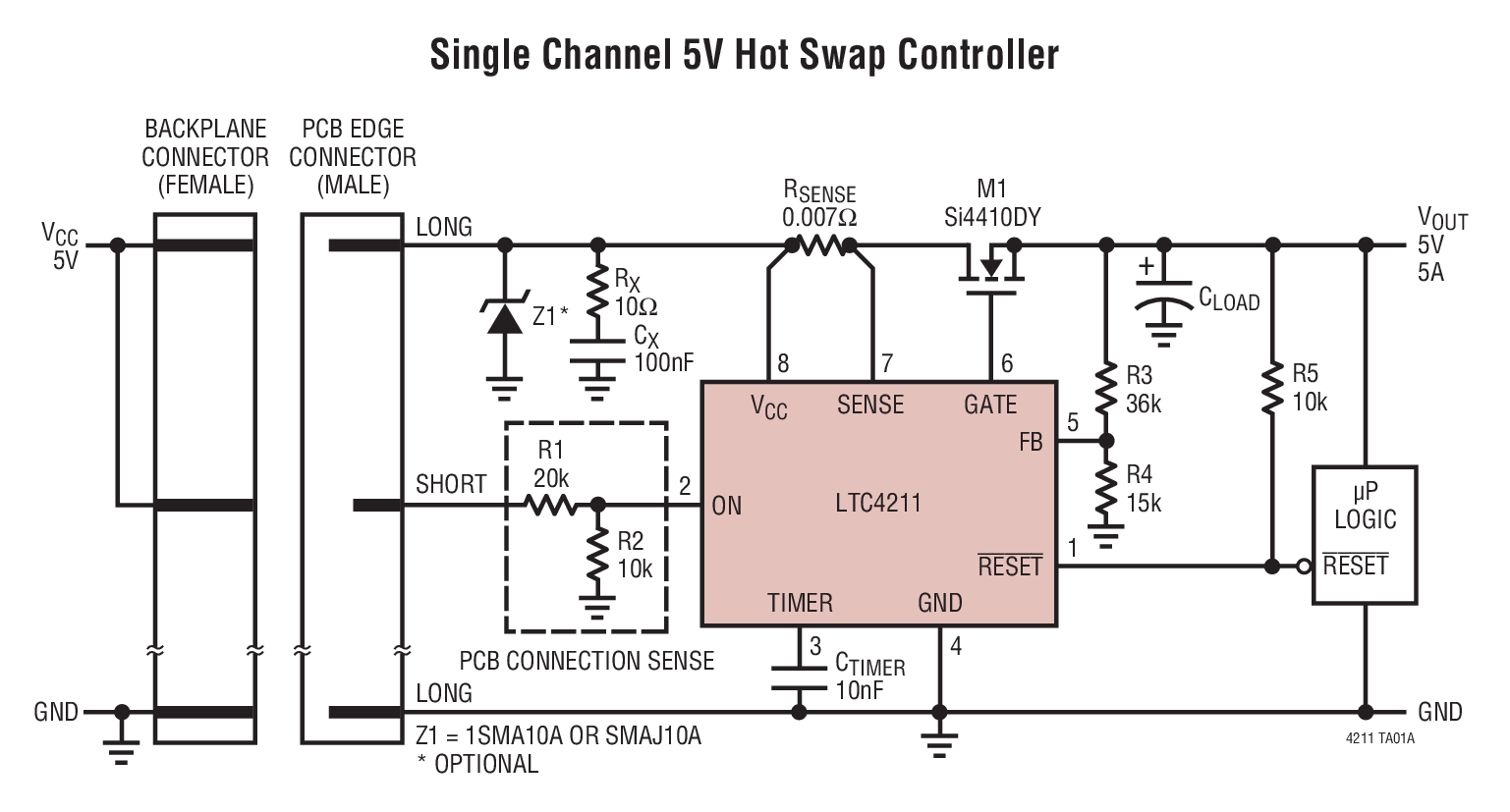

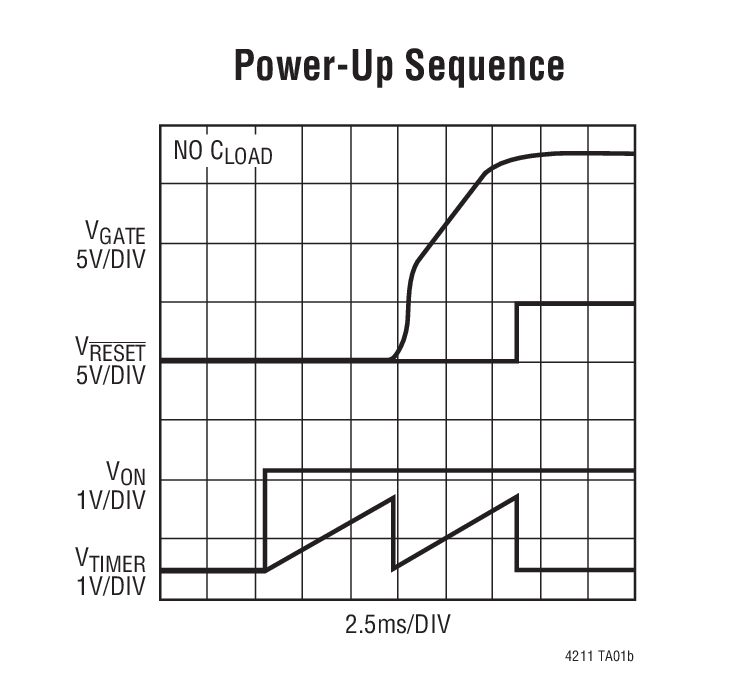

LTC4211 - 典型应用图例：

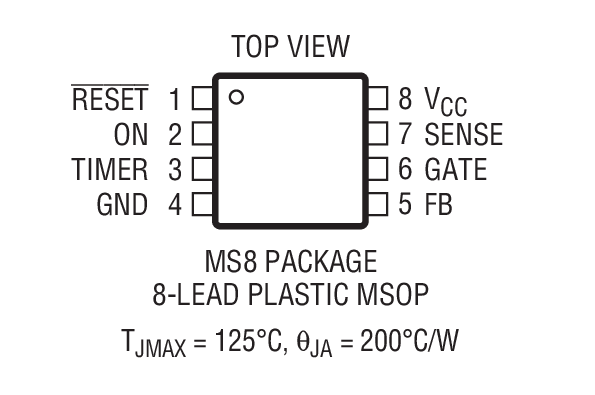

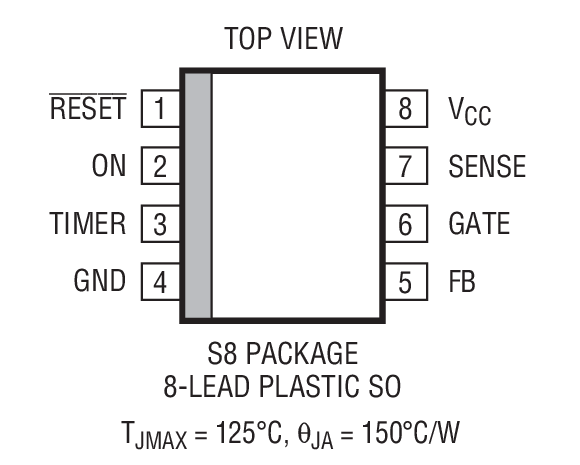

LTC4211 - 封装图解：

LTC4211LTC4211

LTC4211 - LTC4211是具多功能电流控制的热插拔控制器

LTC4211是Linear公司的一款低电压热插拔控制器产品，LTC4211是具多功能电流控制的热插拔控制器，本站介绍了LTC4211的封装应用图解、特点和优点、功能等，并给出了与LTC4211相关的凌力尔特元器件型号供参考。

LTC4211 - 具多功能电流控制的热插拔控制器

LTC4211 - 具多功能电流控制的热插拔控制器 - Linear Technology（凌力尔特）

功能描述

LTC4211 是一款热插拔 (Hot SwapTM) 控制器，允许在带电背板上安全地进行电路板的插拔操作。一个内部高端开关驱动器用于控制一个外部 N 沟道 MOSFET 的栅极，以获得 2.5V 至 16.5V 的电压电源范围。LTC4211 在启动期间 (其具有一个可编程持续时间) 提供了软起动和浪涌电流限制功能。

两个片内电流限制比较器负责提供双级过流电路断路器保护作用。慢速比较器在 VCC – 50mV 跳变，并在 20μs (或由一个外部滤波电容器设置的时间，仅限 MS 封装) 内启动。快速比较器则在 VCC – 150mV 跳变，且通常可在 300ns 的时间内做出响应。

FB 引脚用于监视输出电源电压，并向 RESET 输出引脚发出指示信号。ON 引脚信号负责接通和关断芯片，而且还可用于提供复位功能。MS 封装的器件具有 FAULT 和 FILTER 引脚，以采用一个外部齐纳二极管箝位提供额外的功能，例如：故障指示、自动重试或锁断模式、可编程电流限制响应时间和可编程过压保护。

特点

允许在带电背板上安全地进行电路板的插拔操作

电源电压控制范围：2.5V 至 16.5V

具浪涌电流限制功能的可编程软起动，无需外部栅极电容器

由于无需外部栅极电容器，因而实现了较快的关断时间

双级过流故障保护

用于过流保护的可编程响应时间 (MS 封装)

可编程过压保护 (MS 封装)

自动重试或闭锁模式操作 (MS 封装)

用于外部 N 沟道 FET 的高端驱动器

用户可编程电源电压上电速率

FB 引脚负责监视 VOUT 并发出 RESET 信号

干扰滤波器可针对杂散 RESET 信号提供保护

应用

电子电路断路器

带电电路板的插拔 (在背板或可拆卸式板卡上)

工业高端开关 / 电路断路器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4211CMS	MS-10	C	$3.05	$2.55
LTC4211CMS#PBF	MS-10	C	$3.05	$2.55
LTC4211CMS#TR	MS-10	C		$2.61
LTC4211CMS#TRPBF	MS-10	C		$2.61
LTC4211CMS8	MS-8	C	$2.45	$2.10
LTC4211CMS8#PBF	MS-8	C	$2.45	$2.10
LTC4211CMS8#TR	MS-8	C		$2.16
LTC4211CMS8#TRPBF	MS-8	C		$2.16
LTC4211CS8	SO-8	C	$2.30	$1.95
LTC4211CS8#PBF	SO-8	C	$2.30	$1.95
LTC4211CS8#TR	SO-8	C		$2.01
LTC4211CS8#TRPBF	SO-8	C		$2.01
LTC4211IMS	MS-10	I	$3.50	$2.95
LTC4211IMS#PBF	MS-10	I	$3.50	$2.95
LTC4211IMS#TR	MS-10	I		$3.01
LTC4211IMS#TRPBF	MS-10	I		$3.01
LTC4211IMS8	MS-8	I	$2.85	$2.40
LTC4211IMS8#PBF	MS-8	I	$2.85	$2.40
LTC4211IMS8#TR	MS-8	I		$2.46
LTC4211IMS8#TRPBF	MS-8	I		$2.46
LTC4211IS8	SO-8	I	$2.70	$2.25
LTC4211IS8#PBF	SO-8	I	$2.70	$2.25
LTC4211IS8#TR	SO-8	I		$2.31
LTC4211IS8#TRPBF	SO-8	I		$2.31
