LTC4210-1技术文档下载:
LTC4210-1技术文档产品手册下载
LTC4210-1 - 典型应用图例:

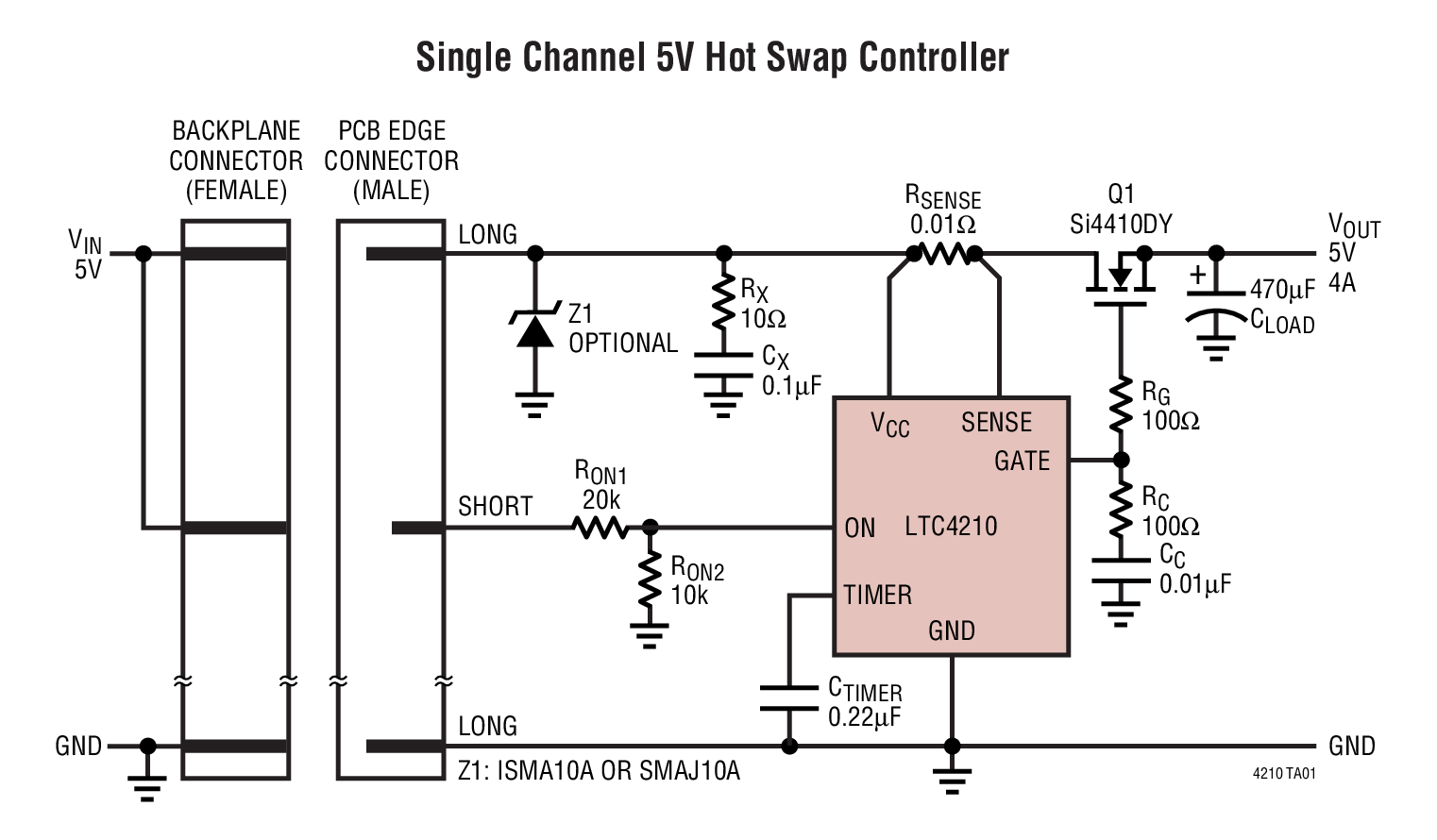

LTC4210-1典型应用图例一

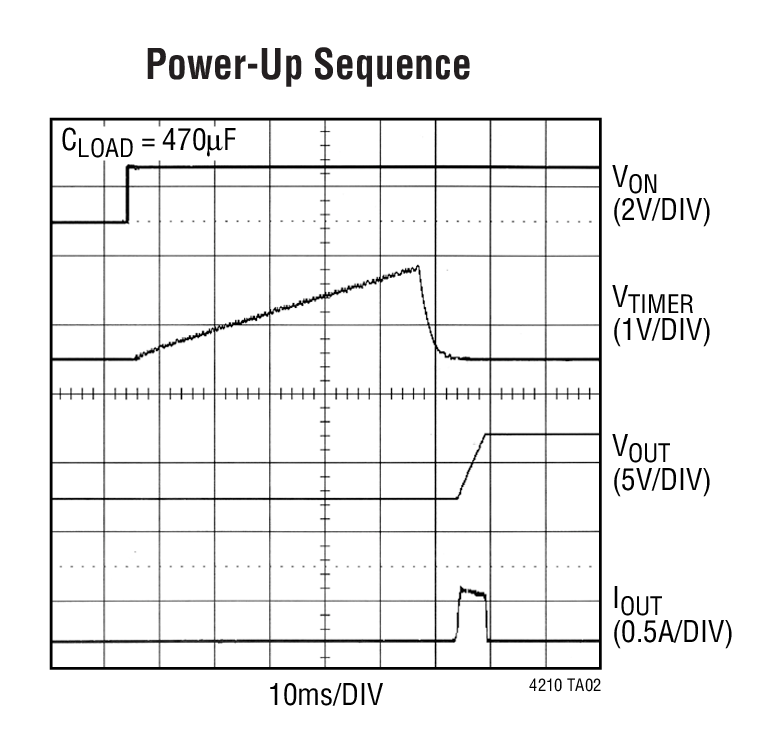

LTC4210-1典型应用图例二
LTC4210-1 - 封装图解:

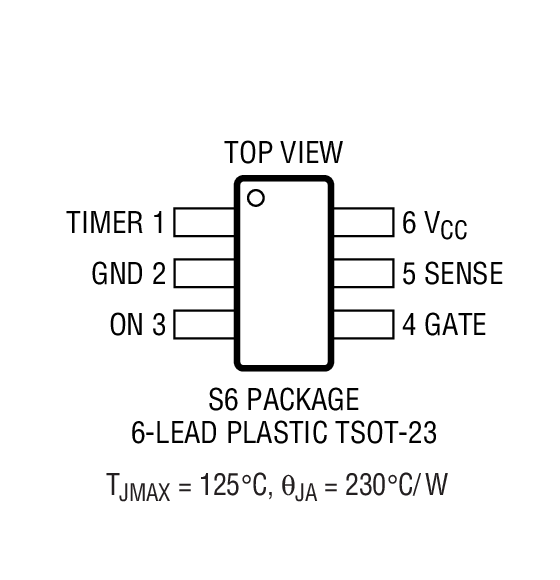

LTC4210-1封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC4210-1介绍
LTC4210-1 - LTC4210-1是采用 6 引脚 SOT-23 封装的热插拔控制器

LTC4210-1是Linear公司的一款低电压热插拔控制器产品,LTC4210-1是采用 6 引脚 SOT-23 封装的热插拔控制器,本站介绍了LTC4210-1的封装应用图解、特点和优点、功能等,并给出了与LTC4210-1相关的凌力尔特元器件型号供参考。

LTC4210-1 - 采用 6 引脚 SOT-23 封装的热插拔控制器

LTC4210-1 - 采用 6 引脚 SOT-23 封装的热插拔控制器 - Linear Technology(凌力尔特)

功能描述

LTC4210是一款 6 引脚 SOT-23 封装热插拔 (Hot SwapTM) 控制器,其允许在带电背板上安全地进行电路板的插拔操作。一个内部高压侧开关驱动器用于控制一个外部 N 沟道 MOSFET 的 GATE,以获得 2.7V 至 16.5V 的电源电压范围。LTC4210 提供了初始定时循环,并允许 GATE 以一种可编程速率斜坡上升。

LTC4210 具有一个快速电流限制环路,其与一个电路断路器定时器共同提供了主动电流限制。ON 引脚上的信号负责接通和关断器件,同时也用于实现复位功能。

该器件可提供两种选项:LTC4210-1 用于在遭遇过流故障时执行自动重试,而 LTC4210-2 则用于在遭遇过流故障时执行锁断操作。

特点
  • 允许在带电背板上安全地进行电路板的插拔操作
  • 可调的模拟电流限制和电路断路器
  • 快速响应可限制峰值故障电流
  • 在遭遇电流故障时可选择执行自动重试或锁断操作
  • 可调电源电压上电速率
  • 用于外部 MOSFET 开关的高压侧驱动器
  • 电源电压控制范围:2.7V 至 16.5V
  • 欠压闭锁
  • 可调过压保护
  • 扁平 (仅高 1mm) SOT-23 (ThinSOTTM) 封装
  • 应用
  • 带电电路板插入
  • 电子电路断路器
  • 工业高压侧开关 / 电路断路器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4210-1CS6 SOT-23 C $2.06
    LTC4210-1CS6#PBF SOT-23 C $2.06
    LTC4210-1CS6#TR SOT-23 C $2.06 $1.71
    LTC4210-1CS6#TRM SOT-23 C $2.06 $1.73
    LTC4210-1CS6#TRMPBF SOT-23 C $2.06 $1.73
    LTC4210-1CS6#TRPBF SOT-23 C $2.06 $1.71
    LTC4210-1IS6 SOT-23 I $2.75
    LTC4210-1IS6#PBF SOT-23 I $2.75
    LTC4210-1IS6#TR SOT-23 I $2.75 $1.96
    LTC4210-1IS6#TRM SOT-23 I $2.75 $1.98
    LTC4210-1IS6#TRMPBF SOT-23 I $2.75 $1.98
    LTC4210-1IS6#TRPBF SOT-23 I $2.75 $1.96
    LTC4210-2CS6 SOT-23 C $2.39
    LTC4210-2CS6#PBF SOT-23 C $2.39
    LTC4210-2CS6#TR SOT-23 C $2.39 $1.71
    LTC4210-2CS6#TRM SOT-23 C $2.39 $1.73
    LTC4210-2CS6#TRMPBF SOT-23 C $2.39 $1.73
    LTC4210-2CS6#TRPBF SOT-23 C $2.39 $1.71
    LTC4210-2IS6 SOT-23 I $2.75
    LTC4210-2IS6#PBF SOT-23 I $2.75
    LTC4210-2IS6#TR SOT-23 I $2.75 $1.96
    LTC4210-2IS6#TRM SOT-23 I $2.75 $1.98
    LTC4210-2IS6#TRMPBF SOT-23 I $2.75 $1.98
    LTC4210-2IS6#TRPBF SOT-23 I $2.75 $1.96
