当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT8610AB
LT8610AB技术文档下载：
LT8610AB技术文档产品手册下载
LT8610AB - 典型应用图例：

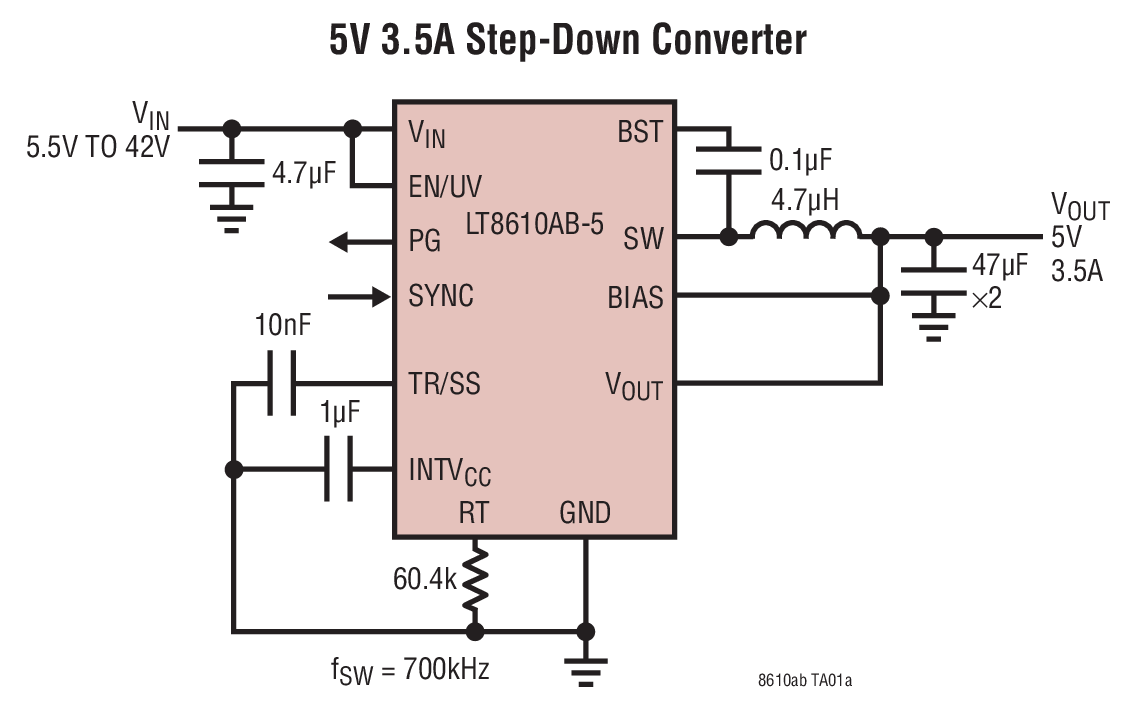

LT8610AB典型应用图例一

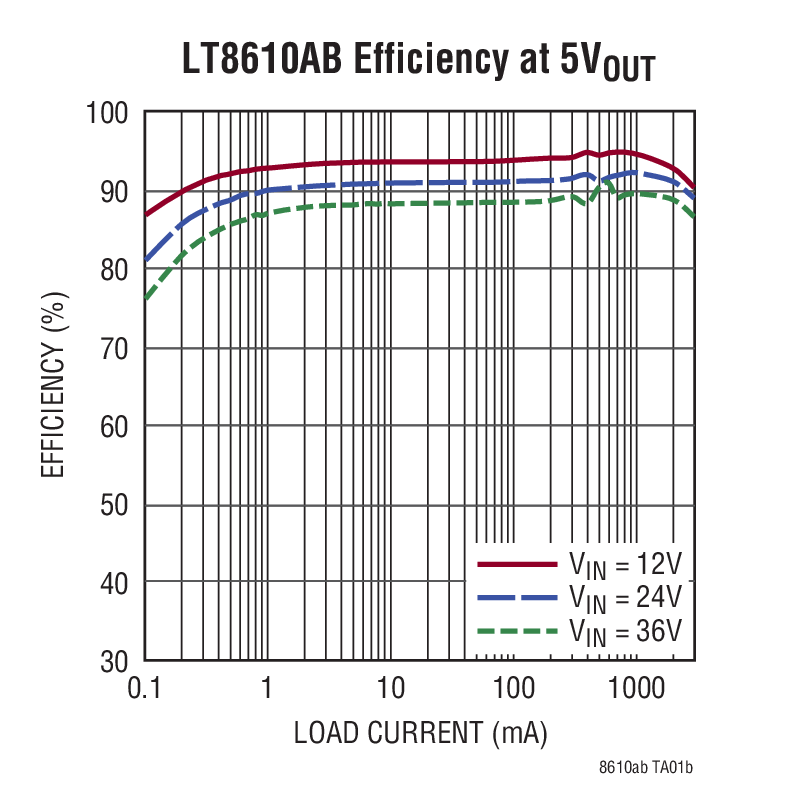

LT8610AB典型应用图例二
LT8610AB - 封装图解：

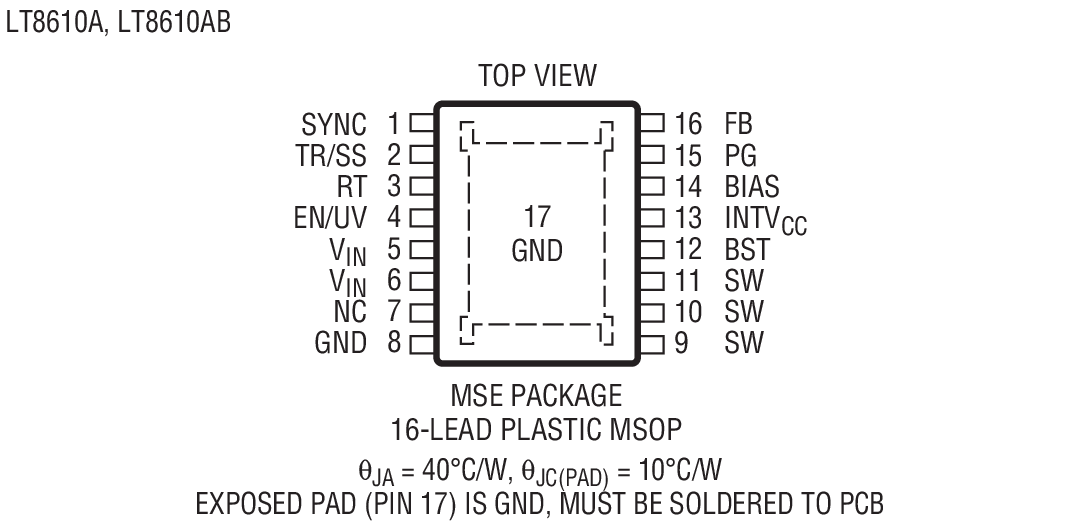

LT8610AB封装图解一

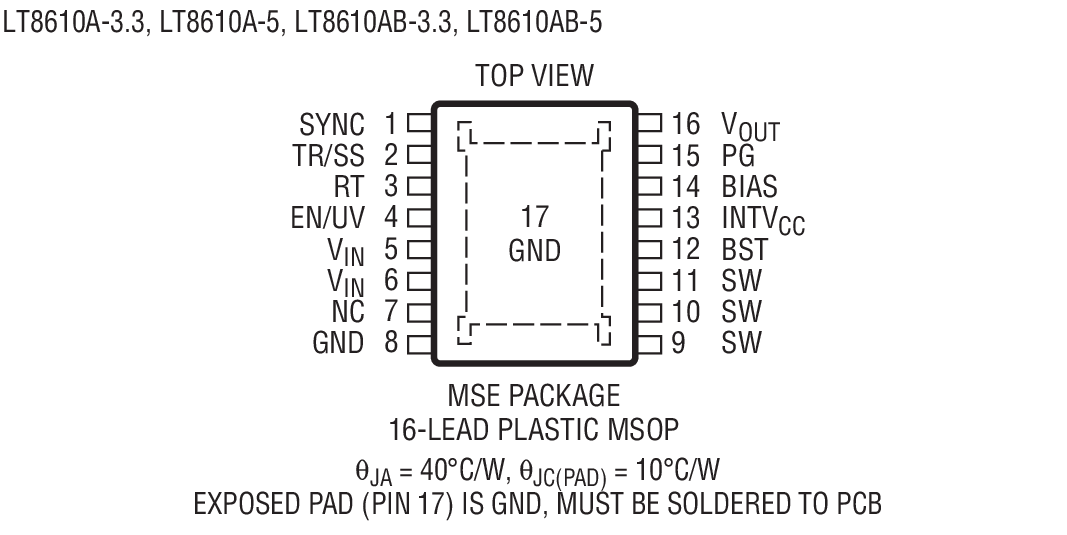

LT8610AB封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT8610AB介绍

LT8610AB - LT8610AB是具 2.5μA 静态电流的 42V、3.5A 同步降压型稳压器

LT8610AB是LINEAR凌力尔特公司的一款微功率降压产品，LT8610AB是LT8610AB是具 2.5μA 静态电流的 42V、3.5A 同步降压型稳压器，本站介绍了LT8610AB的封装应用图解、特点和优点、功能等，并给出了与LT8610AB相关的LINEAR元器件型号供参考。

LT8610AB - LT8610AB是具 2.5μA 静态电流的 42V、3.5A 同步降压型稳压器 - 微功率降压 - 航天和严酷环境 - 凌力尔特

LT8610AB - 具 2.5μA 静态电流的 42V、3.5A 同步降压型稳压器

LT8610A / LT8610AB - 具 2.5μA 静态电流的 42V、3.5A 同步降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LT8610A / LT8610AB 是紧凑、高效率、高速、同步、单片式、降压型开关稳压器，仅消耗 2.5μA 的静态电流。与 LT8610 相比，这两款器件均具有较高的最大输出电流 (3.5A) 和较快的最小接通时间 (30ns)。LT8610A 具有与 LT8610 相同的低纹波突发模式性能，而 LT8610AB 则拥有更高的轻负载效率。

LT8610A / LT8610AB 保持了 LT8610 的其他特点。一个 SYNC 引脚用于实现至外部时钟的同步。EN/UV 引脚具有一个准确的 1V 门限，用于实现 VIN 欠压闭锁或停机。TR/SS 引脚上的一个电容器负责设置启动期间的输出电压斜坡上升速率。当 VOUT 位于编程输出电压的 ±9% 以内及出现故障情况时，PG 标记将发出指示信号。

特点
  • LT8610 的特性集，加上： 3.5A 的最大输出电流 30ns 的快速最小接通时间 改善的突发模式效率 (仅限 LT8610AB) 改善的 EMI
  • 宽输入电压范围：3.4V 至 42V
  • 超低静态电流突发模式 (Burst Mode) 操作： 2.5μA IQ (调节 12VIN 至 3.3VOUT)
  • 固定输出电压：3.3V、5V
  • 输出纹波 < 10mVP-P (仅限 LT8610A)
  • 高效率同步操作： 95% 效率 (在 1A，从 12VIN 产生 5VOUT) 93% 效率 (在 1A，从 12VIN 产生 3.3VOUT)
  • 在所有条件下均可提供低压差：200mV (在 1A)
  • 在过载情况下可安全承受电感器饱和
  • 可调及可同步频率范围：200kHz 至 2.2MHz
  • 准确的 1V 使能引脚门限
  • 输出软起动和跟踪
  • 小外形的耐热性能增强型 16 引脚 MSOP 封装
    • 应用
  • 汽车和工业电源
  • GSM 电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT8610ABEMSE-3.3#PBF MS-16E E $5.36 $3.75
    LT8610ABEMSE-3.3#TRPBF MS-16E E $3.81
    LT8610ABEMSE-5#PBF MS-16E E $5.36 $3.75
    LT8610ABEMSE-5#TRPBF MS-16E E $3.81
    LT8610ABEMSE#PBF MS-16E E $5.36 $3.75
    LT8610ABEMSE#TRPBF MS-16E E $3.81
    LT8610ABHMSE-3.3#PBF MS-16E H $6.26 $4.38
    LT8610ABHMSE-3.3#TRPBF MS-16E H $4.44
    LT8610ABHMSE-5#PBF MS-16E H $6.26 $4.38
    LT8610ABHMSE-5#TRPBF MS-16E H $4.44
    LT8610ABIMSE-3.3#PBF MS-16E I $5.90 $4.13
    LT8610ABIMSE-3.3#TRPBF MS-16E I $4.19
    LT8610ABIMSE-5#PBF MS-16E I $5.90 $4.13
    LT8610ABIMSE-5#TRPBF MS-16E I $4.19
    LT8610ABIMSE#PBF MS-16E I $5.90 $4.13
    LT8610ABIMSE#TRPBF MS-16E I $4.19
    LT8610AEMSE-3.3#PBF MS-16E E $5.36 $3.75
    LT8610AEMSE-3.3#TRPBF MS-16E E $3.81
    LT8610AEMSE-5#PBF MS-16E E $5.36 $3.75
    LT8610AEMSE-5#TRPBF MS-16E E $3.81
    LT8610AEMSE#PBF MS-16E E $5.36 $3.75
    LT8610AEMSE#TRPBF MS-16E E $3.81
    LT8610AHMSE-3.3#PBF MS-16E H $6.26 $4.38
    LT8610AHMSE-3.3#TRPBF MS-16E H $4.44
    LT8610AHMSE-5#PBF MS-16E H $6.26 $4.38
    LT8610AHMSE-5#TRPBF MS-16E H $4.44
    LT8610AHMSE#PBF MS-16E H $6.26 $4.38
    LT8610AHMSE#TRPBF MS-16E H $4.44
    LT8610AIMSE-3.3#PBF MS-16E I $5.90 $4.13
    LT8610AIMSE-3.3#TRPBF MS-16E I $4.19
    LT8610AIMSE-5#PBF MS-16E I $5.90 $4.13
    LT8610AIMSE-5#TRPBF MS-16E I $4.19
    LT8610AIMSE#PBF MS-16E I $5.90 $4.13
    LT8610AIMSE#TRPBF MS-16E I $4.19
    LT8610AXMSE#PBF-ES MS-16E X
