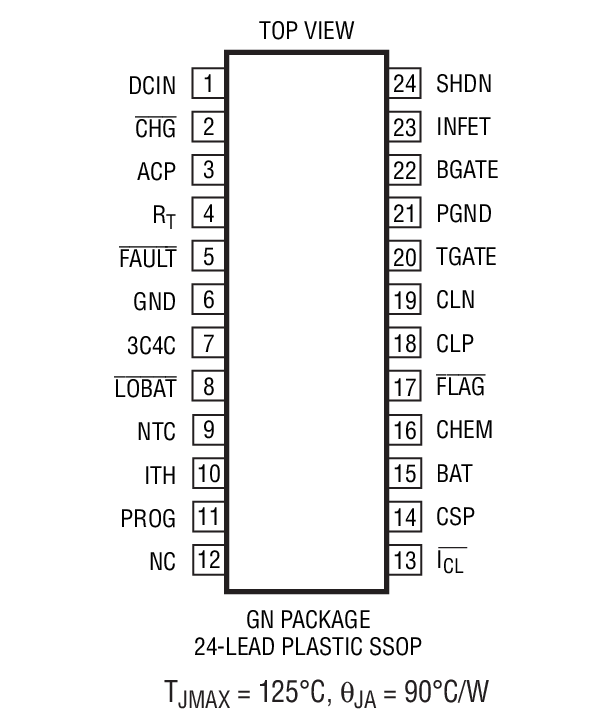

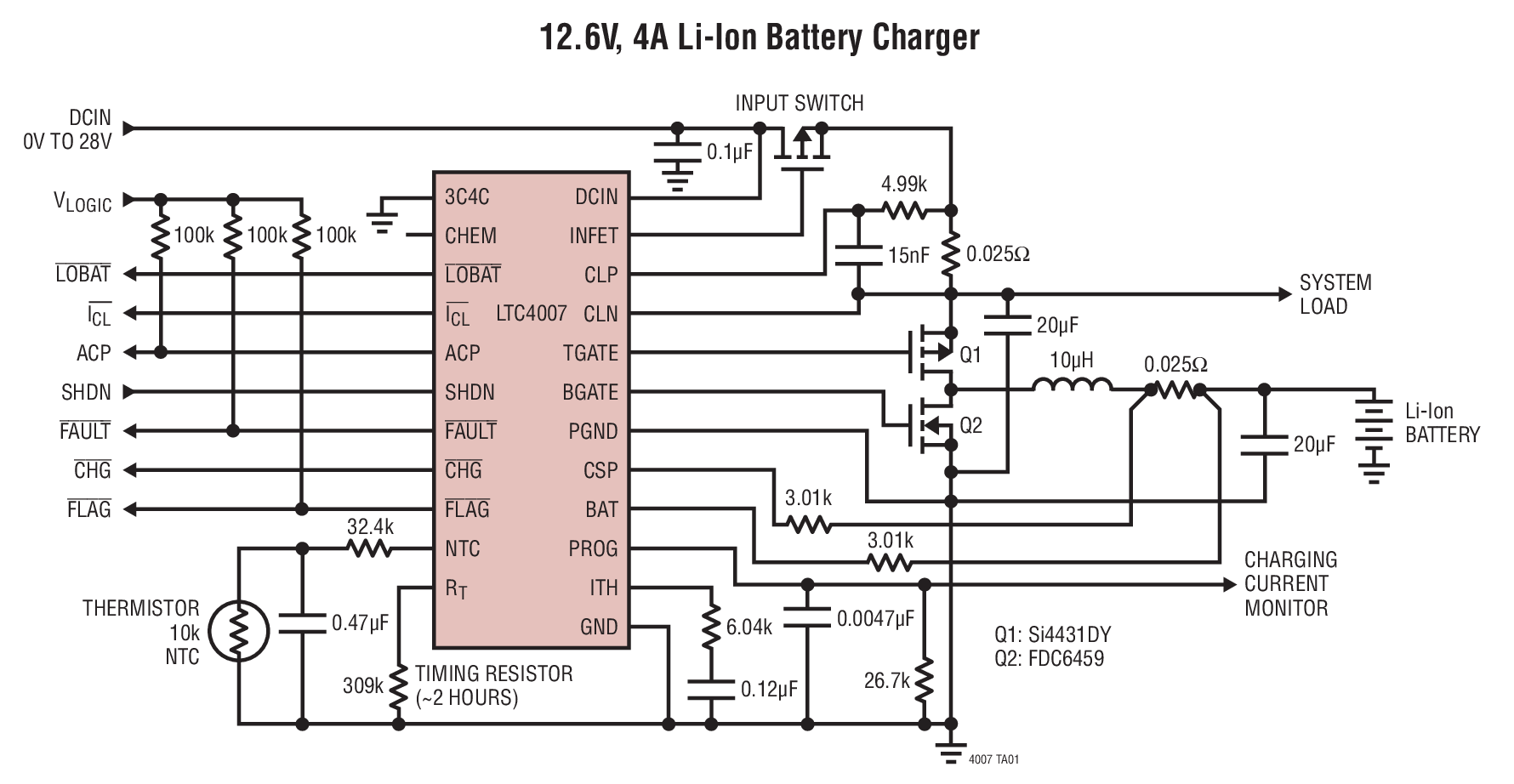

LTC4007是LINEAR凌力尔特公司的一款开关充电器产品，LTC4007是LTC4007是4A、高效率、独立型锂离子电池充电器，本站介绍了LTC4007的封装应用图解、特点和优点、功能等，并给出了与LTC4007相关的LINEAR元器件型号供参考。

LTC4007 - LTC4007是4A、高效率、独立型锂离子电池充电器 - 开关充电器 - 电源管理 - 凌力尔特

LTC4007 - 4A、高效率、独立型锂离子电池充电器

LTC4007 - 4A、高效率、独立型锂离子电池充电器 - Linear Technology（凌力尔特）

功能描述

LTC4007 是一款用于 3 节或 4 节锂离子电池的完整恒定电流 / 恒定电压充电器控制器。PWM 控制器采用一种同步、准恒定频率、恒定关断时间架构，即使在采用陶瓷电容器时也不会产生可听噪声。采用一个编程电阻器可将充电电流的准确度设置为 ±4%。充电电流也可以作为编程电阻器两端上的一个电压来监视。

输出浮动电压根据电池的节数 (3 节或 4 节) 和化学组成 (4.2V / 4.1V) 通过引脚来设置。一个由外部电阻器进行设置的定时器负责设定总充电时间。当电池电压降至每节 3.9V 以下时，充电操作将自动重新开始。

LTC4007 包括一个热敏电阻输入，当检测到不安全的温度状况时，该热敏阻电阻输入将中止充电。如果电池电压低于 2.5V，则低电池电量指示器将被确定，并可用于设置一个涓流充电电流，以对电量耗尽电池进行安全的充电。FAULT 引脚也被确定，而且，充电操作将在低电池电量状况的持续时间超过总充电时间的 1/4 时终止。

特点

用于 3 节或 4 节锂离子电池的完整充电器控制器

高转换效率：达 96%

输出电流超过 4A

±0.8% 充电电压准确度

用于锂离子电池的内置充电终止功能电路

AC 适配器电流限制功能最大限度地提高充电速率

用于适宜温度充电的热敏电阻输入

宽输入电压范围：6V 至 28V

0.5V 压差电压；最大占空比：98%

可编程充电电流：±4% 准确度

用于充电、C/10 电流检测、AC 适配器接入、低电池电量、输入电流限制和故障的指示器输出
