当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC4006
LTC4006技术文档下载：
LTC4006技术文档产品手册下载
LTC4006 - 典型应用图例：

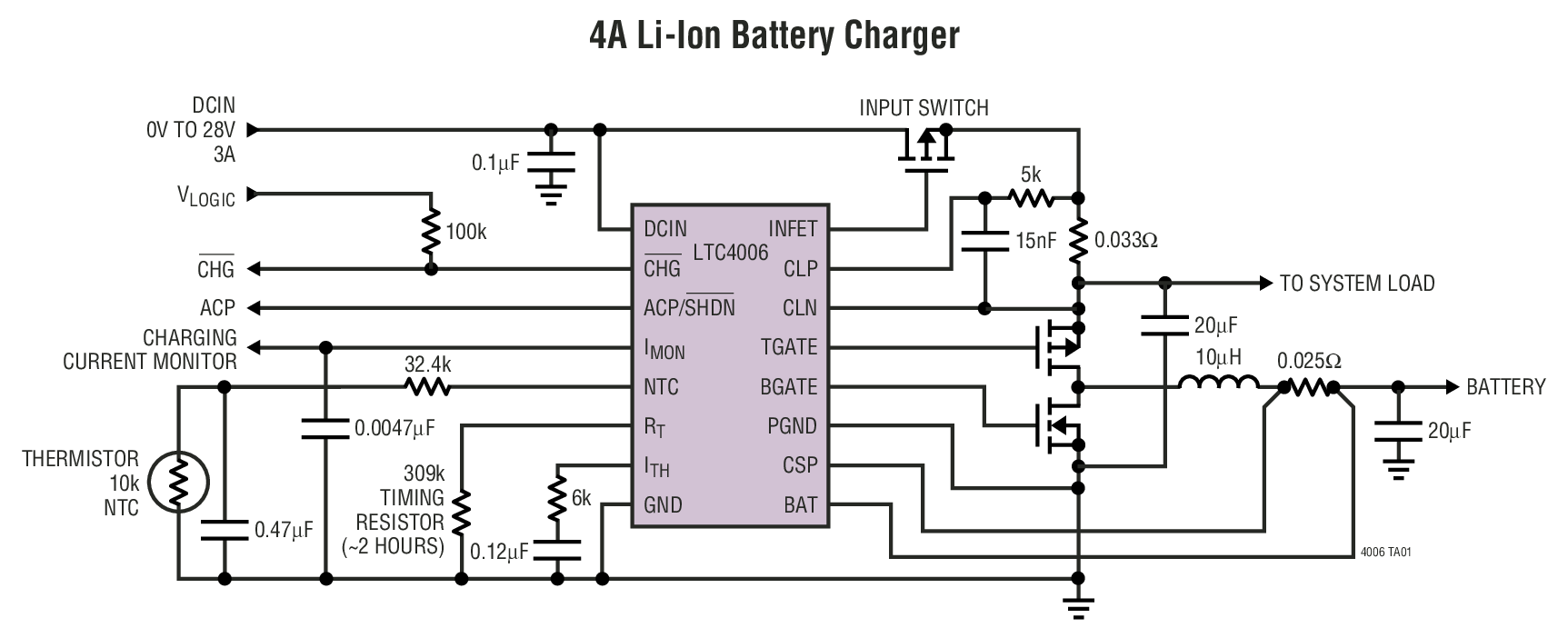

LTC4006典型应用图例一
LTC4006 - 封装图解：

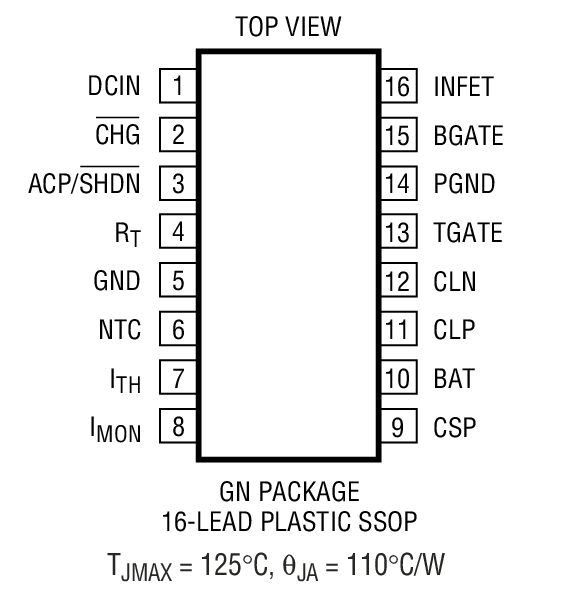

LTC4006封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4006介绍

LTC4006 - LTC4006是4A、高效率、独立型锂离子电池充电器

LTC4006是LINEAR凌力尔特公司的一款开关充电器产品，LTC4006是LTC4006是4A、高效率、独立型锂离子电池充电器，本站介绍了LTC4006的封装应用图解、特点和优点、功能等，并给出了与LTC4006相关的LINEAR元器件型号供参考。

LTC4006 - LTC4006是4A、高效率、独立型锂离子电池充电器 - 开关充电器 - 电源管理 - 凌力尔特

LTC4006 - 4A、高效率、独立型锂离子电池充电器

LTC4006 - 4A、高效率、独立型锂离子电池充电器 - Linear Technology（凌力尔特）

功能描述

LTC4006 是一款用于 2 节、3 节或 4 节锂电池的完整恒定电流 / 恒定电压充电器控制器，其采用极少的外部组件并内置于一个小型封装之中。PWM 控制器采用一种同步、准恒定频率、恒定关断时间架构，即使在采用大容量陶瓷电容器时也不会产生可听噪声。

LTC4006 可提供 8.4V、12.6V 和 16.8V 版本，并具有 ±0.8% 的电压准确度。采用单个检测电阻器可将充电电流的准确度设置为 ±4% (典型值)。充电电流可以作为 IMON 引脚上的一个代表性电压来监视。一个由外部电阻器进行设置的定时器负责设定总充电时间，或在达到 C/10 充电电流之后复位至总充电时间的 25%。当电池电压降至每节 3.9V 以下时，充电操作将自动重新开始。

完全放电电池将以编程电流的 10% 自动进行涓流充电，直到电池电压超过每节 2.5V 为止。如果低电量电池状况的持续时间超过总充电时间的 25%，则充电操作终止。

LTC4006 包括一个热敏电阻传感器输入，倘若检测到不安全的温度状况，则其将中止充电操作，而当电池温度恢复到安全限值范围以内时，充电操作将自动重新开始。

特点
  • 用于 2 节、3 节或 4 节锂离子电池的完整充电器控制器
  • 高转换效率：达 96%
  • 输出电流超过 4A
  • 准确度达 ±0.8% 的预设电压：8.4V、12.6V、16.8V
  • 具自动重启功能的内置充电终止电路
  • AC 适配器电流限制功能最大限度地提高了充电速率
  • 深度放电电池的自动查验
  • 用于适宜温度充电的热敏电阻输入
  • 宽输入电压范围：6V 至 28V
  • 0.5V 压差电压；最大占空比：98%
  • 可编程充电电流：±4% 准确度
  • 用于充电、C/10 电流检测和 AC 适配器接入的指示器输出
  • 充电电流监视器输出
  • 16 引脚窄体 SSOP 封装
    • 应用
  • 笔记本电脑
  • 便携式仪器
  • 电池后备系统
  • 独立型锂离子电池充电器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4006EGN-2 SSOP-16 E $5.09 $3.60
    LTC4006EGN-2#PBF SSOP-16 E $5.09 $3.60
    LTC4006EGN-2#TR SSOP-16 E $3.66
    LTC4006EGN-2#TRPBF SSOP-16 E $3.66
    LTC4006EGN-4 SSOP-16 E $5.09 $3.60
    LTC4006EGN-4#PBF SSOP-16 E $5.09 $3.60
    LTC4006EGN-4#TR SSOP-16 E $3.66
    LTC4006EGN-4#TRPBF SSOP-16 E $3.66
    LTC4006EGN-6 SSOP-16 E $5.09 $3.60
    LTC4006EGN-6#PBF SSOP-16 E $5.09 $3.60
    LTC4006EGN-6#TR SSOP-16 E $3.66
    LTC4006EGN-6#TRPBF SSOP-16 E $3.66
