当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3838-2
LTC3838-2技术文档下载：
LTC3838-2技术文档产品手册下载
LTC3838-2 - 典型应用图例：

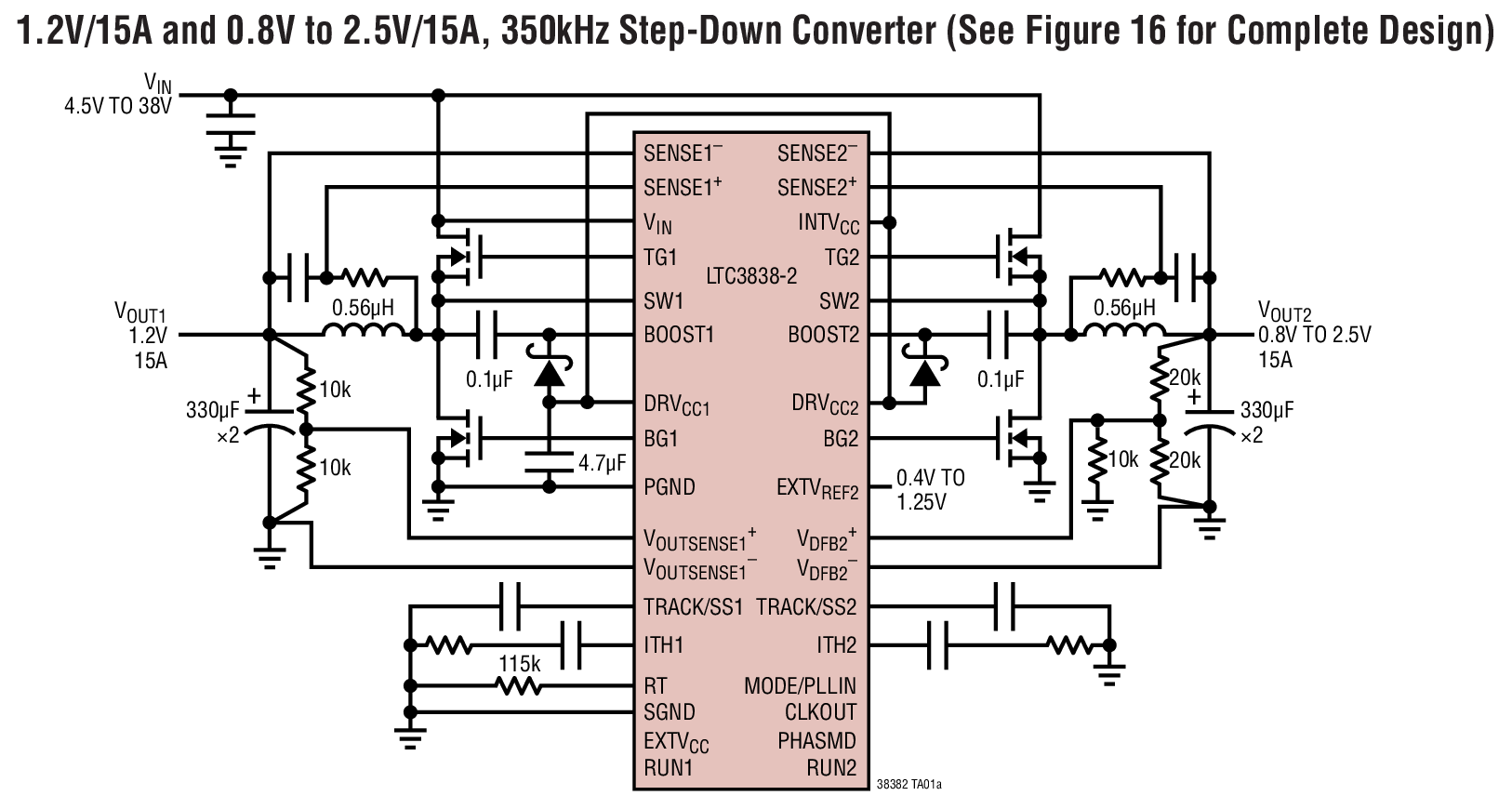

LTC3838-2典型应用图例一

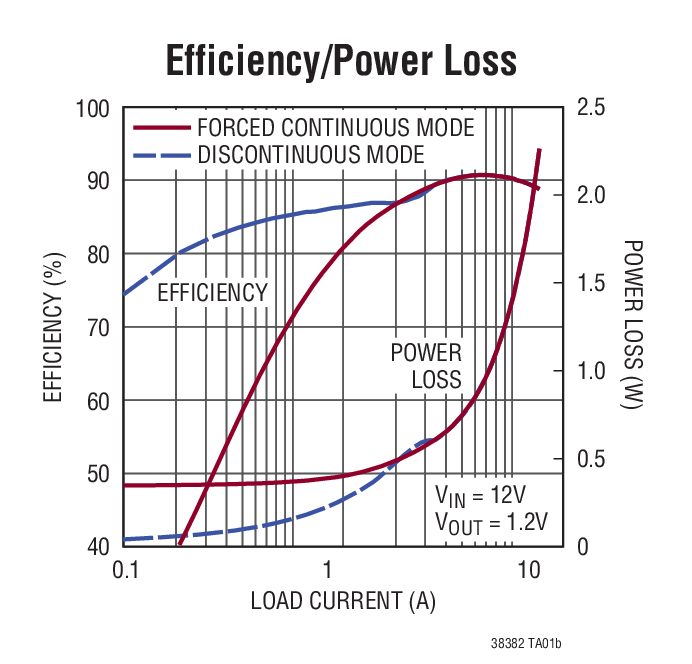

LTC3838-2典型应用图例二
LTC3838-2 - 封装图解：

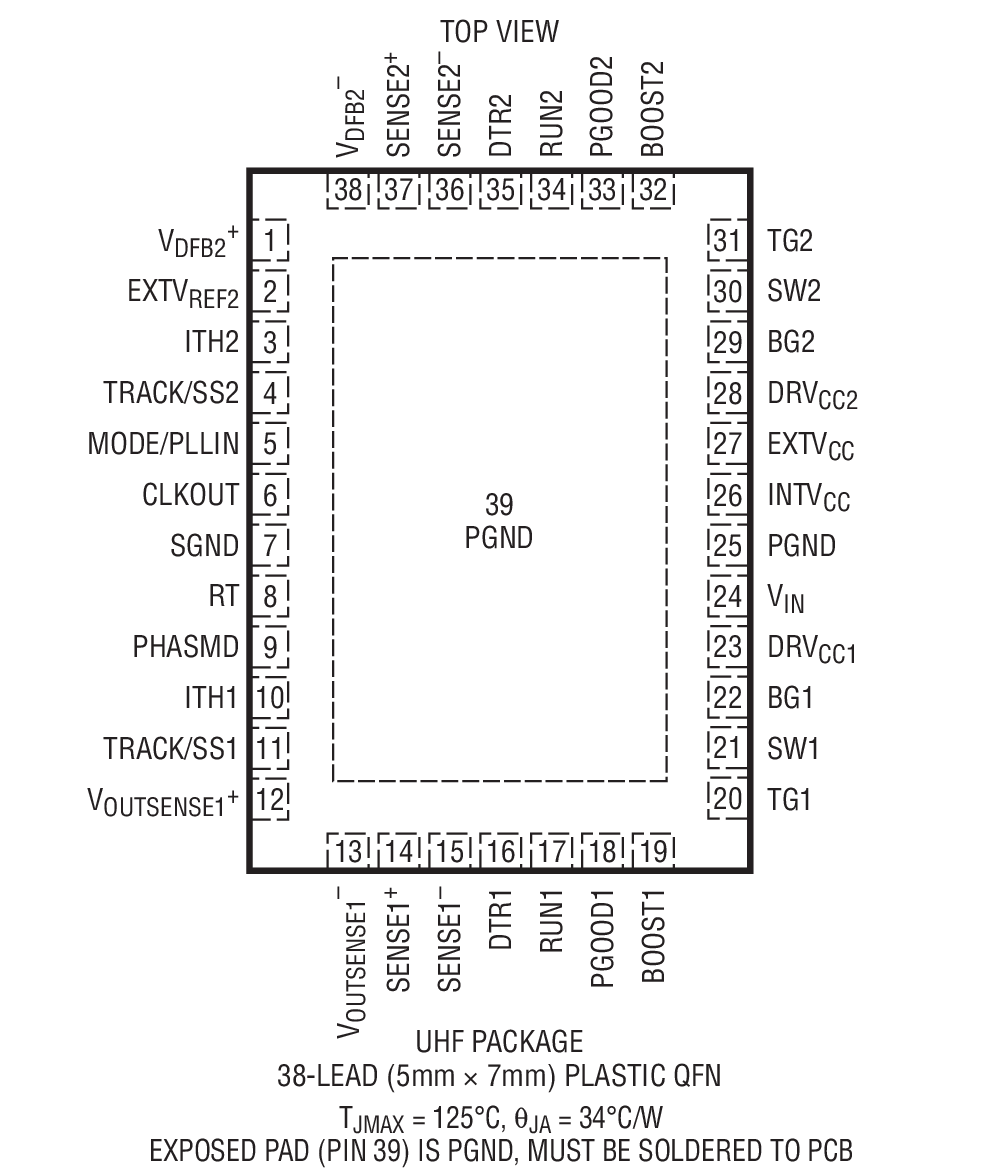

LTC3838-2封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3838-2介绍

LTC3838-2 - LTC3838-2是具外部基准电压和双通道差分输出检测功能的双通道、快速、准确的降压型 DC/DC 控制器

LTC3838-2是LINEAR凌力尔特公司的一款外部开关电源控制器产品，LTC3838-2是LTC3838-2是具外部基准电压和双通道差分输出检测功能的双通道、快速、准确的降压型 DC/DC 控制器，本站介绍了LTC3838-2的封装应用图解、特点和优点、功能等，并给出了与LTC3838-2相关的LINEAR元器件型号供参考。

LTC3838-2 - LTC3838-2是具外部基准电压和双通道差分输出检测功能的双通道、快速、准确的降压型 DC/DC 控制器 - 外部开关电源控制器 - 电源管理 - 凌力尔特

LTC3838-2 - 具外部基准电压和双通道差分输出检测功能的双通道、快速、准确的降压型 DC/DC 控制器

LTC3838-2 - 具外部基准电压和双通道差分输出检测功能的双通道、快速、准确的降压型 DC/DC 控制器 - Linear Technology（凌力尔特）

功能描述

LTC3838-2 是一款双通道、多相 (PolyPhase) 同步降压型 DC/DC 开关稳压控制器。两个独立的通道用于驱动全 N 沟道功率 MOSFET。另外，也可利用外部基准将两个通道组合成一种多相单输出配置。

受控接通时间、谷值电流模式控制架构不仅可实现无时钟延迟的快速瞬态响应，而且还能在稳定负载条件下执行恒定频率开关动作。其专有的负载释放瞬变检测功能 (DTR) 显著地抑制了低输出电压条件下的过冲。

开关频率可利用一个外部电阻器设置在 200kHz 至 2MHz 之间，而且可以同步至一个外部时钟。非常低的 tON 和 tOFF 时间分别实现了接近 0% 和接近 100% 的占空比。该器件拥有电压跟踪软启动功能及多种安全特性。

LTC3838、LTC3838-1 和 LTC3838-2 的比较见表 1。

特点
  • 宽 VIN 范围：4.5V 至 38V
  • VOUT1：0.6V 至 5.5V，±0.67% 输出调节准确度，采用内部0.6V VREFERENCE
  • VOUT2：0.4V 至 5.5V，±4mV 调节准确度，采用差分外部 VREFERENCE 检测
  • 差分远端输出检测；高达 ±500mV (VOUT1) 和 ±200mV (VOUT2) 的地电位偏差
  • 快速负载瞬态响应，并无时钟延迟
  • 瞬变检测释放 (DTR) 功能可抑制 VOUT 过冲
  • 频率可编程范围：200kHz 至 2MHz，可同步至外部时钟
  • tON(MIN) = 30ns，tOFF(MIN) = 90ns
  • RSENSE 或电感器 DCR 电流检测
  • 过压保护和电流限值折返
  • 电源良好输出电压监视器
  • 耐热性能增强型 38 引脚 (5mm x 7mm) QFN 封装
    • 应用
  • 为具有动态电压调节功能的 ASIC 供电
  • 需要严格瞬态调节的低电压、大电流、高降压比转换器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3838EUHF-2#PBF 5x7 QFN-38 E $4.54 $3.18
    LTC3838EUHF-2#TRPBF 5x7 QFN-38 E $3.24
    LTC3838IUHF-2#PBF 5x7 QFN-38 I $5.13 $3.59
    LTC3838IUHF-2#TRPBF 5x7 QFN-38 I $3.65
