LTC2954-2是具微处理器中断功能的按钮接通/关断控制器

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LTC2954-2

LTC2954-2技术文档下载：

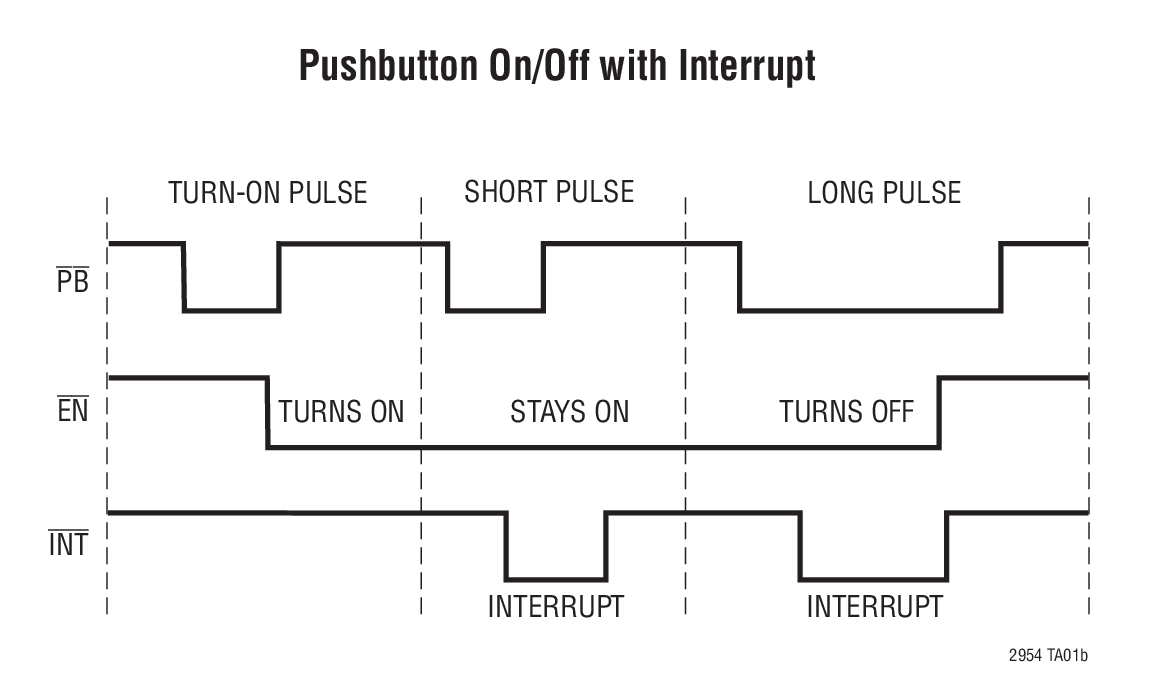

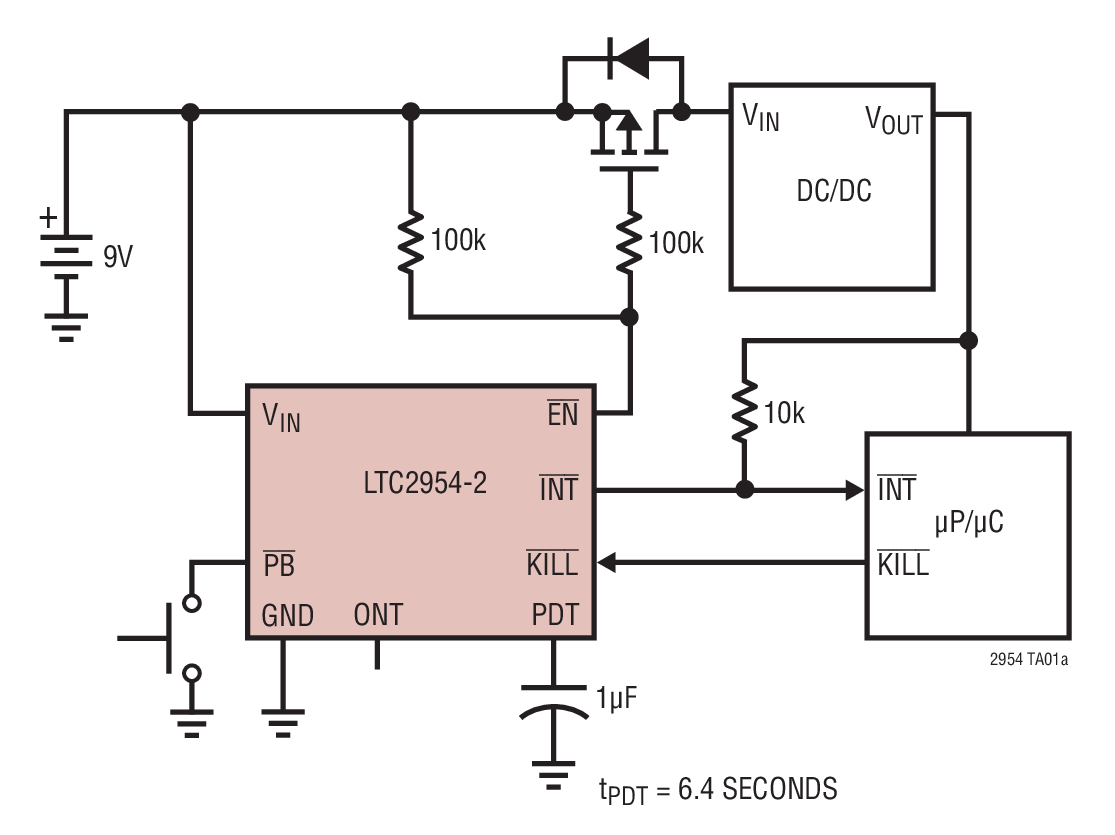

LTC2954-2 - 典型应用图例：

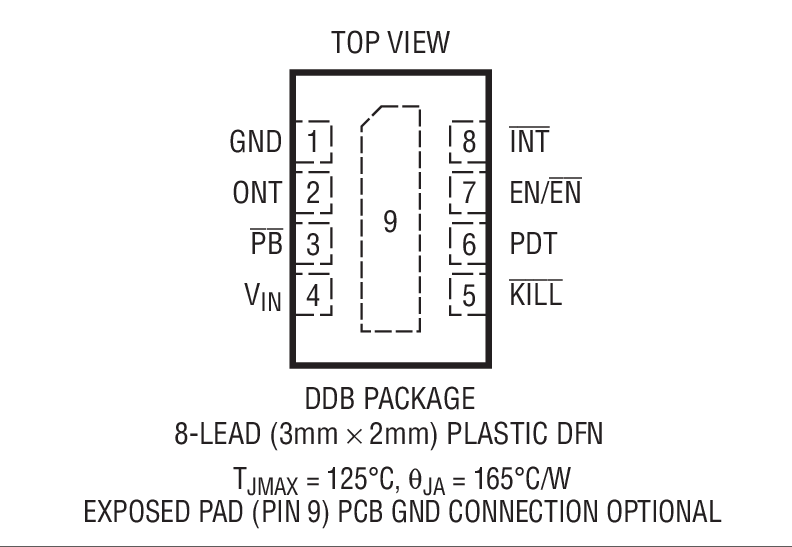

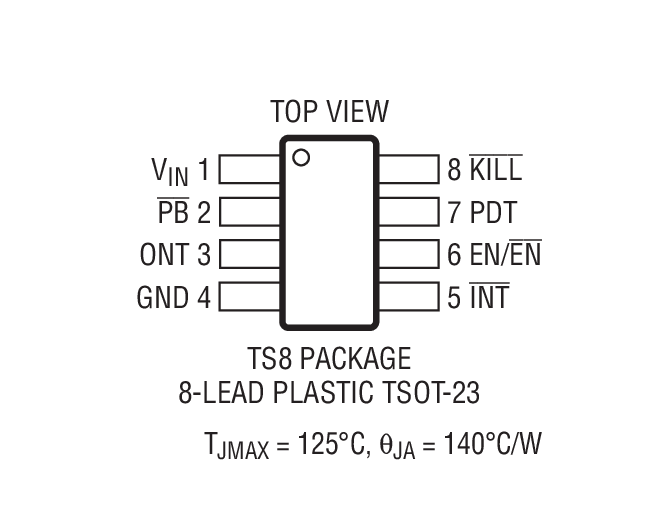

LTC2954-2 - 封装图解：

LTC2954-2 - LTC2954-2是具微处理器中断功能的按钮接通/关断控制器

LTC2954-2是Linear公司的一款按钮控制器产品，LTC2954-2是具微处理器中断功能的按钮接通/关断控制器，本站介绍了LTC2954-2的封装应用图解、特点和优点、功能等，并给出了与LTC2954-2相关的凌力尔特元器件型号供参考。

LTC2954-2 - 具微处理器中断功能的按钮接通/关断控制器

LTC2954 - 具微处理器中断功能的按钮接通/关断控制器 - Linear Technology（凌力尔特）

功能描述

LTC2954 是一款按钮接通 / 关断控制器，可通过一个按钮接口来管理系统电源。一个使能输出负责触发系统电源，而一个中断输出则负责提供防反跳按钮状态。中断输出可在菜单驱动型应用中使用，以要求执行系统断电操作。一个断电输入允许微处理器或系统将使能输出复位，从而有效地实现系统断电。可独立调节的接通和关断定时器实现了使能输出的可靠按钮控制，并能阻止系统电源的意外触发。

LTC2954 可在一个 2.7V 至 26.4V 的宽输入电压范围内运作，以适应多种输入电源。非常低的静态电流 (典型值为 6μA) 使 LTC2954 成为电池供电型应用的理想选择。该器件可提供两种版本，以适应正或负使能极性。

特点

可调的电源接通 / 关断定时器

低电源电流：6μA

宽工作电压范围：2.7V 至 26.4V

低泄漏 EN 输出 (LTC2954-1) 可提供 DC/DC 转换器控制

高电压 EN 输出 (LTC2954-2) 可提供电路断路器控制

简单的接口提供了顺畅的微处理器停机

具内部上拉电阻器的高输入电压 PB 引脚

在 PB 输入端上提供了 ±10kV ESD HBM

在 KILL 比较器输入端上提供了准确的 0.6V 门限

8 引脚 3mm x 2mm DFN 封装和 ThinSOTTM 封装

应用

按钮 PowerPathTM 控制

便携式仪表

刀片服务器

便携式客户服务 PDA

台式电脑及笔记本电脑

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2954CDDB-1	3x2 DFN-8	C	$2.59
LTC2954CDDB-1#PBF	3x2 DFN-8	C	$2.59
LTC2954CDDB-1#TR	3x2 DFN-8	C	$2.59	$1.81
LTC2954CDDB-1#TRM	3x2 DFN-8	C	$2.59	$1.83
LTC2954CDDB-1#TRMPBF	3x2 DFN-8	C	$2.59	$1.83
LTC2954CDDB-1#TRPBF	3x2 DFN-8	C	$2.59	$1.81
LTC2954CDDB-2	3x2 DFN-8	C	$2.59
LTC2954CDDB-2#PBF	3x2 DFN-8	C	$2.59
LTC2954CDDB-2#TR	3x2 DFN-8	C	$2.59	$1.81
LTC2954CDDB-2#TRM	3x2 DFN-8	C	$2.59	$1.83
LTC2954CDDB-2#TRMPBF	3x2 DFN-8	C	$2.59	$1.83
LTC2954CDDB-2#TRPBF	3x2 DFN-8	C	$2.59	$1.81
LTC2954CTS8-1	SOT-23	C	$2.59
LTC2954CTS8-1#PBF	SOT-23	C	$2.59
LTC2954CTS8-1#TR	SOT-23	C	$2.59	$1.81
LTC2954CTS8-1#TRM	SOT-23	C	$2.59	$1.83
LTC2954CTS8-1#TRMPBF	SOT-23	C	$2.59	$1.83
LTC2954CTS8-1#TRPBF	SOT-23	C	$2.59	$1.81
LTC2954CTS8-2	SOT-23	C	$2.59
LTC2954CTS8-2#PBF	SOT-23	C	$2.59
LTC2954CTS8-2#TR	SOT-23	C	$2.59	$1.81
LTC2954CTS8-2#TRM	SOT-23	C	$2.59	$1.83
LTC2954CTS8-2#TRMPBF	SOT-23	C	$2.59	$1.83
LTC2954CTS8-2#TRPBF	SOT-23	C	$2.59	$1.81
LTC2954IDDB-1	3x2 DFN-8	I	$3.04
LTC2954IDDB-1#PBF	3x2 DFN-8	I	$3.04
LTC2954IDDB-1#TR	3x2 DFN-8	I	$3.04	$2.16
LTC2954IDDB-1#TRM	3x2 DFN-8	I	$3.04	$2.18
LTC2954IDDB-1#TRMPBF	3x2 DFN-8	I	$3.04	$2.18
LTC2954IDDB-1#TRPBF	3x2 DFN-8	I	$3.04	$2.16
LTC2954IDDB-2	3x2 DFN-8	I	$3.04
LTC2954IDDB-2#PBF	3x2 DFN-8	I	$3.04
LTC2954IDDB-2#TR	3x2 DFN-8	I	$3.04	$2.16
LTC2954IDDB-2#TRM	3x2 DFN-8	I	$3.04	$2.18
LTC2954IDDB-2#TRMPBF	3x2 DFN-8	I	$3.04	$2.18
LTC2954IDDB-2#TRPBF	3x2 DFN-8	I	$3.04	$2.16
LTC2954ITS8-1	SOT-23	I	$3.04
LTC2954ITS8-1#PBF	SOT-23	I	$3.04
LTC2954ITS8-1#TR	SOT-23	I	$3.04	$2.16
LTC2954ITS8-1#TRM	SOT-23	I	$3.04	$2.18
LTC2954ITS8-1#TRMPBF	SOT-23	I	$3.04	$2.18
LTC2954ITS8-1#TRPBF	SOT-23	I	$3.04	$2.16
LTC2954ITS8-2	SOT-23	I	$3.04
LTC2954ITS8-2#PBF	SOT-23	I	$3.04
LTC2954ITS8-2#TR	SOT-23	I	$3.04	$2.16
LTC2954ITS8-2#TRM	SOT-23	I	$3.04	$2.18
LTC2954ITS8-2#TRMPBF	SOT-23	I	$3.04	$2.18
LTC2954ITS8-2#TRPBF	SOT-23	I	$3.04	$2.16
