LTC3425 - 5A、8MHz、四相同步升压型 DC/DC 转换器

LTC3425 - 5A、8MHz、四相同步升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

LTC3425 是一款可在输入电压低于 1V 且带有输出断接功能的同步、四相升压型转换器。它包括 4 个 N 沟道 MOSFET 开关和 4 个 P 沟道同步整流器 (分别带有 0.045Ω 和 0.05Ω 的通态电阻
RDS(ON))。四相操作极大地减小了峰值电感器电流和电容器纹波电流，增加了有效开关频率，并最大限度地减小了电感器和电容器的外形尺寸。真正的输出断接功能消除了涌入电流，并允许停机状态下的负载电流为零。在大多数应用中 (VOUT < 4.3V)，不需要采用外部肖特基二极管。节能的突发模式操作可以由用户来控制或置于自动模式。 　　

其它功能包括 1μA 的停机电流、带有同步输入输出的可设置频率、可设置软起动、抗振铃控制、热停机、可调电流限值、基准输出和电源状态良好比较器。 　　

LTC3425 采用小外形的热增强型 32 引脚 QFN 封装。

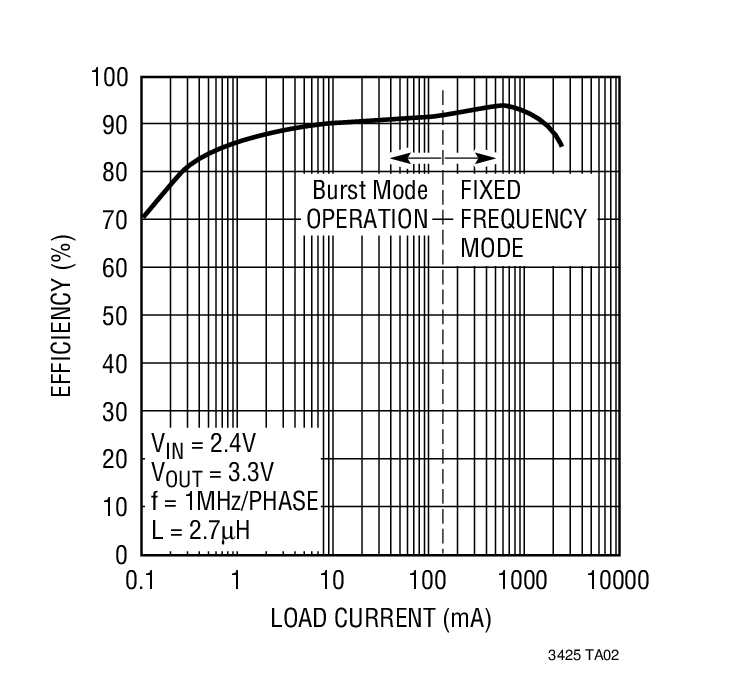

高效率：高达 95%

高达 3A 的连续输出电流

旨在实现低输出纹波和纤巧的解决方案外形尺寸的四相操作

输出断接和涌入电流限值

非常低的静态电流：12uA

0.5V 至 4.5V 输入范围

2.4V 至 5.25V 可调输出电压

可调电流限值

可调、固定频率操作 (100kHz 至 2MHz/相位)

具有同步输出的可同步振荡器

内部同步整流器

手动或自动突发模式 (Burst Mode) 操作

电源状态良好比较器

低于 1μA 的停机电流

抗振铃控制?

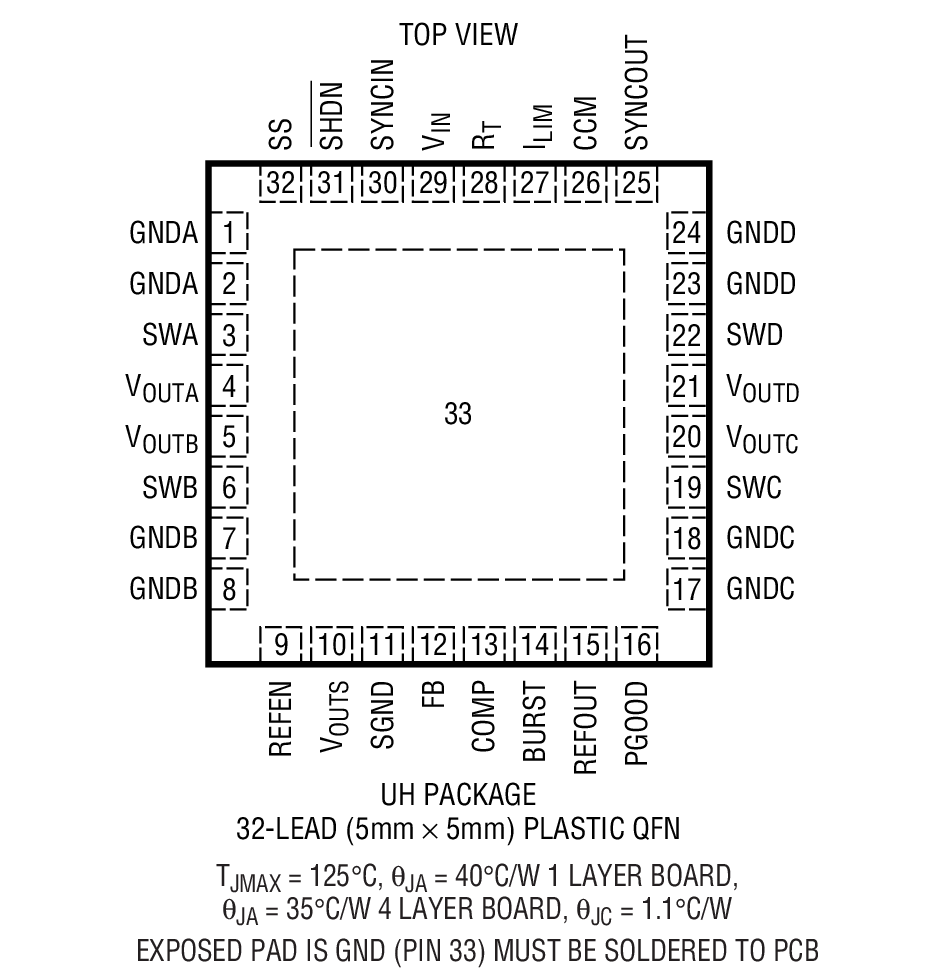

5mm× 5mm 热增强型 QFN 封装

手持式计算器

负载点稳压器

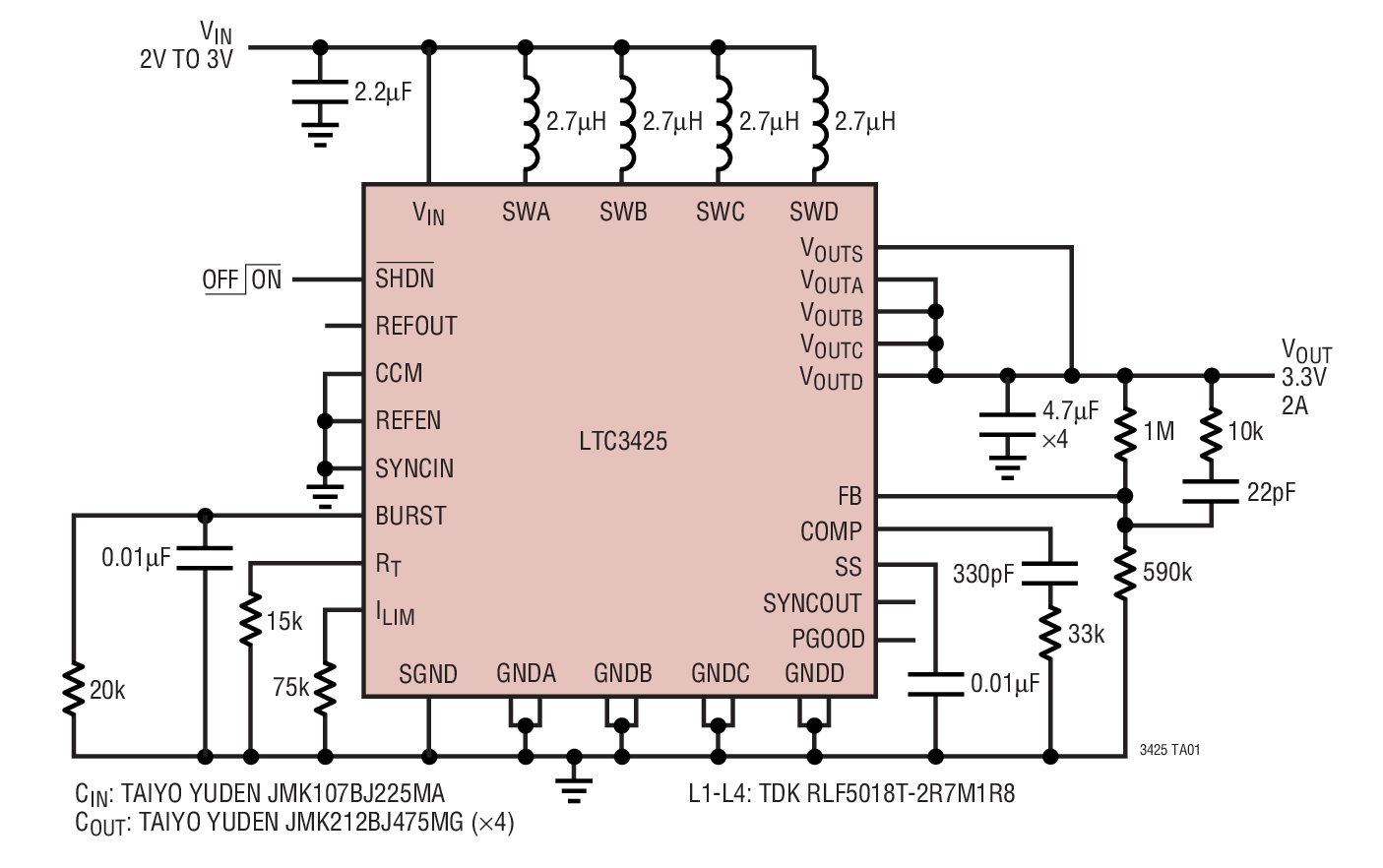

3.3V 至 5V 转换

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3425EUH	5x5 QFN-32	E	$6.25	$4.38
LTC3425EUH#PBF	5x5 QFN-32	E	$6.25	$4.38
LTC3425EUH#TR	5x5 QFN-32	E		$4.48
LTC3425EUH#TRPBF	5x5 QFN-32	E		$4.48
