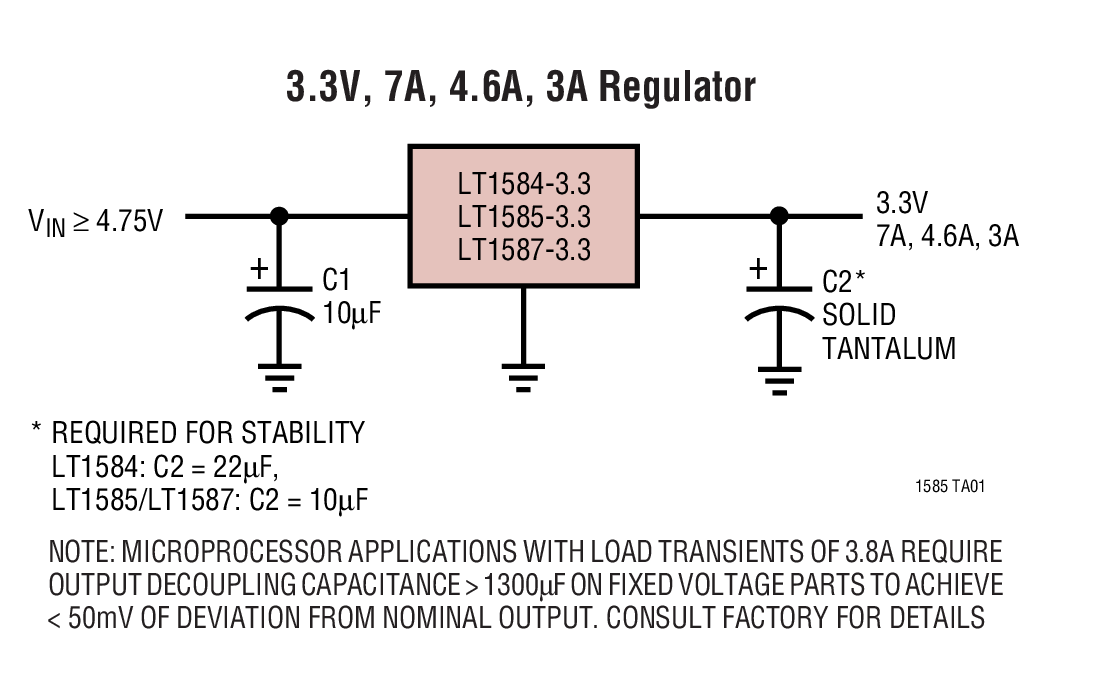

LT1584 - 典型应用图例：

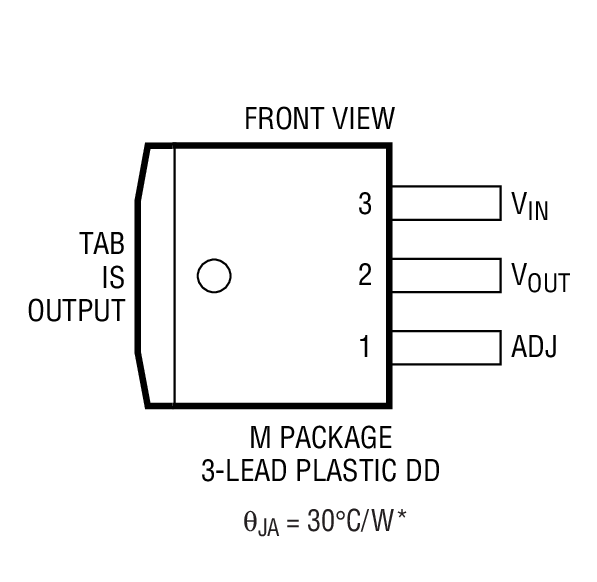

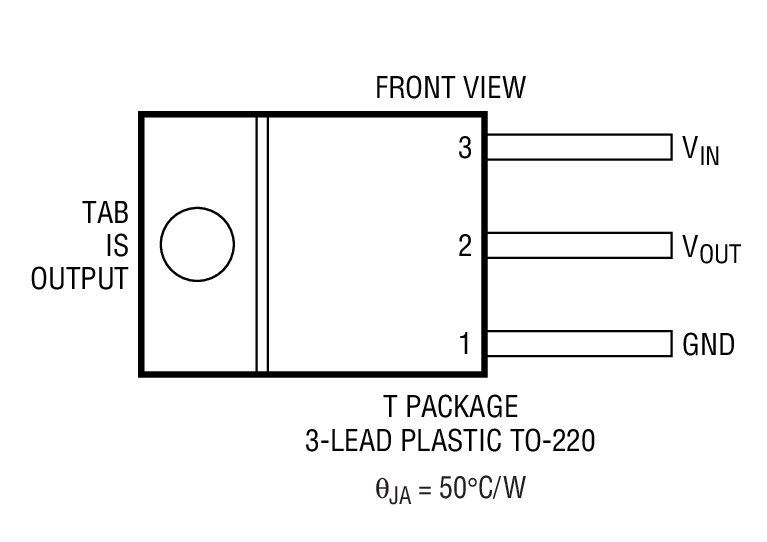

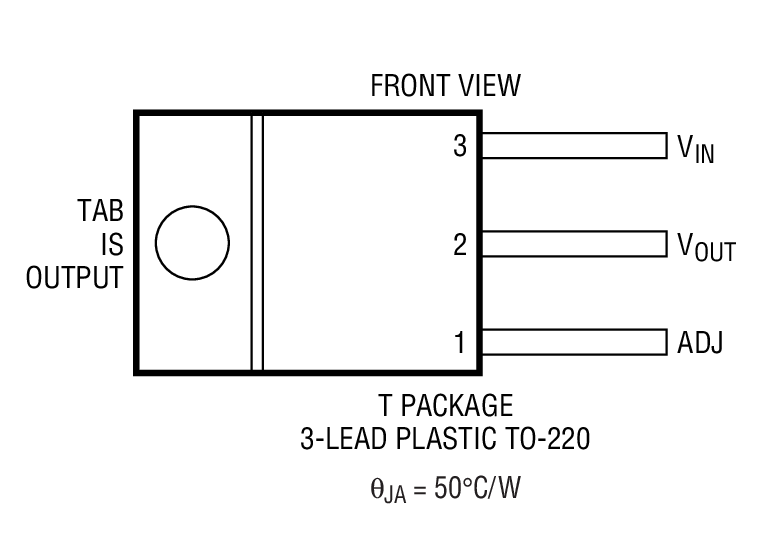

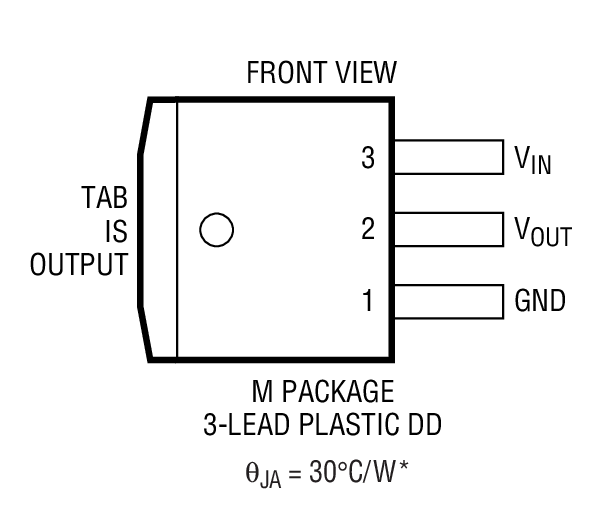

LT1584 - 封装图解：

LT1584 - LT1584是具可调和固定输出的 7A 低压差快速响应正稳压器

LT1584是Linear公司的一款正稳压器产品，LT1584是具可调和固定输出的 7A 低压差快速响应正稳压器，本站介绍了LT1584的封装应用图解、特点和优点、功能等，并给出了与LT1584相关的凌力尔特元器件型号供参考。

LT1584 - 具可调和固定输出的 7A 低压差快速响应正稳压器

LT1584 - 具可调和固定输出的 7A 低压差快速响应正稳压器 - Linear Technology（凌力尔特）

功能描述

LT1584 / LT1585 / LT1587 是低压差三端稳压器，它们分别具有 7A、4.6A 和 3A 的输出电流能力。其设计专为那些瞬态响应和最小输入电压十分关键的低电压应用而优化。与 LT1083 / 4 / 5 系列相似，该系列具有较低的压差电压和较快的瞬态响应。这些改进使其非常适合于需要利用一个低于 7V 的输入电源产生一个稳定的 2.5V 至 3.6V 输出之低电压微处理器应用。

电流限值经过修整以确保规定的输出电流和受控的短路电流。片内热限制可提供针对任意过载组合 (它们将产生过高的结温) 的保护作用。

LT1585 / LT1587 均可提供业界标准三引脚 TO-220 功率封装的通孔安装和表面贴装版本。LT1584 采用通孔三引脚 TO-220 功率封装。

LT1585/7CM、LT1584/5/7CT

可调

LT1585/7CM-3.3、LT1584/5/7CT-3.3

3.3V 固定

LT1585CM-3.38、LT1584/5CT-3.38

3.38V 固定

LT1585/7CM-3.45、LT1584/5/7CT-3.45

3.45V 固定

LT1585/7CM-3.6、LT1584/5/7CT-3.6

3.6V 固定

特点

快速瞬态响应

可在多种电流条件下提供保证的压差电压

负载调整率：0.05% (典型值)

经修整的电流限值

片内热限制

标准三引脚功率封装

应用

PentiumTM 处理器电源

PowerPCTM 电源

其他的 2.5V 至 3.6V 微处理器电源

低电压逻辑电源

电池供电型电路

用于开关电源的后置稳压器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1584CT	TO-220	C	$7.08	$5.80
LT1584CT-3.3	TO-220	C	$7.08	$5.80
LT1584CT-3.3#PBF	TO-220	C	$7.08	$5.80
LT1584CT-3.38	TO-220	C	$7.08	$5.80
LT1584CT-3.38#PBF	TO-220	C	$7.08	$5.80
LT1584CT-3.45	TO-220	C	$7.08	$5.80
LT1584CT-3.45#PBF	TO-220	C	$7.08	$5.80
LT1584CT-3.6	TO-220	C	$7.08	$5.80
LT1584CT-3.6#PBF	TO-220	C	$7.08	$5.80
LT1584CT#PBF	TO-220	C	$7.08	$5.80
LT1584IT-3.3#PBF	TO-220	I	$8.35	$7.05
