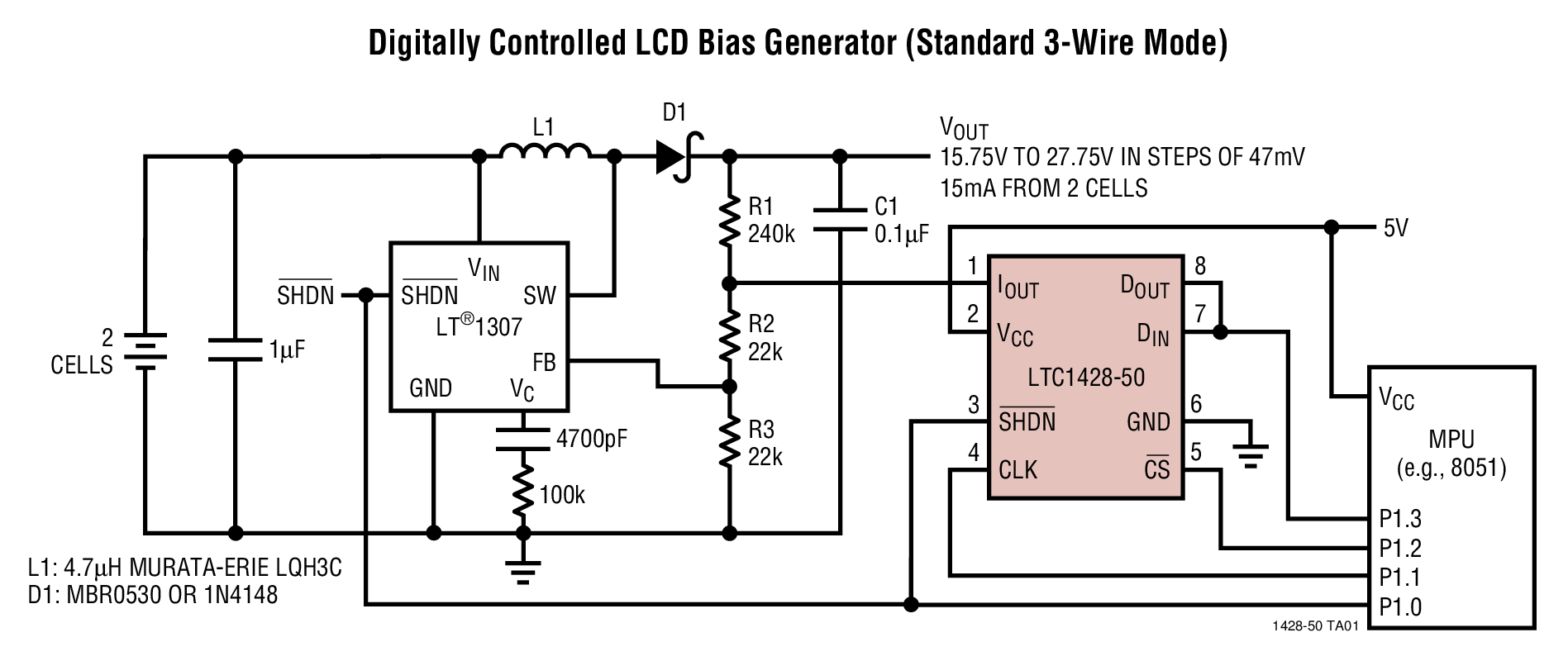

LTC1428-50 - 典型应用图例:
LTC1428-50典型应用图例一

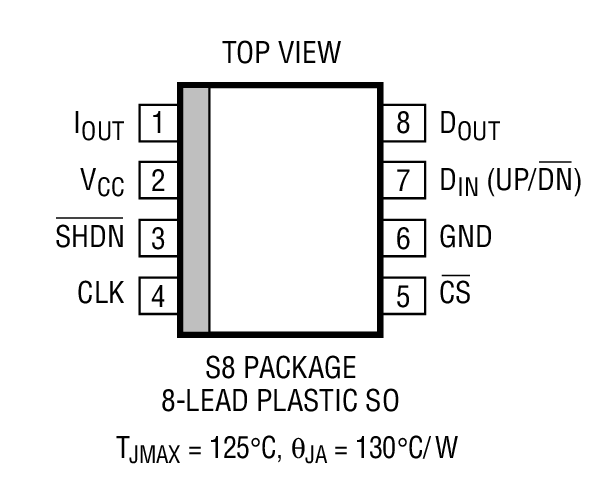

LTC1428-50 - 封装图解:
LTC1428-50封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC1428-50介绍
LTC1428-50 - LTC1428-50是微功率 8 位电流吸收输出 D/A 转换器

LTC1428-50是Linear公司的一款特别功能 DAC产品,LTC1428-50是微功率 8 位电流吸收输出 D/A 转换器,本站介绍了LTC1428-50的封装应用图解、特点和优点、功能等,并给出了与LTC1428-50相关的凌力尔特元器件型号供参考。

LTC1428-50 - 微功率 8 位电流吸收输出 D/A 转换器

LTC1428-50 - 微功率 8 位电流吸收输出 D/A 转换器 - Linear Technology(凌力尔特)

功能描述

LTC1428-50 是一款具有一个 0μA 至 50μA 输出范围的微功率 8 位电流吸收输出 D/A 转换器 (DAC)。在 3.3V 或 5V 系统中,可给 DAC IOUT 引脚施加 2V 至 10V 的偏置。电源电流仅为 130μA。停机模式把电源电流降低至 0.2μA。

LTC1428-50 通过采用三种接口模式之一与外部电路通信:标准三线串行模式或两种脉冲模式之一。一旦上电,内部计数器立即复位至 10000000B,DAC 输出采用中间标度,而且依据 CS 信号电平把芯片配置为三线或脉冲模式。

在三线模式中,系统 MPU 能够连续地与 LTC1428-50 进行 8 位数据的来回传输。在脉冲模式中,DAC 输出靠上的 6 个位针对“仅限递增”(单线接口) 或“递增 / 递减”(两线接口) 操作来设置,这取决于 DIN 信号电平。在仅限递增的模式中,如果计数器增加至超出全标度,则计数器翻转并把 DAC 设定为零。在递增 / 递减模式中,计数器在全标度停止递增,在零标度停止递减,而且并不翻转。

LTC1428-50 采用 8 引脚 SO 封装。

特点
  • 精准型全标度 DAC 在 25°C 时的输出电流:50μA ±3%
  • 宽输出电压 DC 符合性:2V 至 10V
  • 宽电源范围:3V ≤ VCC ≤ 6.5V
  • 停机模式中的电源电流:0.2μA
  • 低电源电流:130μA
  • 采用 8 引脚 SO 封装
  • Triple ModeTM 接口1. 标准三线模式2. 单线脉冲模式接口:仅限递增3. 两线脉冲模式接口:递增 / 递减
  • 在三线模式中具有 DAC 数值回读能力
  • DAC 在中间标度上电
  • DAC 内容在停机模式中保存
  • 应用
  • LCD 对比度控制
  • 背光灯亮度控制
  • 电源电压调节
  • 电池充电器电压 / 电流调节
  • GaAs FET 偏置调节
  • 微调电位器免除
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1428CS8-50 SO-8 C $3.15 $2.55
    LTC1428CS8-50#PBF SO-8 C $3.15 $2.55
    LTC1428CS8-50#TR SO-8 C $2.61
    LTC1428CS8-50#TRPBF SO-8 C $2.61
