当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3215
LTC3215技术文档下载：
LTC3215技术文档产品手册下载
LTC3215 - 典型应用图例：

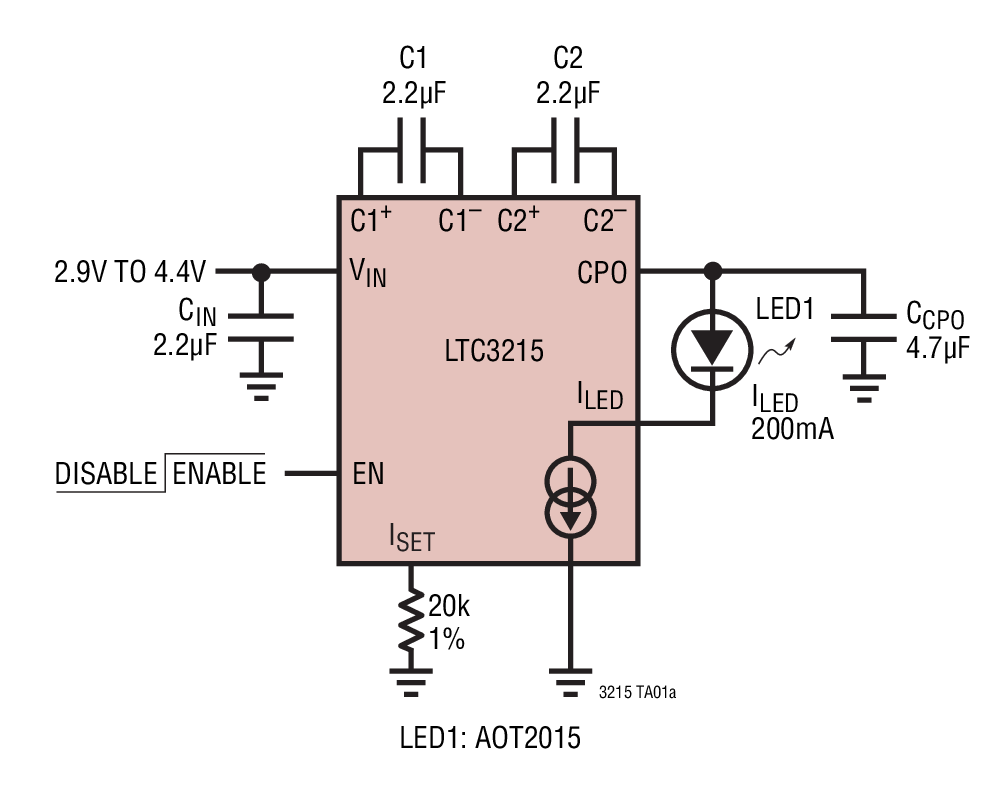

LTC3215典型应用图例一

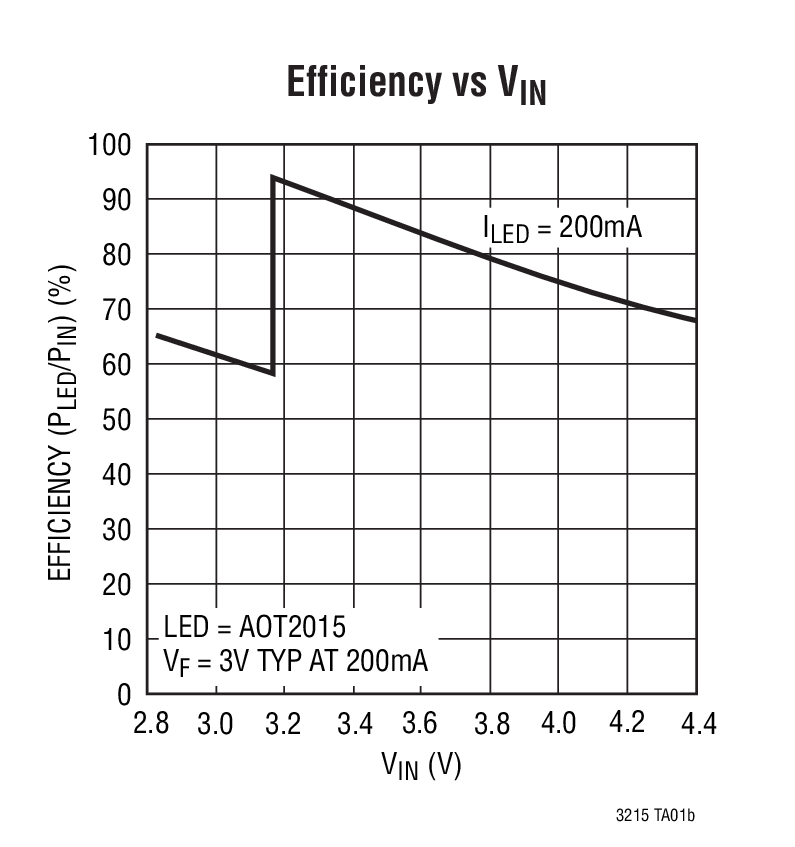

LTC3215典型应用图例二
LTC3215 - 封装图解：

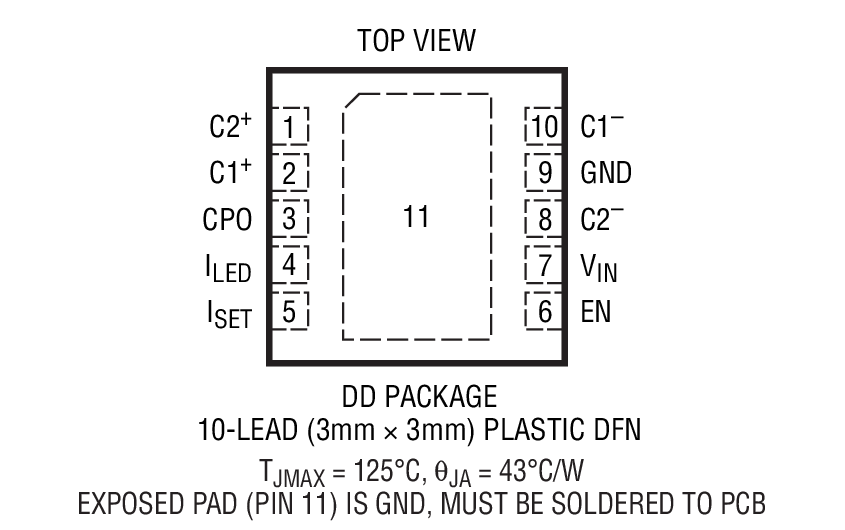

LTC3215封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3215介绍

LTC3215 - LTC3215是700mA、低噪声、高电流 LED 充电泵

LTC3215是LINEAR凌力尔特公司的一款无电感器型 (充电泵) LED 驱动器产品，LTC3215是LTC3215是700mA、低噪声、高电流 LED 充电泵，本站介绍了LTC3215的封装应用图解、特点和优点、功能等，并给出了与LTC3215相关的LINEAR元器件型号供参考。

LTC3215 - LTC3215是700mA、低噪声、高电流 LED 充电泵 - 无电感器型 (充电泵) LED 驱动器 - 电源管理 - 凌力尔特

LTC3215 - 700mA、低噪声、高电流 LED 充电泵

LTC3215 - 700mA、低噪声、高电流 LED 充电泵 - Linear Technology（凌力尔特）

功能描述

LTC3215是一款低噪声、高电流充电泵 DC/DC 转换器，专为给高电流 LED 供电而设计。该器件包括一个准确的可编程电流源，此电流源能够采用一个 2.9V 至 4.4V 输入驱动高达 700mA 的负载。低外部元件数目 (2 个跨接电容器、1 个编程电阻器和 2 个旁路电容器) 使 LTC3215 成为小型电池供电式应用的理想选择。

内置的软起动电路可避免在启动期间产生过大的浪涌电流。高开关频率允许使用小的外部电容器。LED 电流利用一个外部电阻器来设置。在停机期间将 LED 与 VIN 断接。

一个超低压差电流源可在非常低的 ILED 电压下保持准确的 LED 电流。自动模式切换功能电路通过监视 LED 电流源两端的电压、并只在检测到 ILED 压差时切换模式来优化效率。LTC3215 采用扁平的 3mm x 3mm 10 引脚 DFN 封装。


特点
  • 高效运作：具自动模式切换功能的 1x、1.5x 或 2x 升压模式
  • 超低压差 ILED 电流控制
  • 输出电流高达 700mA
  • 低噪声恒定频率操作 *
  • 宽 VIN 范围：2.9V 至 4.4V
  • LED 开路 / 短路保护
  • 在停机模式中 LED 断接
  • 低停机电流：2.5μA
  • 4% LED 电流编程准确度
  • 自动软起动可限制浪涌电流
  • 无电感器
  • 纤巧型应用电路 (所有组件的高度均 < 1mm)
  • 3mm x 3mm 10 引脚 DFN 封装
    • 应用
  • 用于蜂窝电话、PDA 和数码相机的 LED 电筒 / 相机照明灯电源
  • 普通照明和 / 或闪光灯 / 频闪灯应用
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3215EDD 3x3 DFN-10 E $2.50 $1.75
    LTC3215EDD#PBF 3x3 DFN-10 E $2.50 $1.75
    LTC3215EDD#TR 3x3 DFN-10 E $1.85
    LTC3215EDD#TRPBF 3x3 DFN-10 E $1.85
