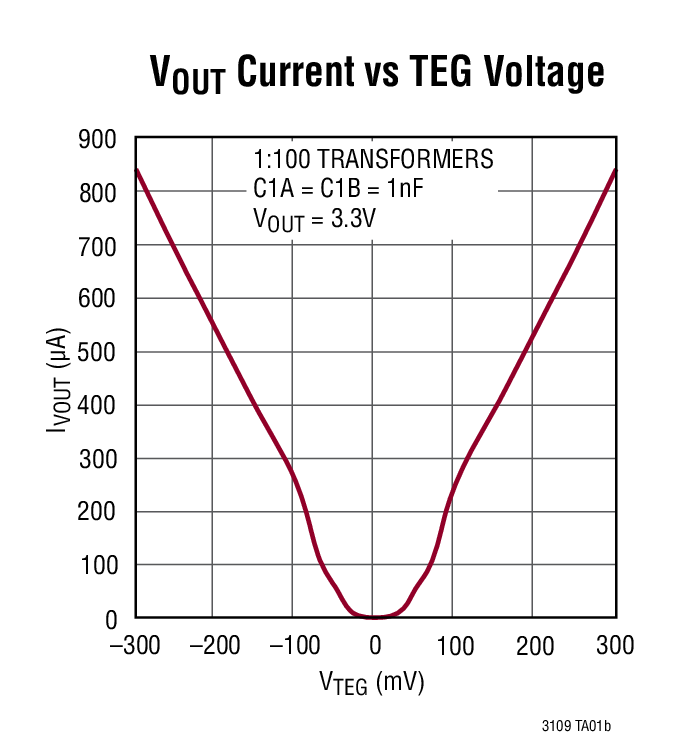

LTC3109 - 典型应用图例：

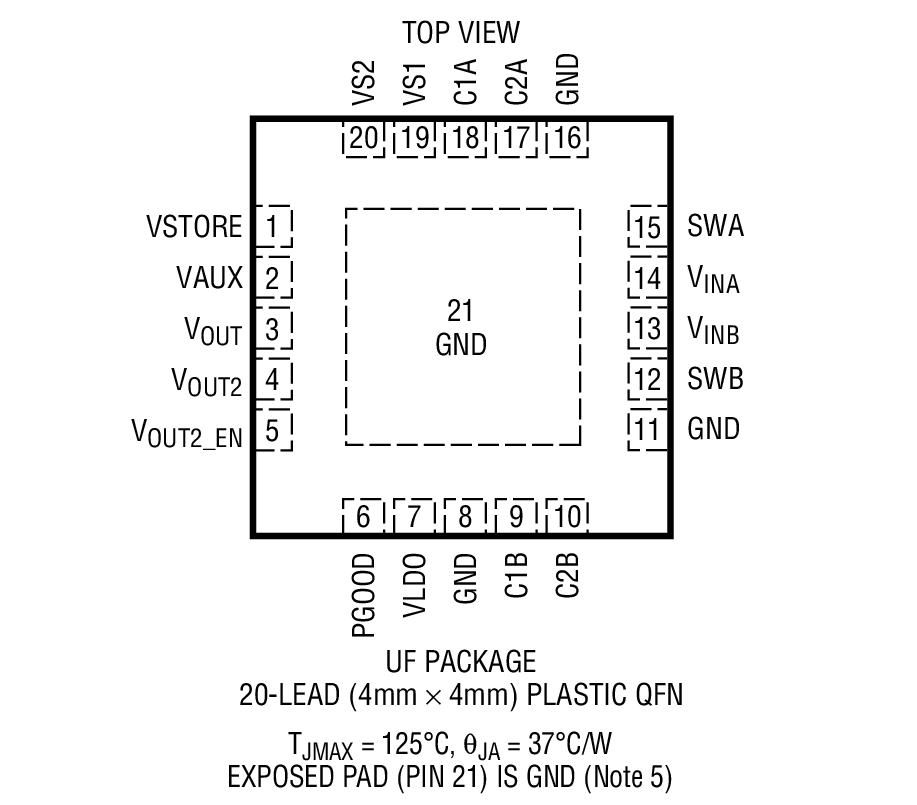

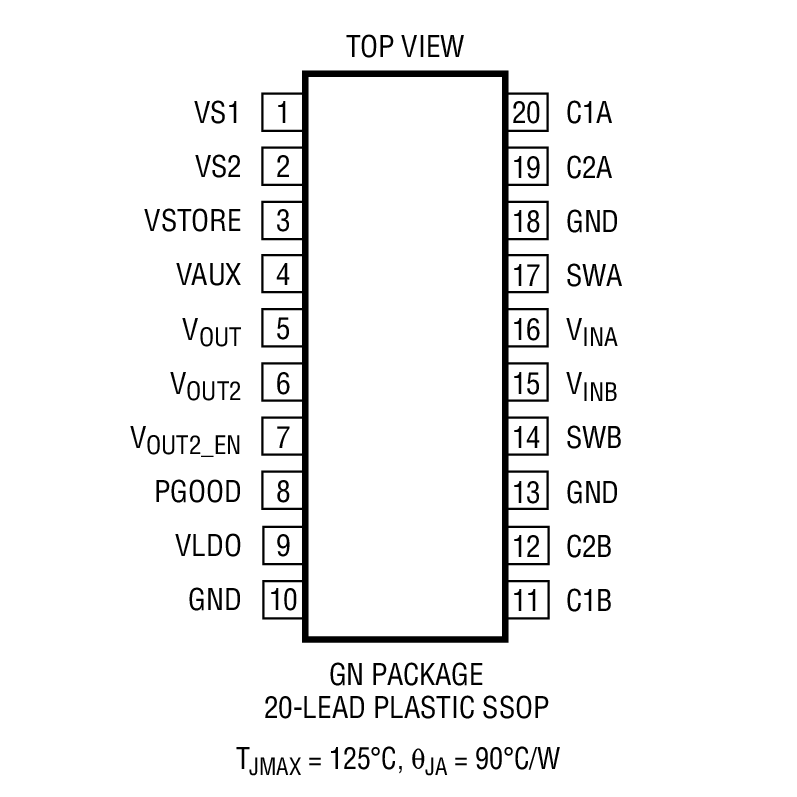

LTC3109 - 封装图解：
LINEAR凌力尔特芯片：
- LTC3639MPMSE#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT3640EFE#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2851CS8#TRPBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- DC1882A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC3871ILXE-1#PBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT1004IS8-2.5#PBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LTC1060CN#PBF - 集成电路（IC） > 接口 > 滤波器 - 有源
- LT3032MPDE-12#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC2919CDDB-2.5#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- DC1411A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC3118MPFE#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT1568CGN#PBF - 集成电路（IC） > 接口 > 滤波器 - 有源
- LT1001ACJ8 - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- DC751A-J - 开发板，套件，编程器 > 评估板 > 模数转换器（ADC）评估板
- LT1963ES8-3.3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LT3973HDD-5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- DC2548A - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- LTC3246IMSE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC1699EGN-82#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电源管理 - 专用
- LTC6908CDCB-2#TRPBF - 集成电路（IC） > 时钟/定时 > 可编程定时器和振荡器
LTC3109 - LTC3109是自动极性、超低电压、升压型转换器和电源管理器
LTC3109是LINEAR凌力尔特公司的一款能量收集产品，LTC3109是LTC3109是自动极性、超低电压、升压型转换器和电源管理器，本站介绍了LTC3109的封装应用图解、特点和优点、功能等，并给出了与LTC3109相关的LINEAR元器件型号供参考。
LTC3109 - LTC3109是自动极性、超低电压、升压型转换器和电源管理器 - 能量收集 - 电源管理 - 凌力尔特
LTC3109 - 自动极性、超低电压、升压型转换器和电源管理器
LTC3109 - 自动极性、超低电压、升压型转换器和电源管理器 - Linear Technology（凌力尔特）
功能描述
LTC3109 是一款高度集成的 DC/DC 转换器，非常适合于收集来自诸如 TEG (热电发生器) 和热电堆等极低输入电压电源的剩余功率。其独特、专有的自动极性拓扑结构使该器件可在输入电压低至 30mV 的情况下正常运作，这与极性无关。
LTC3109 采用两个紧凑的升压型变换器和外部能量存储元件，可提供一款面向无线检测和数据采集应用的完整电源管理解决方案。2.2V LDO 能给一个外部微处理器供电，而主输出则可被设置为 4 种固定电压之一。当主输出电压处于调节状态时，电源良好指示器将发出指示信号。第二个输出可以由主机来使能。也可以对一个存储电容器 (或电池) 进行充电，以在没有可用的输入电压电源时提供所需的电源。极低的静态电流和高效率最大限度地增加了可供应用所使用的收集能量。
LTC3109 采用小外形的耐热性能增强型 20 引脚 (4mm x 4mm) QFN 封装和 20 引脚 SSOP 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC3109EGN#PBF | SSOP-20 | E | $5.64 | $3.95 |
| LTC3109EGN#TRPBF | SSOP-20 | E | $4.01 | |
| LTC3109EUF#PBF | 4x4 QFN-20 | E | $5.64 | $3.95 |
| LTC3109EUF#TRPBF | 4x4 QFN-20 | E | $4.01 | |
| LTC3109IGN#PBF | SSOP-20 | I | $6.64 | $4.65 |
| LTC3109IGN#TRPBF | SSOP-20 | I | $4.71 | |
| LTC3109IUF#PBF | 4x4 QFN-20 | I | $6.64 | $4.65 |
| LTC3109IUF#TRPBF | 4x4 QFN-20 | I | $4.71 |
