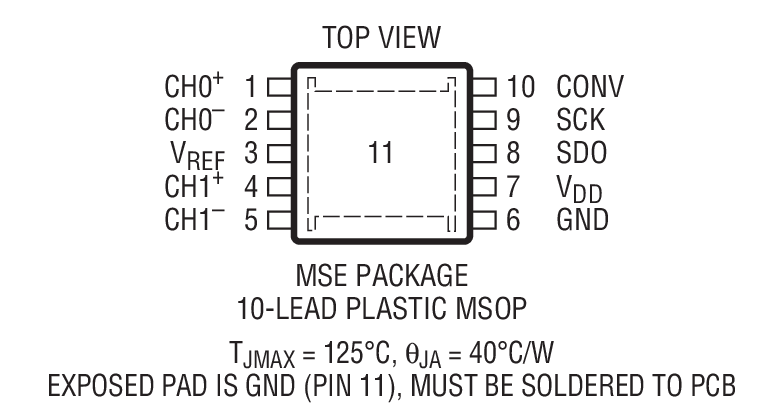

LTC1407-1封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC1407-1介绍
LTC1407-1 - LTC1407-1是具停机功能的串行、12 位、 3Msps 同时采样 ADC

LTC1407-1是Linear公司的一款高速 ADC产品,LTC1407-1是具停机功能的串行、12 位、 3Msps 同时采样 ADC,本站介绍了LTC1407-1的封装应用图解、特点和优点、功能等,并给出了与LTC1407-1相关的凌力尔特元器件型号供参考。

LTC1407-1 - 具停机功能的串行、12 位、 3Msps 同时采样 ADC

LTC1407-1 - 具停机功能的串行、12 位、 3Msps 同时采样 ADC - Linear Technology(凌力尔特)

功能描述

LTC1407-1/LTC1407A-1 是具有两个 1.5Msps 同时采样差分输入的 12 位/14 位、3Msps ADC。这两款器件仅从单 3V 电源吸收 4.7mA 电流,并采用纤巧型 10 引脚 MS 封装。睡眠停机功能把功耗降至 10µW。速度、低功率和纤巧型封装的结合使 LTC1407-1/LTC1407A-1 成为高速、便携式应用的合适之选。

LTC1407-1/LTC1407A-1 具有两个单独的差分输入,它们在 CONV 信号的上升沿同时进行采样。两个采样输入再以每通道 1.5Msps 的速率进行转换。

80dB 的共模抑制允许用户通过对信号源进行差分测量来消除接地环路和共模噪声。

这些器件可对 -1.25V 至 1.25V 的双极输入进行差分转换。CH0+、CH0–、CH1+ 和 CH1– 的绝对电压摆幅从地扩展至电源电压。

串行接口利用 32 个时钟周期来发送两个转换结果,以实现与标准串行接口的兼容性。

特点
  • 具有两个同时差分输入的 3Msps 采样 ADC
  • 每个通道的吞吐速率为 1.5Msps
  • 低功耗:14mW (典型值)
  • 3V 单电源操作
  • ±1.25V 差分输入范围
  • 引脚兼容的 0V 至 2.5V 输入范围版本 (LTC1407/LTC1407A)
  • 采用外部过驱动的 2.5V 内部带隙基准
  • 三线式串行接口
  • 睡眠 (10µW) 停机模式
  • 打盹 (3mW) 停机模式
  • 在 100kHz 时的 80dB 共模抑制
  • 纤巧型 10 引脚 MS 封装
  • 应用
  • 电信
  • 数据采集系统
  • 不间断电源
  • 多相电动机控制
  • I 和 Q 解调
  • 工业控制
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1407ACMSE-1 MS-10E C $10.00 $7.00
    LTC1407ACMSE-1#PBF MS-10E C $10.00 $7.00
    LTC1407ACMSE-1#TR MS-10E C $7.06
    LTC1407ACMSE-1#TRPBF MS-10E C $7.06
    LTC1407AIMSE-1 MS-10E I $11.43 $8.05
    LTC1407AIMSE-1#PBF MS-10E I $11.43 $8.05
    LTC1407AIMSE-1#TR MS-10E I $8.11
    LTC1407AIMSE-1#TRPBF MS-10E I $8.11
    LTC1407CMSE-1 MS-10E C $5.71 $4.00
    LTC1407CMSE-1#PBF MS-10E C $5.71 $4.00
    LTC1407CMSE-1#TR MS-10E C $4.06
    LTC1407CMSE-1#TRPBF MS-10E C $4.06
    LTC1407IMSE-1 MS-10E I $6.52 $4.60
    LTC1407IMSE-1#PBF MS-10E I $6.52 $4.60
    LTC1407IMSE-1#TR MS-10E I $4.66
    LTC1407IMSE-1#TRPBF MS-10E I $4.66
