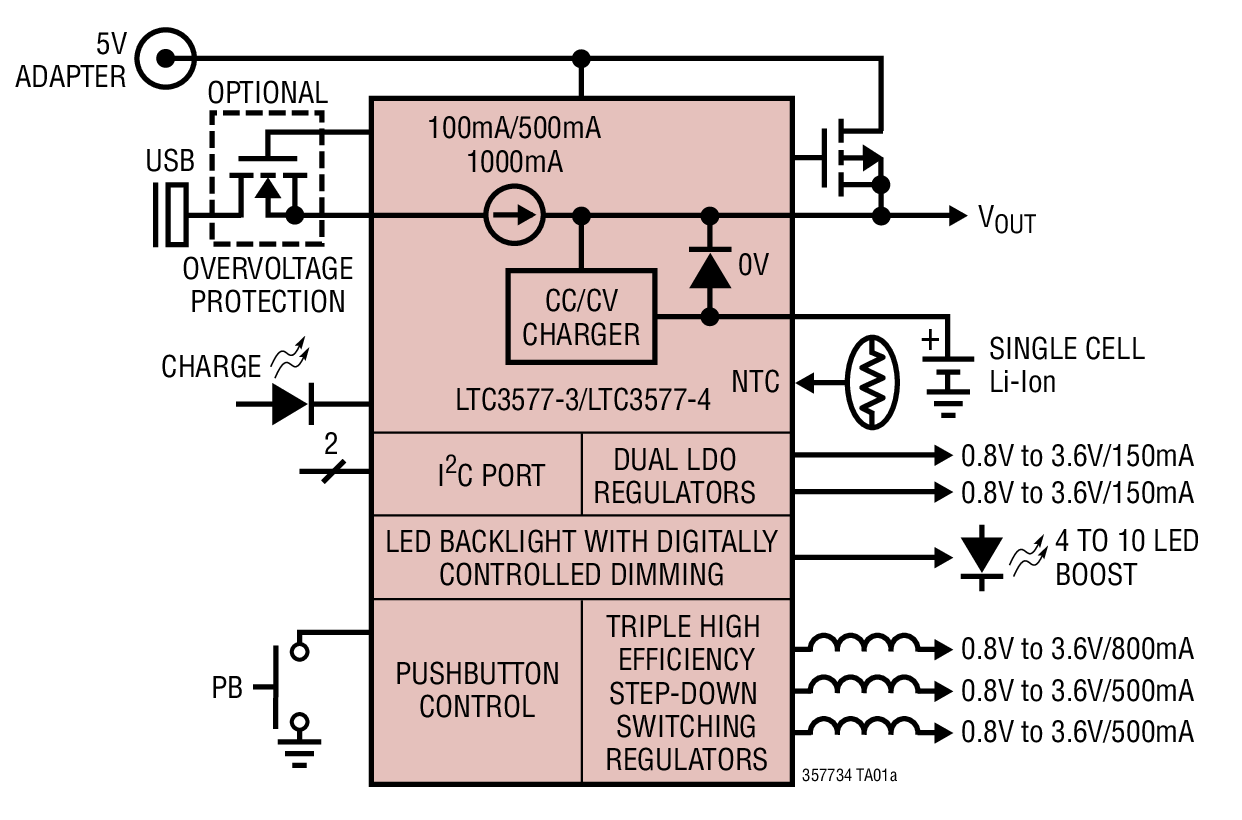

LTC3577-3典型应用图例一

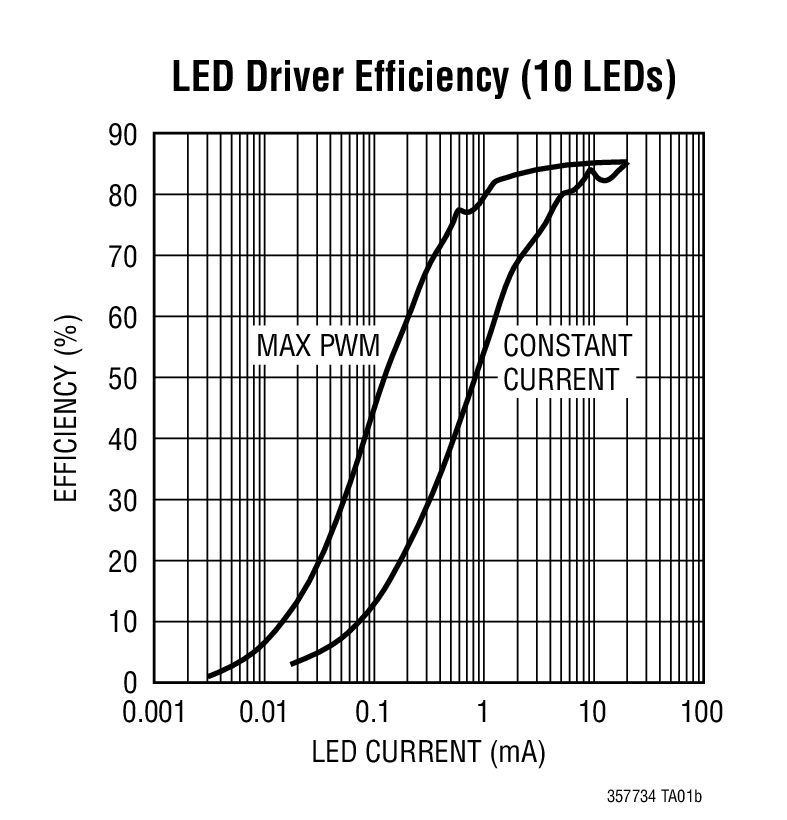

LTC3577-3典型应用图例二
LTC3577-3 - 封装图解:

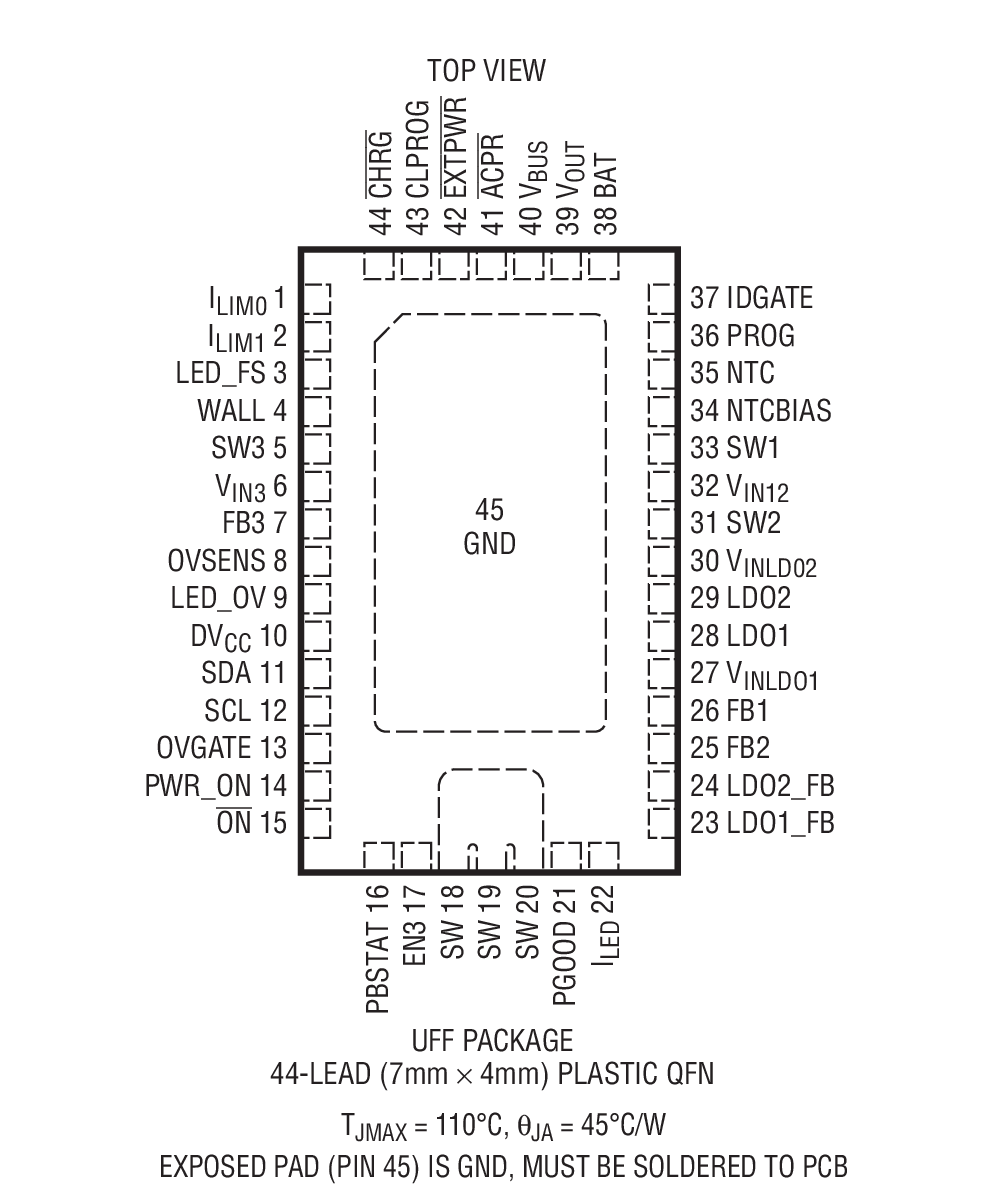

LTC3577-3封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3577-3介绍
LTC3577-3 - LTC3577-3是高集成度便携式产品 PMIC

LTC3577-3是Linear公司的一款PMIC (DC-DC、PowerPath 和电池充电器)产品,LTC3577-3是高集成度便携式产品 PMIC,本站介绍了LTC3577-3的封装应用图解、特点和优点、功能等,并给出了与LTC3577-3相关的凌力尔特元器件型号供参考。

LTC3577-3 - 高集成度便携式产品 PMIC

LTC3577-3 / LTC3577-4 - 高集成度便携式产品 PMIC - Linear Technology(凌力尔特)

功能描述

LTC3577-3 / LTC3577-4 是面向单节锂离子/ 锂聚合物电池应用的高集成度电源管理 IC。它包括一个具自动负载优先级处理功能的 PowerPath 管理器、一个电池充电器、一个理想二极管、输入过压保护能力和众多其他内部保护功能。LTC3577-3 / LTC3577-4 专为从电流受限型电源 (例如:USB) 来进行准确充电而设计,运用的方法是自动减小充电电流,这样负载电流与充电电流之和就不会超过编程输入电流限值 (100mA 或 500mA 模式)。LTC3577-3 / LTC3577-4 在高温条件下将降低电池电压,以改善安全性和可靠性。三个降压型开关稳压器和两个 LDO 提供了众多的可用电源。LTC3577-3 / LTC3577-4 还包括一个按钮输入,用于控制电源排序和系统复位。片上 LED 背光源升压电路能够驱动多达 10 个串联的 LED,并具有通过 I2C 输入来实现的通用型数字调光功能。LTC3577-3 / LTC3577-4 专为支持 SiRF Atlas IV 处理器而设计,并拥有不同于其他 LTC3577 版本的按钮定时和排序功能。LTC3577-3 / LTC3577-4 采用扁平 4mm x 7mm x 0.75mm 44 引脚 QFN 封装。

特点
  • 具 “即时接通” 操作功能的全功能锂离子 / 锂聚合物电池充电器 / PowerPathTM 控制器
  • 输出可调的三通道、高效率降压型开关稳压器 (800mA、500mA、500mA IOUT)
  • I2C 可调型 SW 转换速率用于降低 EMI
  • 高温电池电压下降可改善安全性和可靠性
  • 用于 USB (VBUS) / 墙上适配器输入的过压保护控制器提供至 30V 的保护作用
  • 具 60dB 亮度控制范围和灰度等级 (通过 I2C 来实现) 的集成 40V 串联 LED 背光源驱动器
  • 1.5A 最大充电电流和热限制
  • 电池浮置电压 : 4.2V (LTC3577-3) 4.1V (LTC3577-4)
  • 具系统复位功能的按钮接通 / 关断控制
  • 双通道 150mA 电流限制 LDO
  • 与 SiRF Atlas IV 处理器相兼容的启动定时
  • 小外形 4mm x 7mm 44 引脚 QFN 封装
  • 应用
  • PND、DMB / DVB-H、数字 / 卫星无线电通信、媒体播放器
  • 便携式工业/医疗产品
  • 其他基于 USB 的手持式产品
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3577EUFF-3#PBF 4x7 QFN-44 E $7.07 $4.95
    LTC3577EUFF-3#TRPBF 4x7 QFN-44 E $5.01
    LTC3577EUFF-4#PBF 4x7 QFN-44 E $7.07 $4.95
    LTC3577EUFF-4#TRPBF 4x7 QFN-44 E $5.01
