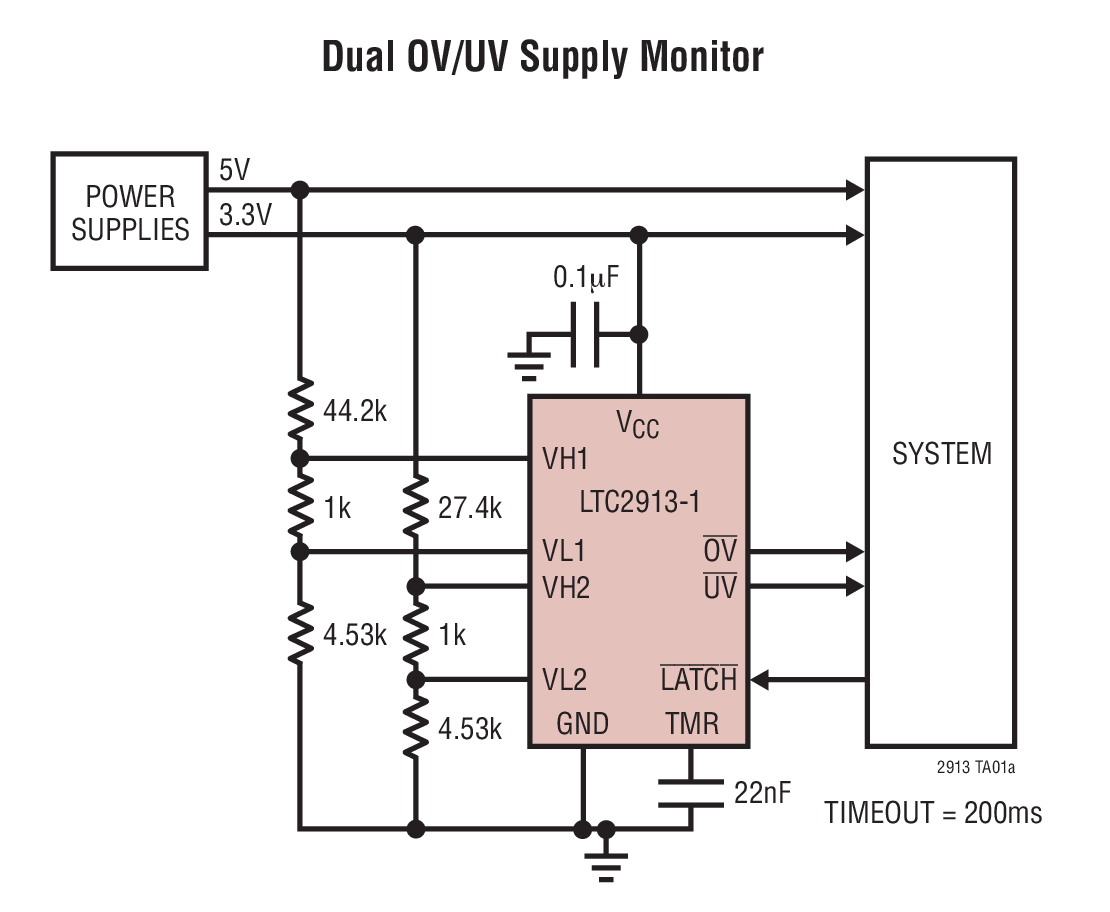

LTC2913 - 典型应用图例：

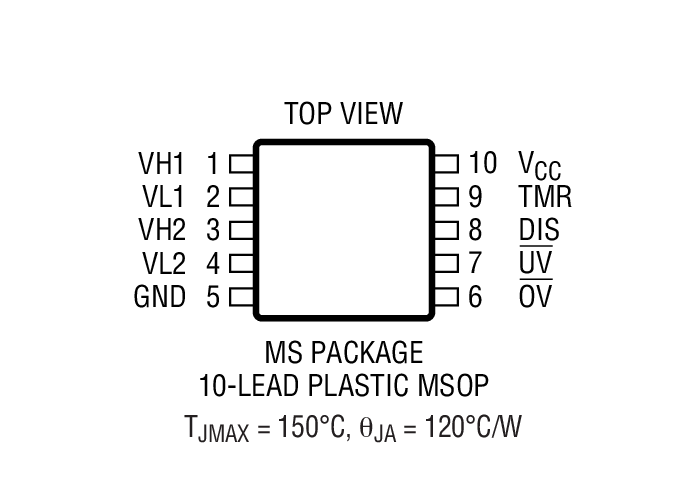

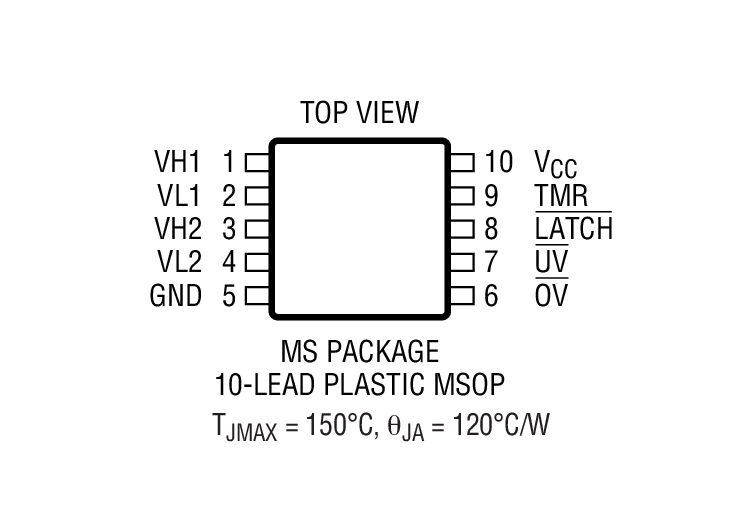

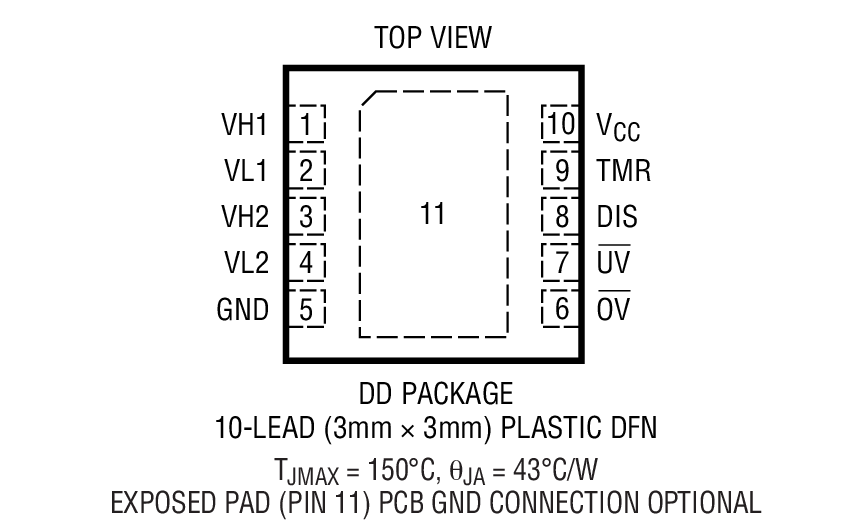

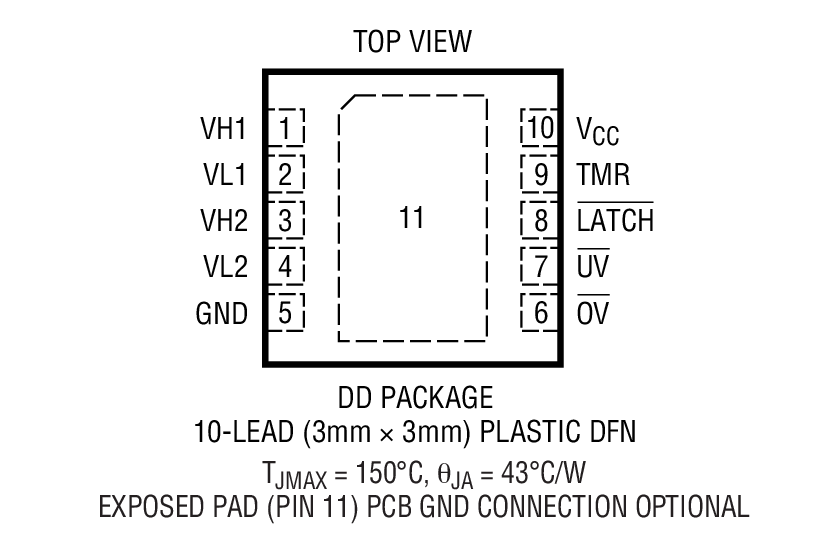

LTC2913 - 封装图解：

LTC2913 - LTC2913是双路 UV/OV 电压监视器

LTC2913是Linear公司的一款双电源监视器产品，LTC2913是双路 UV/OV 电压监视器，本站介绍了LTC2913的封装应用图解、特点和优点、功能等，并给出了与LTC2913相关的凌力尔特元器件型号供参考。

LTC2913 - 双路 UV/OV 电压监视器

LTC2913 - 双路 UV/OV 电压监视器 - Linear Technology（凌力尔特）

功能描述

LTC2913 是一款双路输入电压监视器，面向各种应用中的多电压监视用途。用于每个监视电压的双路输入允许对 2 个单独的欠压 (UV) 条件和 2 个单独的过压 (OV) 条件进行监视。所有的监视器共用一个公共的欠压输出和一个公共的过压输出。LTC2913-1 具有针对过压输出的闭锁能力。LTC2913-2 具有停用过压和欠压输出的功能。

干扰滤波处理确保了可靠的复位操作，而不会发生误触发或噪声触发现象。

LTC2913 提供了一款面向电压监视的精准、通用且具有节省空间意识的微功耗型解决方案。

特点

可同时监视 2 个电压

可调的 UV 和 OV 跳变值

保证门限准确度：±1.5%

输入干扰抑制

具停用功能的可调复位超时

44μA 静态电流

漏极开路 OV 和 UV 输出

保证的 OV 和 UV (对于 VCC≥1V)

采用 10 引脚 MSOP 和 (3mm x 3mm) DFN 封装

应用

台式电脑和笔记本电脑

网络服务器

内核、I/O 电压监视器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2913CDD-1#PBF	3x3 DFN-10	C	$3.29	$2.30
LTC2913CDD-1#TRPBF	3x3 DFN-10	C		$2.36
LTC2913CDD-2#PBF	3x3 DFN-10	C	$3.29	$2.30
LTC2913CDD-2#TRPBF	3x3 DFN-10	C		$2.36
LTC2913CMS-1#PBF	MS-10	C	$3.29	$2.30
LTC2913CMS-1#TRPBF	MS-10	C		$2.36
LTC2913CMS-2#PBF	MS-10	C	$3.29	$2.30
LTC2913CMS-2#TRPBF	MS-10	C		$2.36
LTC2913HDD-1#PBF	3x3 DFN-10	H	$4.61	$3.04
LTC2913HDD-1#TRPBF	3x3 DFN-10	H		$3.10
LTC2913HDD-2#PBF	3x3 DFN-10	H	$4.61	$3.04
LTC2913HDD-2#TRPBF	3x3 DFN-10	H		$3.10
LTC2913HMS-1#PBF	MS-10	H	$4.61	$3.04
LTC2913HMS-1#TRPBF	MS-10	H		$3.10
LTC2913HMS-2#PBF	MS-10	H	$4.61	$3.04
LTC2913HMS-2#TRPBF	MS-10	H		$3.10
LTC2913IDD-1#PBF	3x3 DFN-10	I	$3.93	$2.76
LTC2913IDD-1#TRPBF	3x3 DFN-10	I		$2.82
LTC2913IDD-2#PBF	3x3 DFN-10	I	$3.93	$2.76
LTC2913IDD-2#TRPBF	3x3 DFN-10	I		$2.82
LTC2913IMS-1#PBF	MS-10	I	$3.93	$2.76
LTC2913IMS-1#TRPBF	MS-10	I		$2.82
LTC2913IMS-2#PBF	MS-10	I	$3.93	$2.76
LTC2913IMS-2#TRPBF	MS-10	I		$2.81
